Robot Structural Analysis BIM propojení pro návrh a posouzení ocelového prvku (EN)

Tento článek je dostupný také v dalších jazycích:
V tomto návodu se dozvíte, jak používat BIM propojení mezi Robot Structural Analysis a IDEA StatiCa Member k modelování, návrhu a posouzení ocelových prvků se ztrátou stability.

Jak aktivovat propojení

IDEA StatiCa se automaticky integruje do FEM/BIM softwaru během svojí instalace. Stav BIM propojení s jednotlivým software můžete spravovat v aplikaci Aktivace BIM propojení.

Vezměte prosím na vědomí, že některé FEM programy vyžadují další kroky, aby se plně aktivovalo jejich BIM propojení s IDEA StatiCa.

Otevřete IDEA StatiCa, přejděte na kartu BIM a otevřete instalační program BIM propojení (Activate your BIM link...).

inline image in article

Může se zobrazit oznámení "Chcete této aplikaci povolit provádět změny ve vašem zařízení?". Pokud ano, potvrďte jej tlačítkem Ano.

Nainstaluje se BIM propojení pro vybraný software (pokud byl nalezen). Na obrazovce se také zobrazí informace o stavu jiných BIM propojení, které již mohly být nainstalovány.

inline image in article

Jak používat propojení

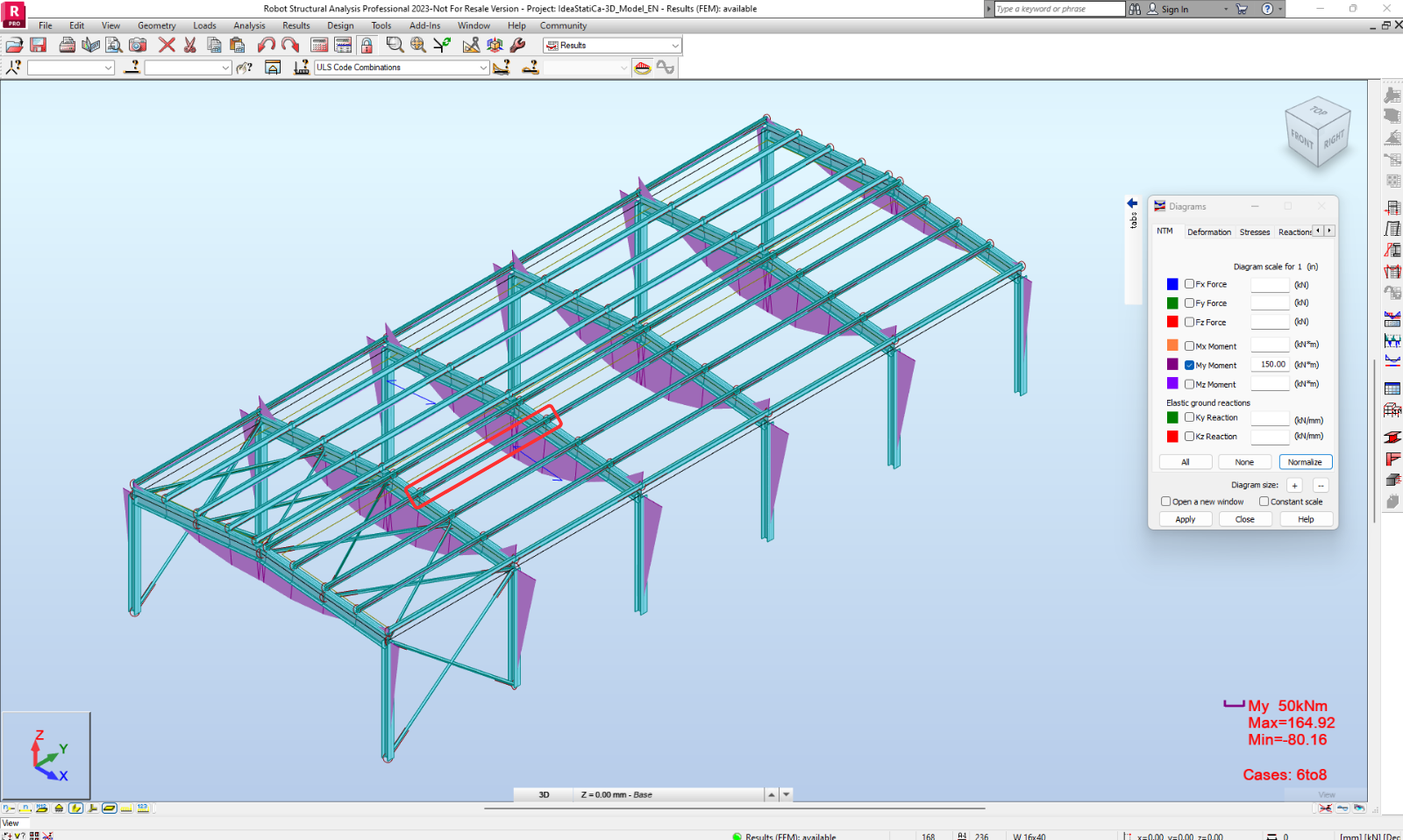

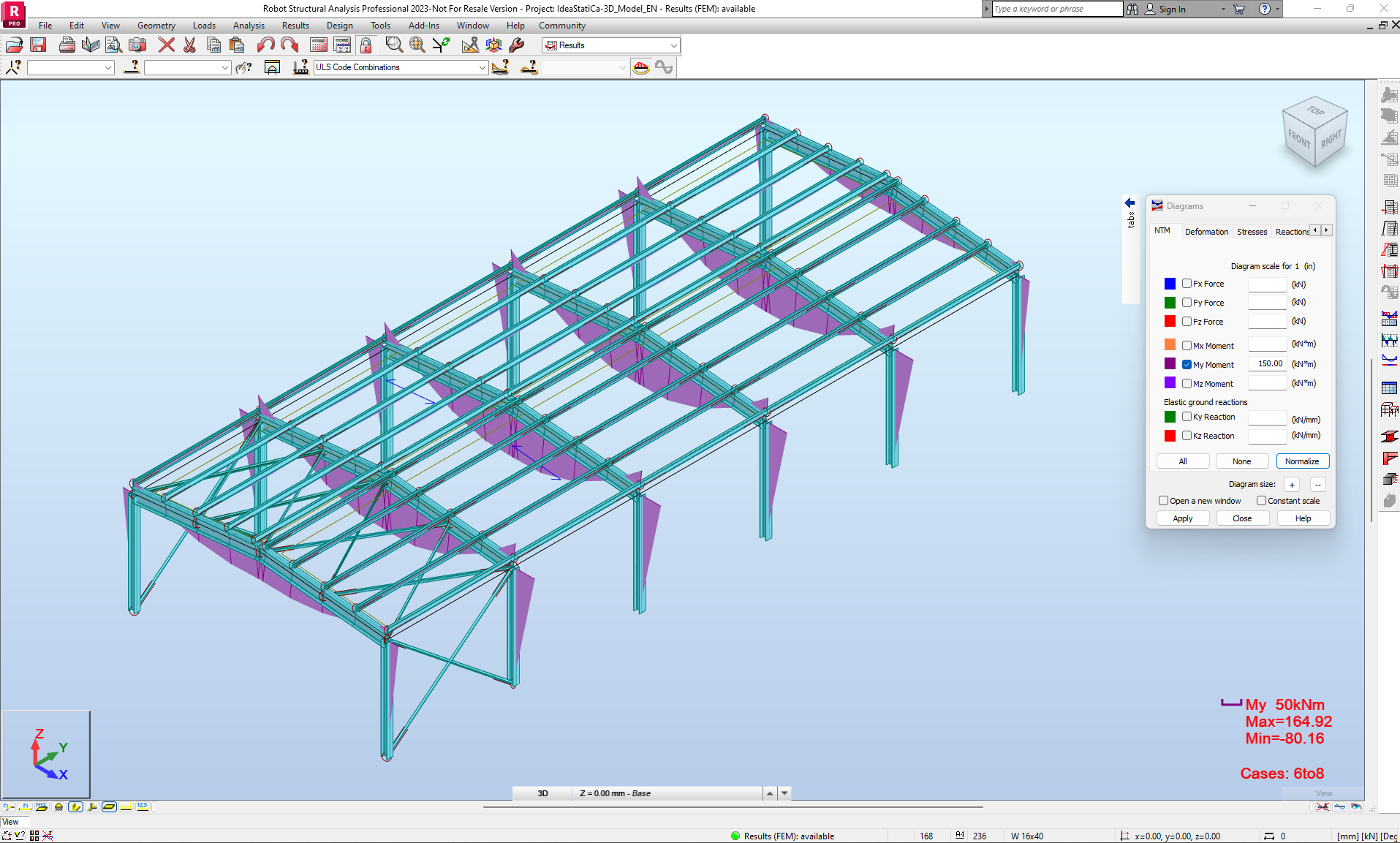

Stáhněte a otevřete si přiložený projekt, a spusťte výpočet, abyste získali vnitřní síly na konstrukci.

inline image in article

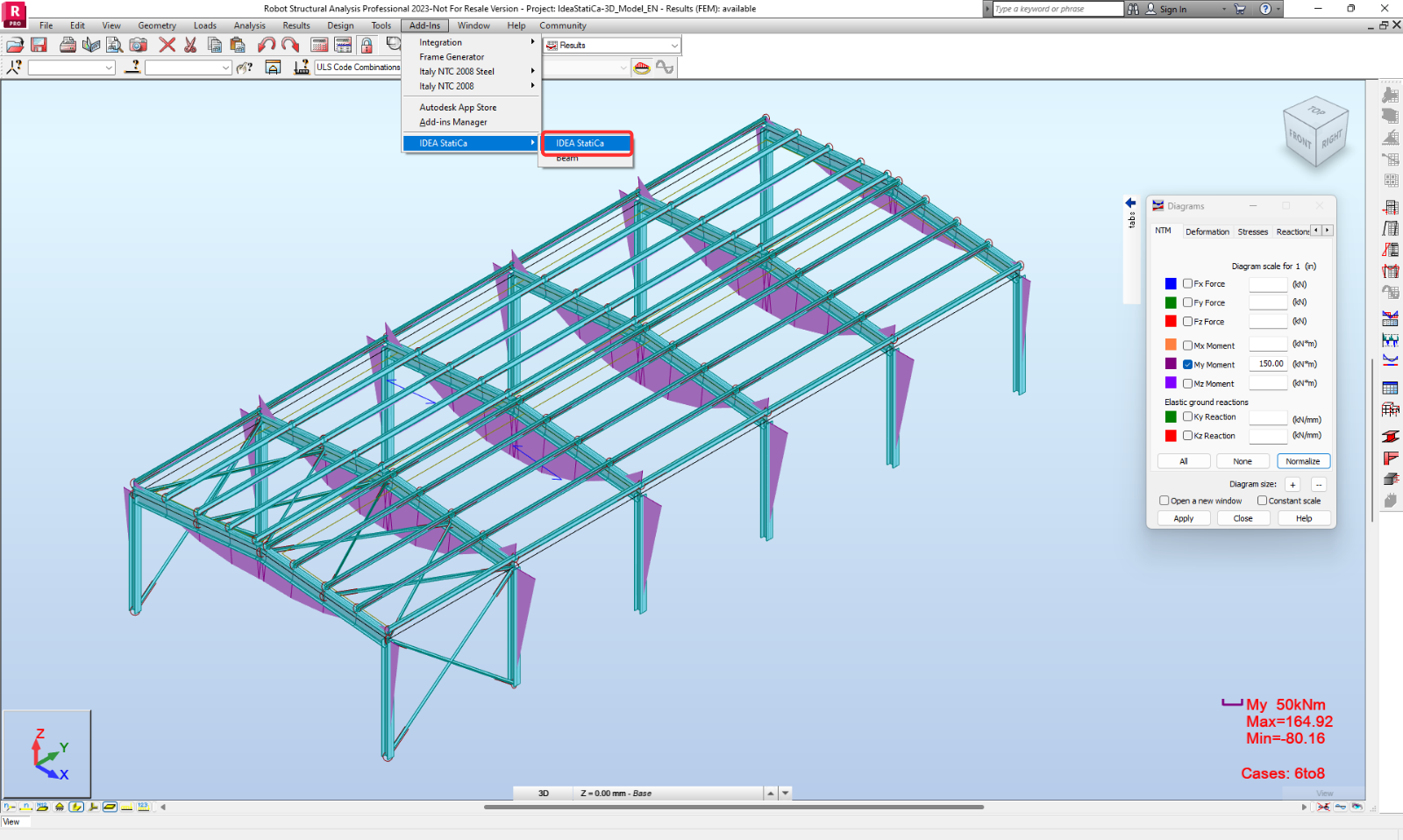

Pro spuštění Checkbotu, použijte tlačítko Přídavné moduly. A najděte ikonu IDEA StatiCa.

inline image in article

Po spuštění aplikace Checkbot vyberte Nový s typem projektu Ocel a normou EN. Poté vyberte Vytvořit projekt.

inline image in article

Import

Nový projekt Checkbot je připraven k importu spojů a prutů z Robot Structural Analysis.

inline image in article

V aplikaci Robot Structural Analysis vyberte jeden z vnitřních prutů, jak je znázorněno na následujícím obrázku.

inline image in article

Geometrie

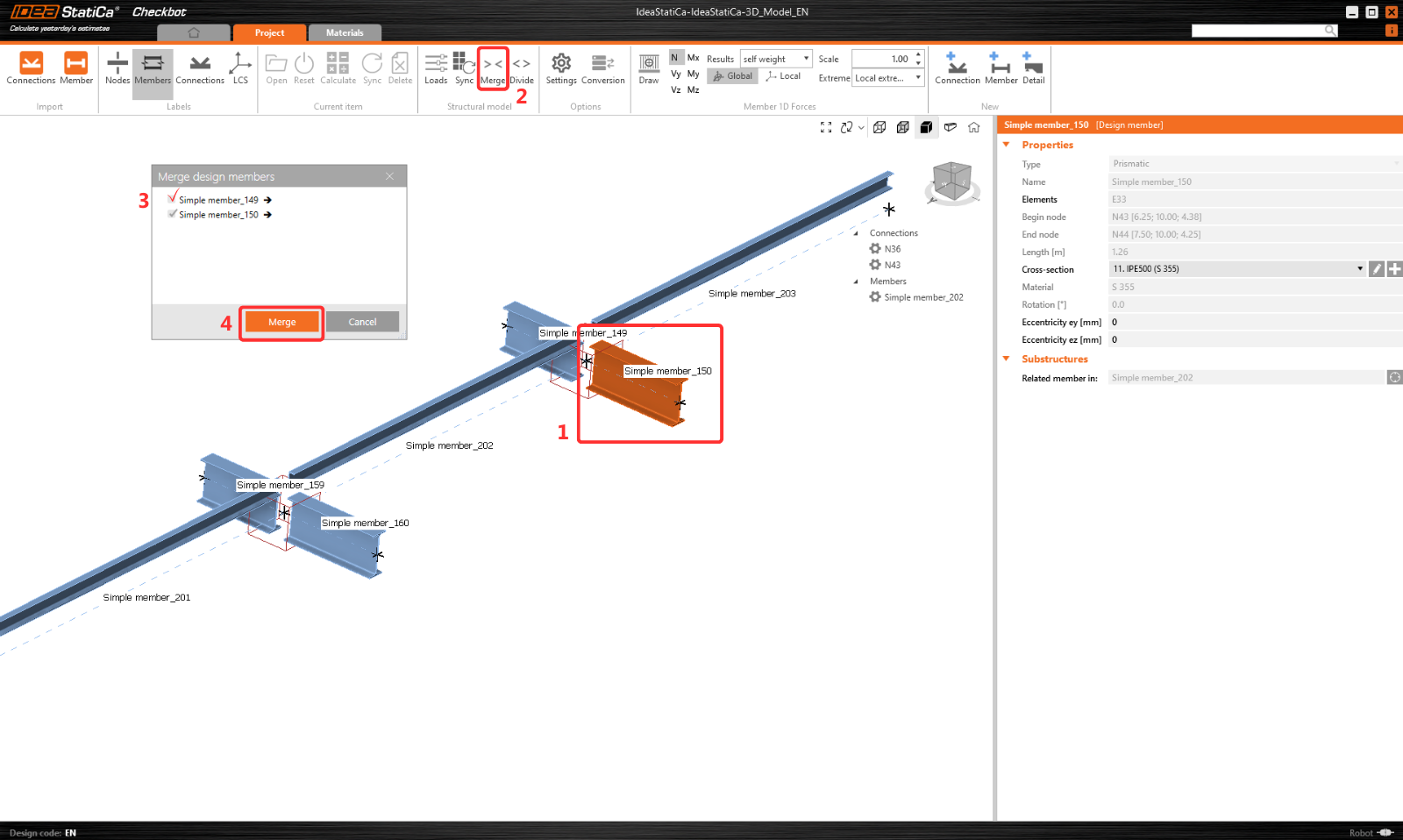

V Checkbotu můžete sloučit oddělené prvky do jednoho průběžného. Oba podpůrné nosníky sloučíme jako průběžný prvek. Vyberte prvek 150 a klikněte na příkaz Sloučit.

inline image in article

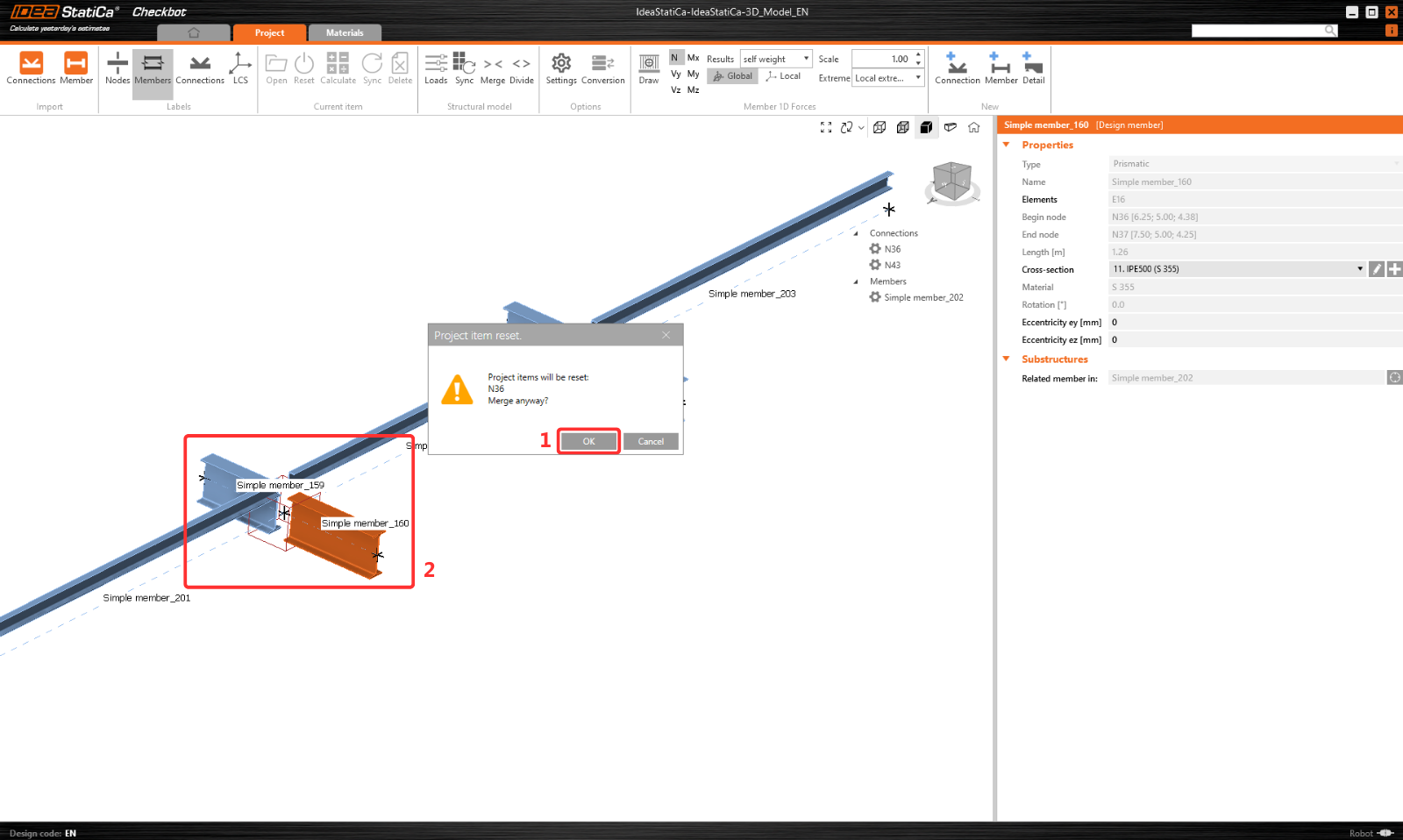

Stejnou operaci sloučení jako předchozí provedeme pro prvek 160.

inline image in article

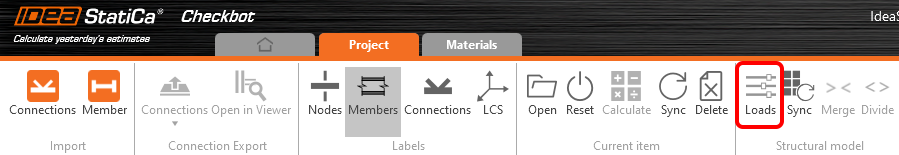

Které zatěžovací stavy a kombinace budou použity pro analýzu, můžeme ovlivnit v aplikaci Checkbot kliknutím na Zatížení a úpravou ve sloupci Třídy výsledků pro posouzení.

inline image in article

Poznámka: Ve výchozím nastavení je zapnutá funkce Vyhodnocení kritických účinků, která odfiltruje nevýznamné zatěžovací stavy a kombinace, aby se urychlil výpočet. Můžete ji vypnout a do výpočtu budou zahrnuty všechny kombinace. Položky můžete odstranit nebo přidat kliknutím pravého tlačítka myši nebo přetažením mezi sloupci.

Podrobněji o algoritmu tehle funkce si můžete přečíst zde

inline image in article

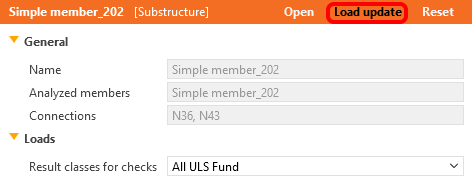

Pro provedení změn je také třeba kliknout na tlačítko Načíst aktualizaci.

inline image in article

Návrh přípoje

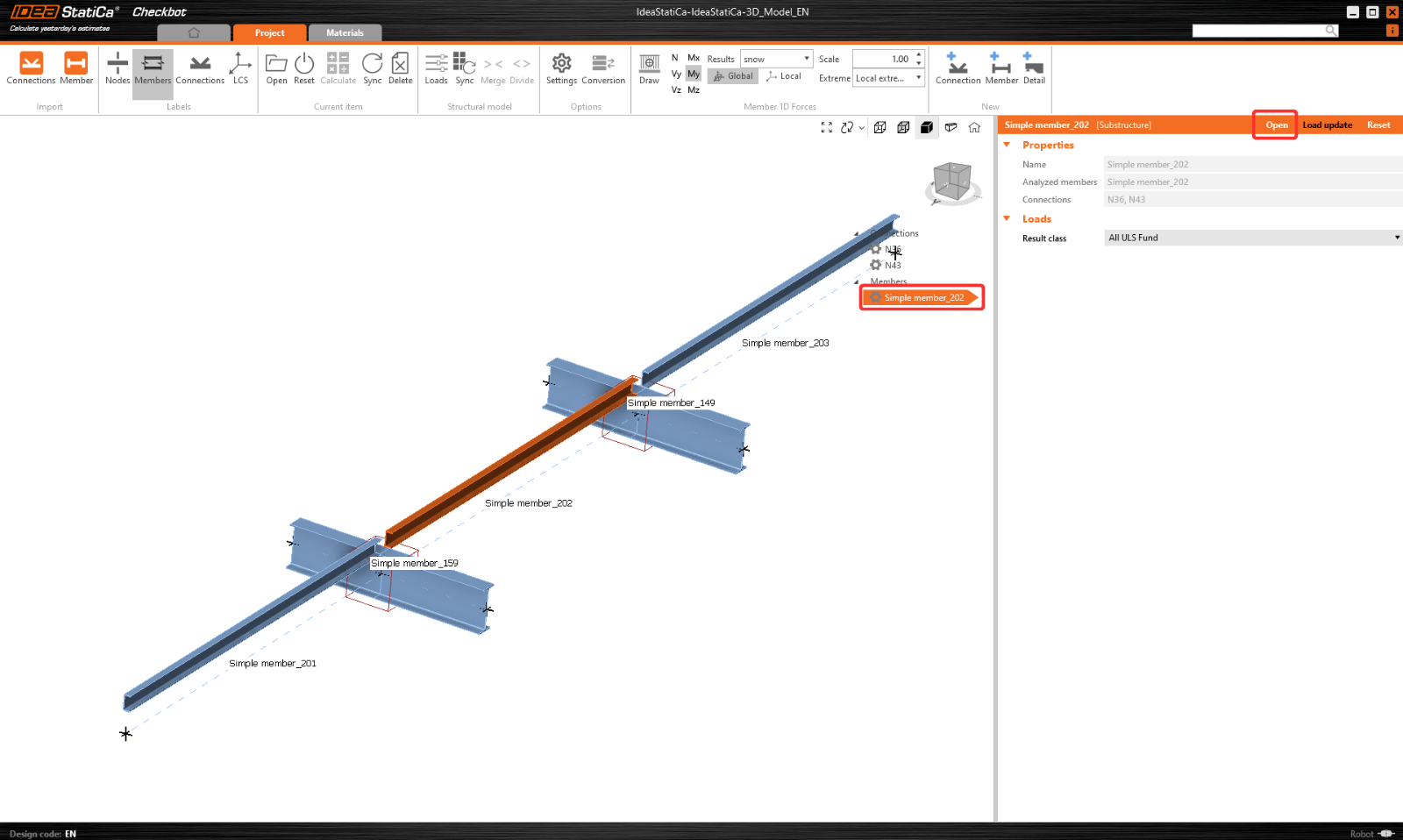

Nyní vyberte prut 202 a kliknutím na tlačítko Otevřít začněte návrh přípoje.

inline image in article

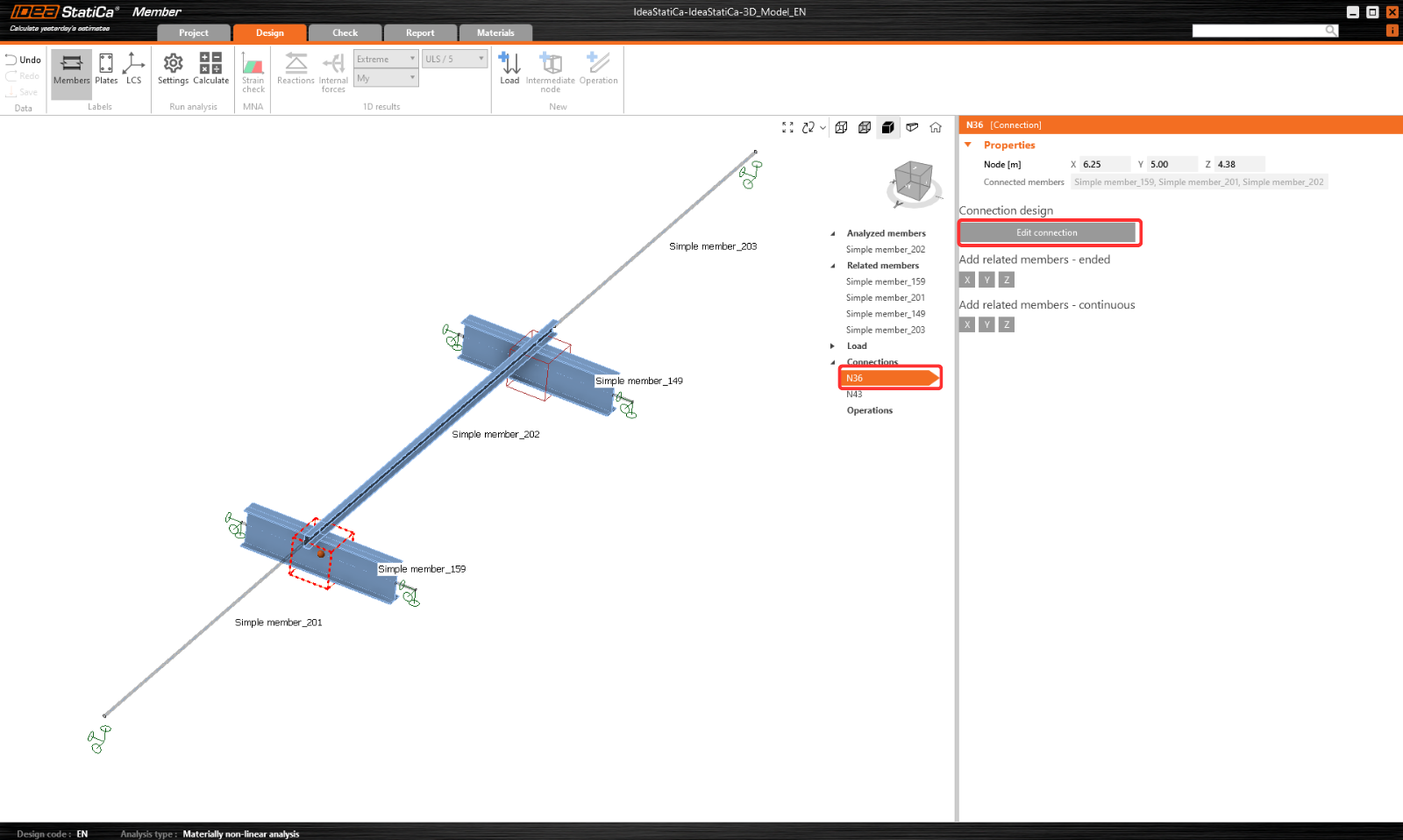

Nejprve navrhněte přípoj N36. Vyberte jej a kliknutím na tlačítko Editace přípoje otevřete aplikaci Connection.

inline image in article

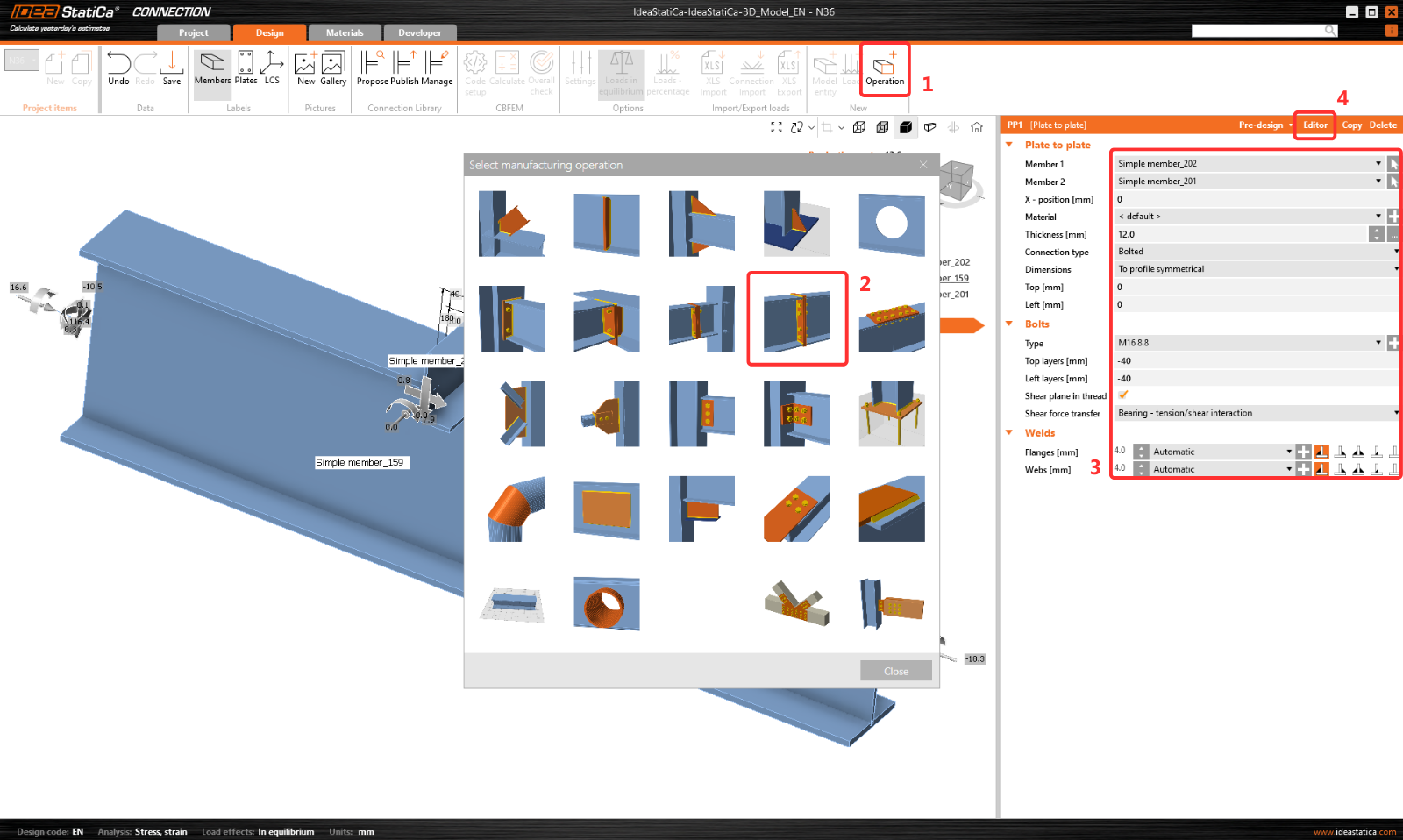

Klikněte na Operace a vyberte možnost Deska-deska. Nastavte hodnoty podle obrázku. Poté klikněte na tlačítko Editor.

inline image in article

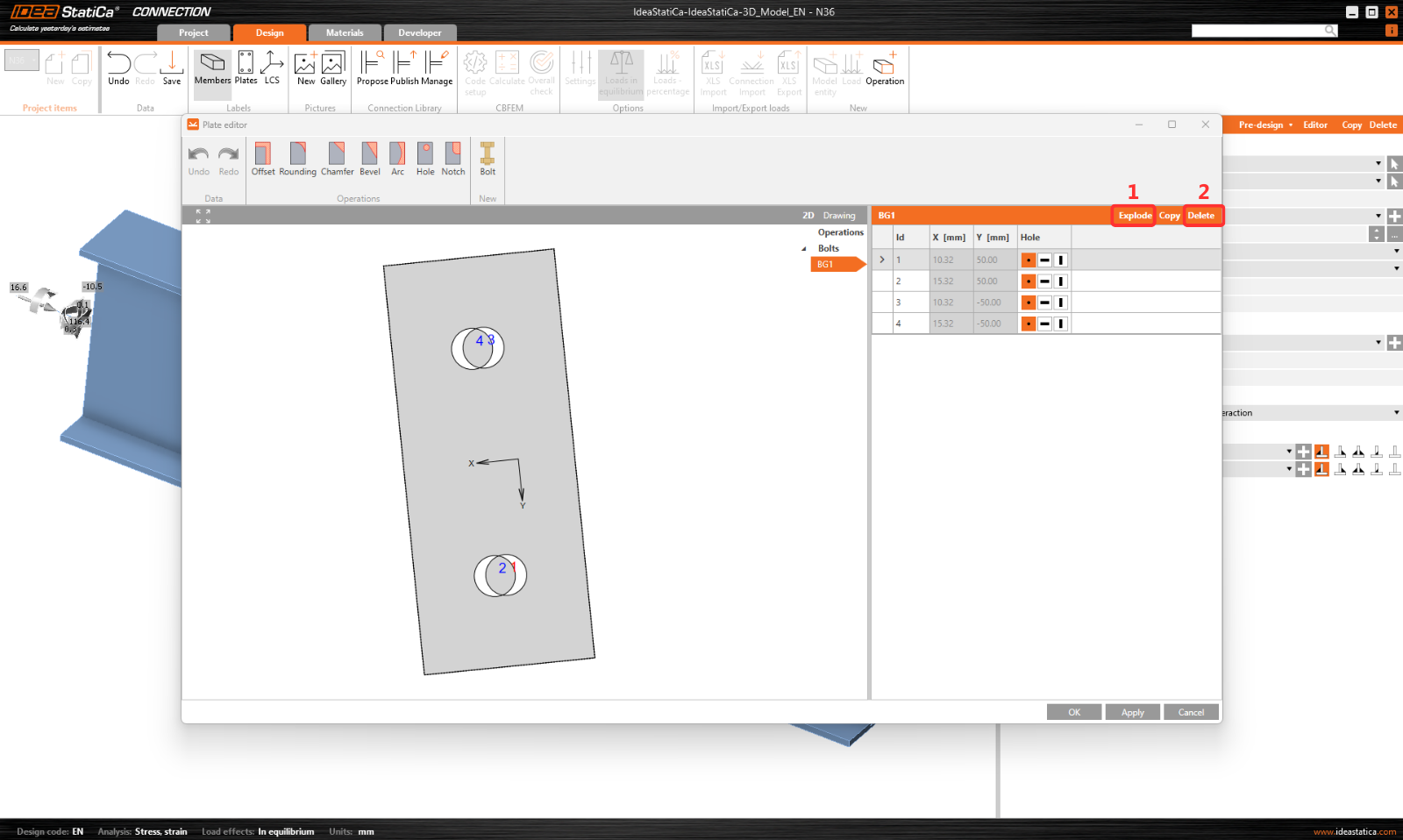

Klikněte na Rozložit a odstraňte šrouby 1 a 3.

inline image in article

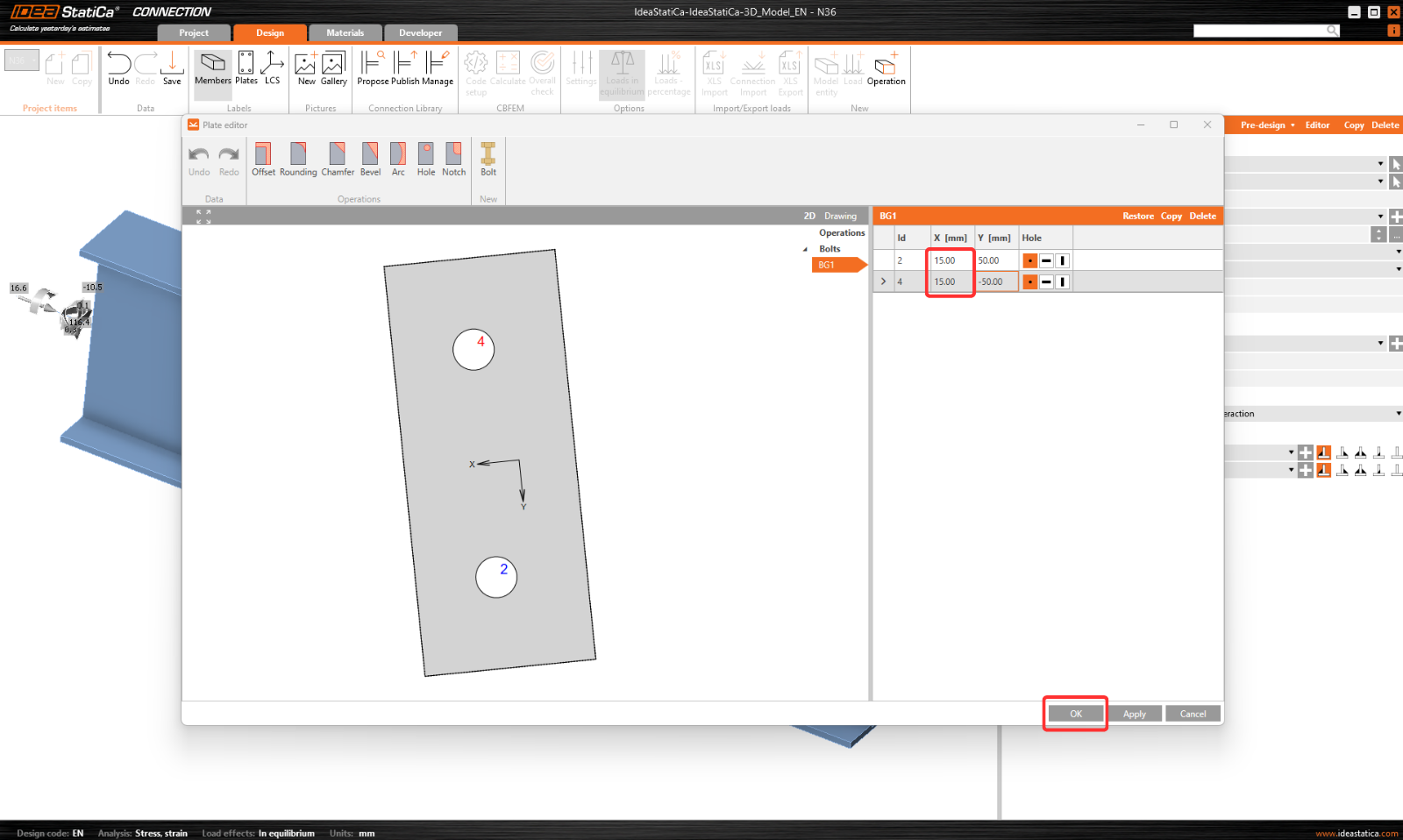

A nastavte souřadnice pro šrouby 2 a 4 podle obrázku. Změny potvrďte kliknutím na tlačítko OK.

inline image in article

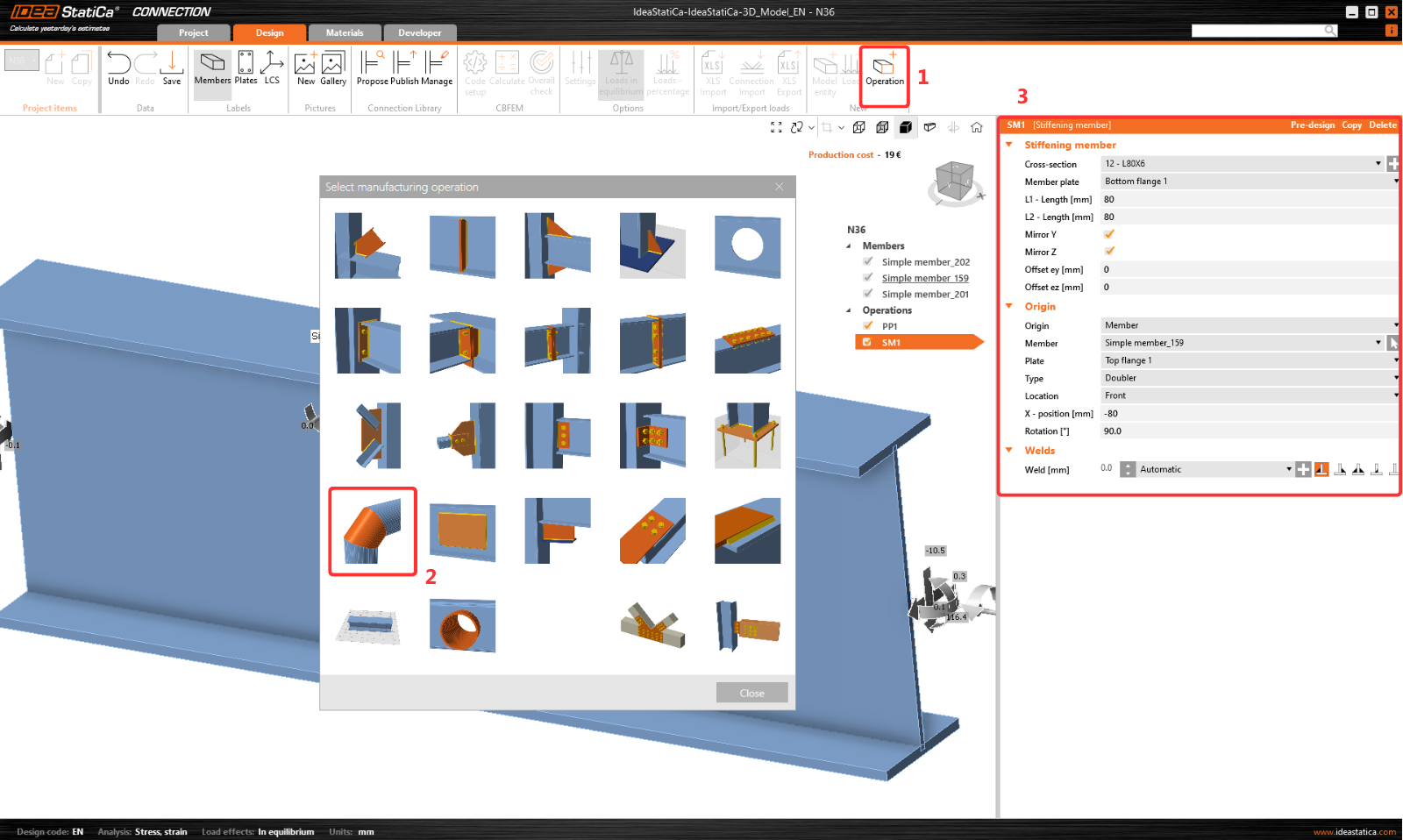

Další operací je Výztužný prvek, nastavíme profil L80x6 s následujícími hodnotami.

inline image in article

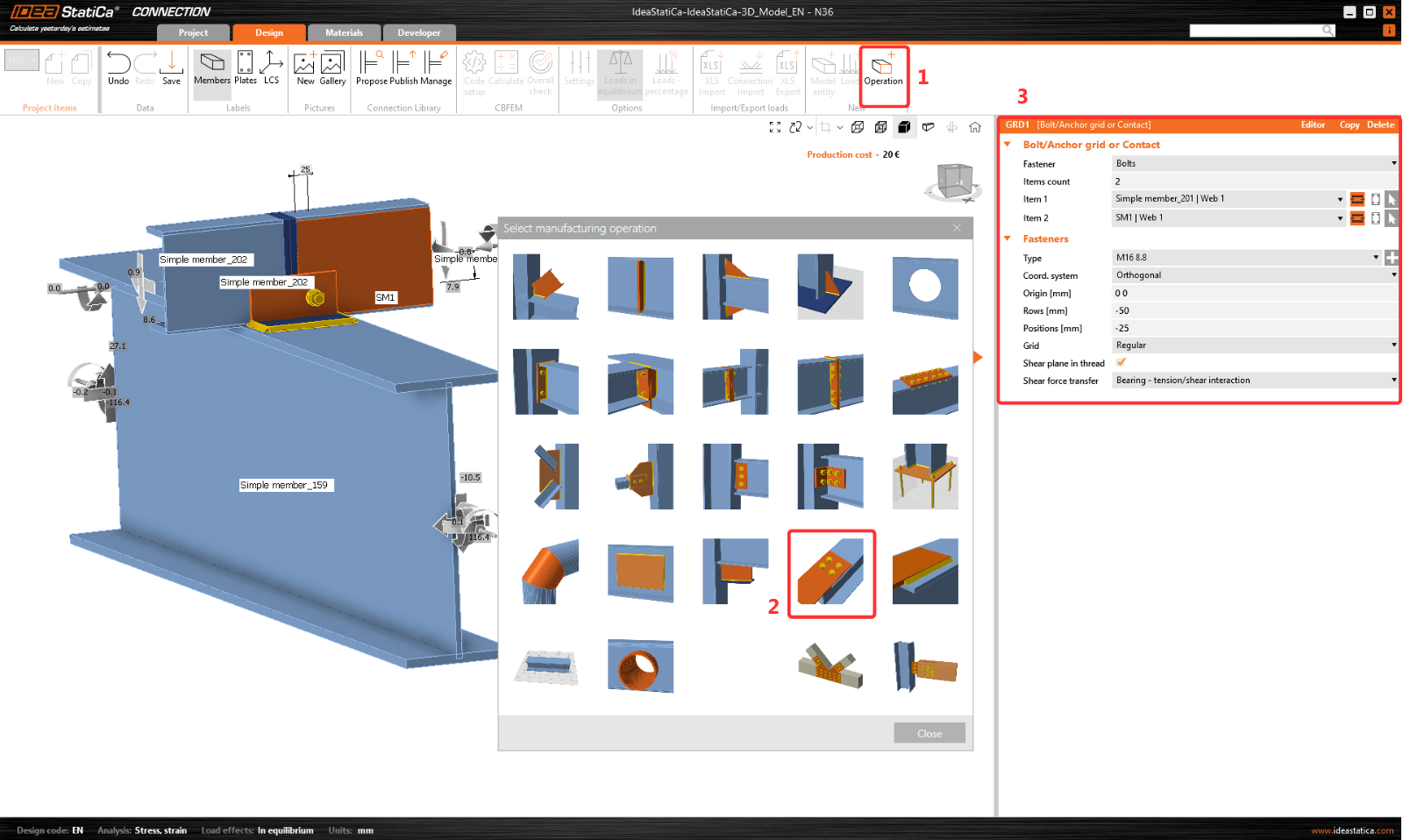

Přidáme operaci Skupina šroubu nebo kontakt a upravíme nastavení.

inline image in article

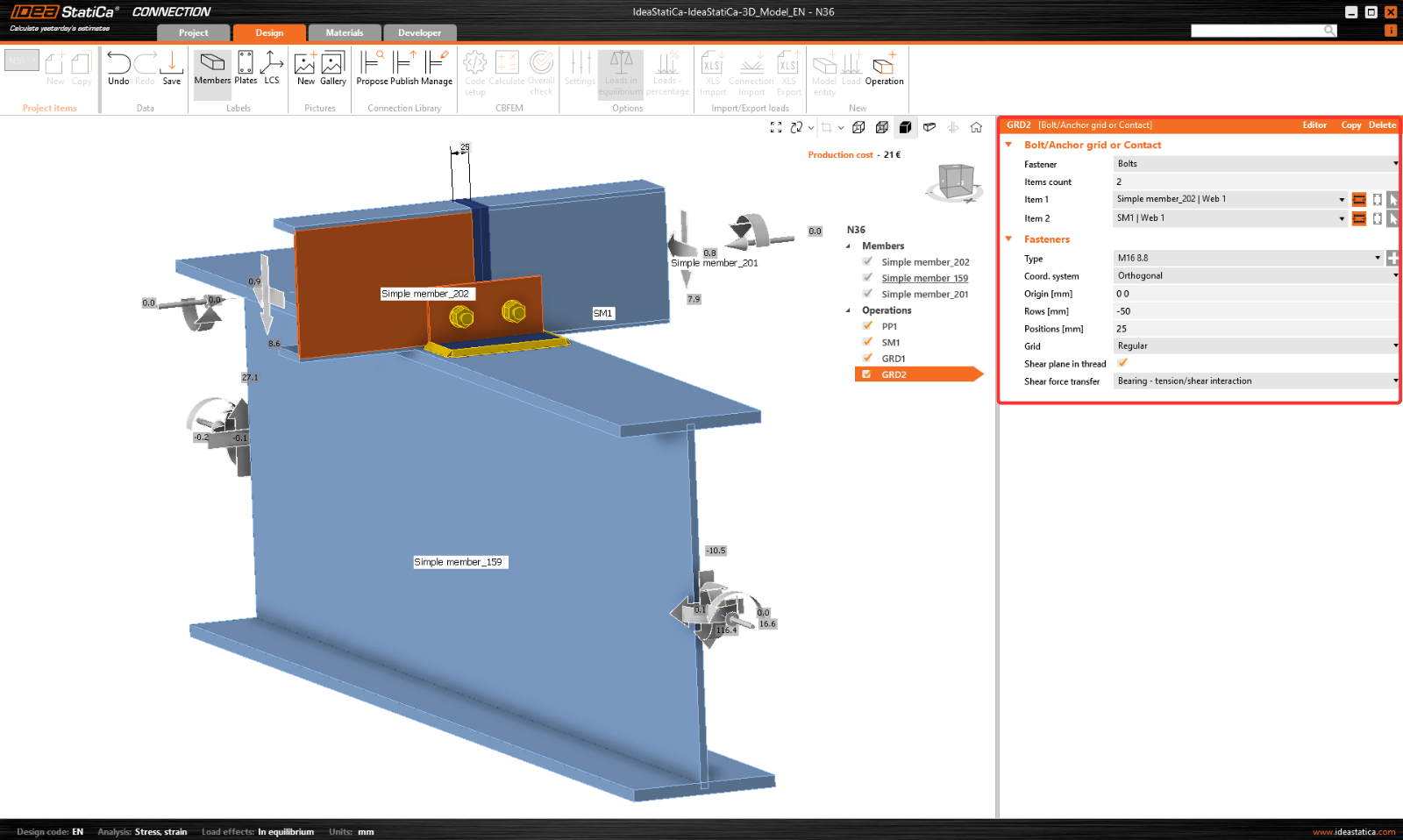

Tuto operaci zkopírujeme a změníme vybrané hodnoty.

inline image in article

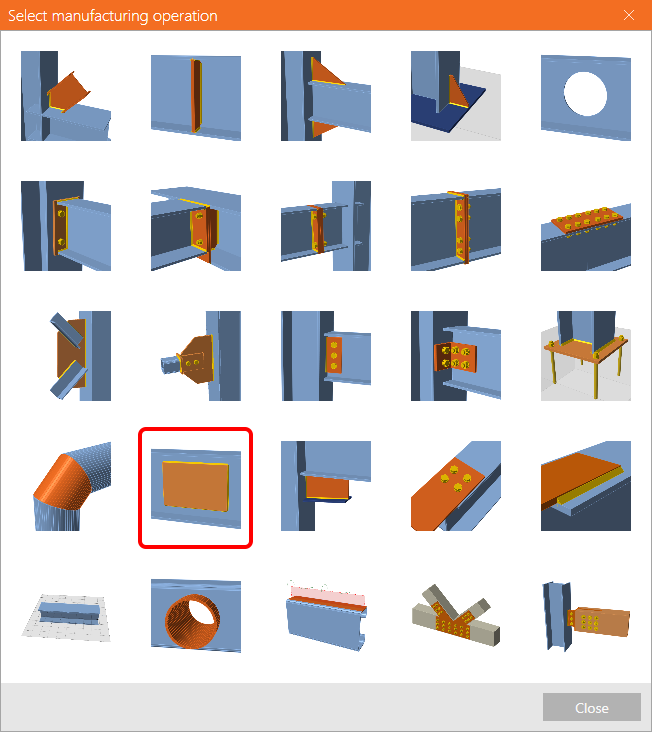

Nyní přidáme ke styčníku výztužný plech.

inline image in article

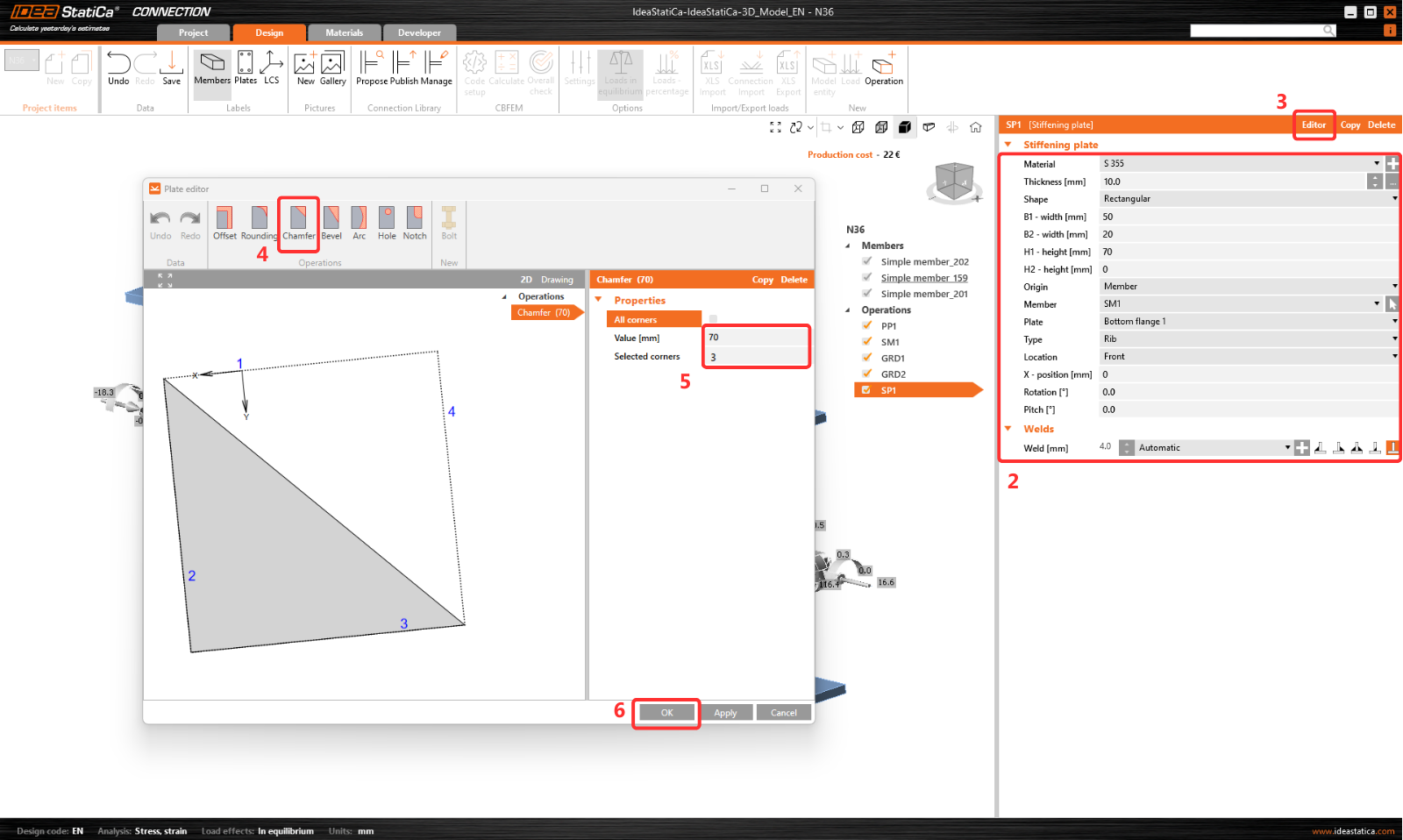

A upravíme jeho tvar v Editoru plechu. Zde přidejte operaci Sražení, abyste plech dotvarovali.

inline image in article

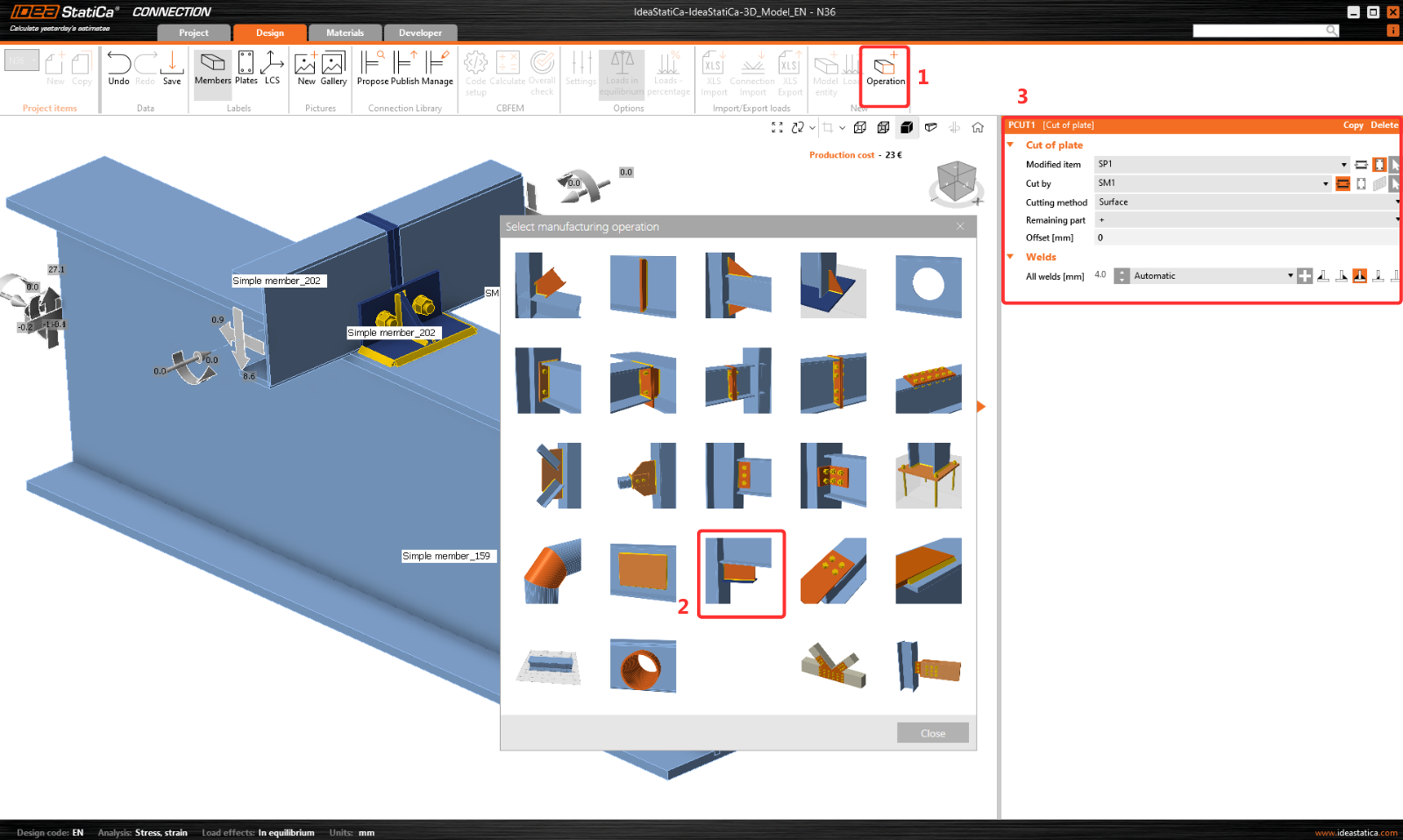

Poslední operací je Ořez plechu.

inline image in article

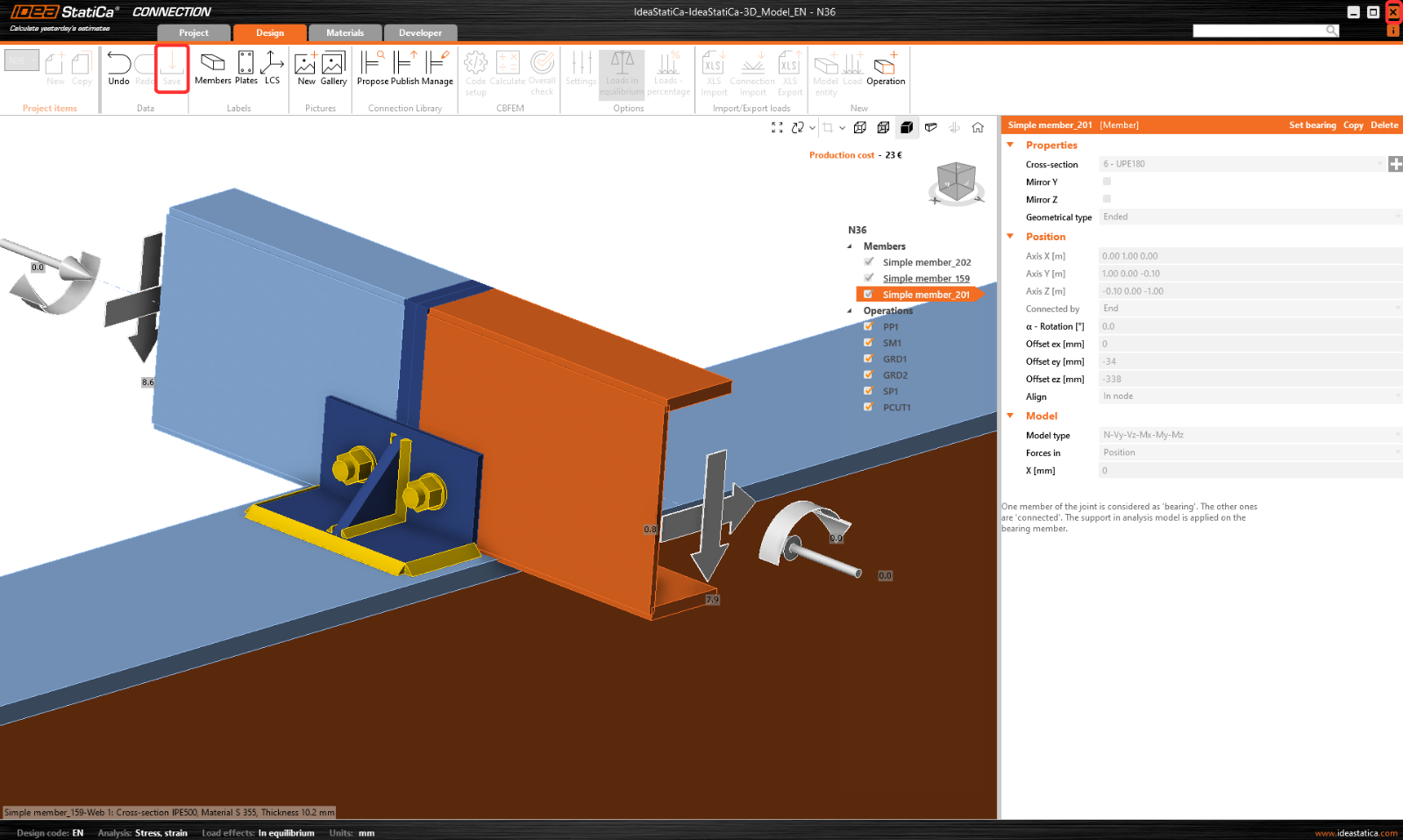

Nyní klikněte na tlačítko Uložit a zavřete modul Connection.

inline image in article

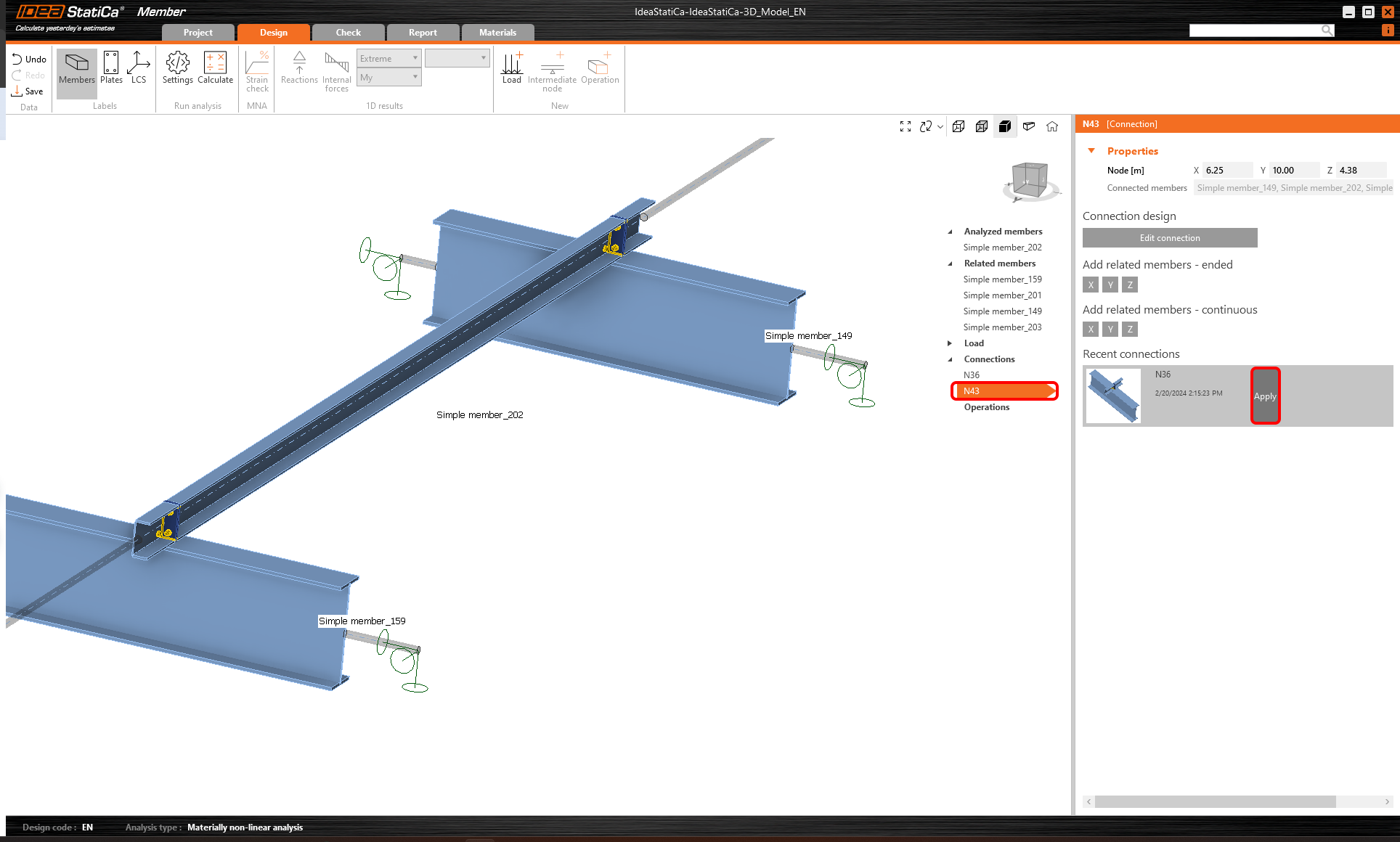

Protože máme v obou spojích podobný přípoj, můžeme hotovou konstrukci zkopírovat do uzlu N43 kliknutím na tlačítko Použít.

inline image in article

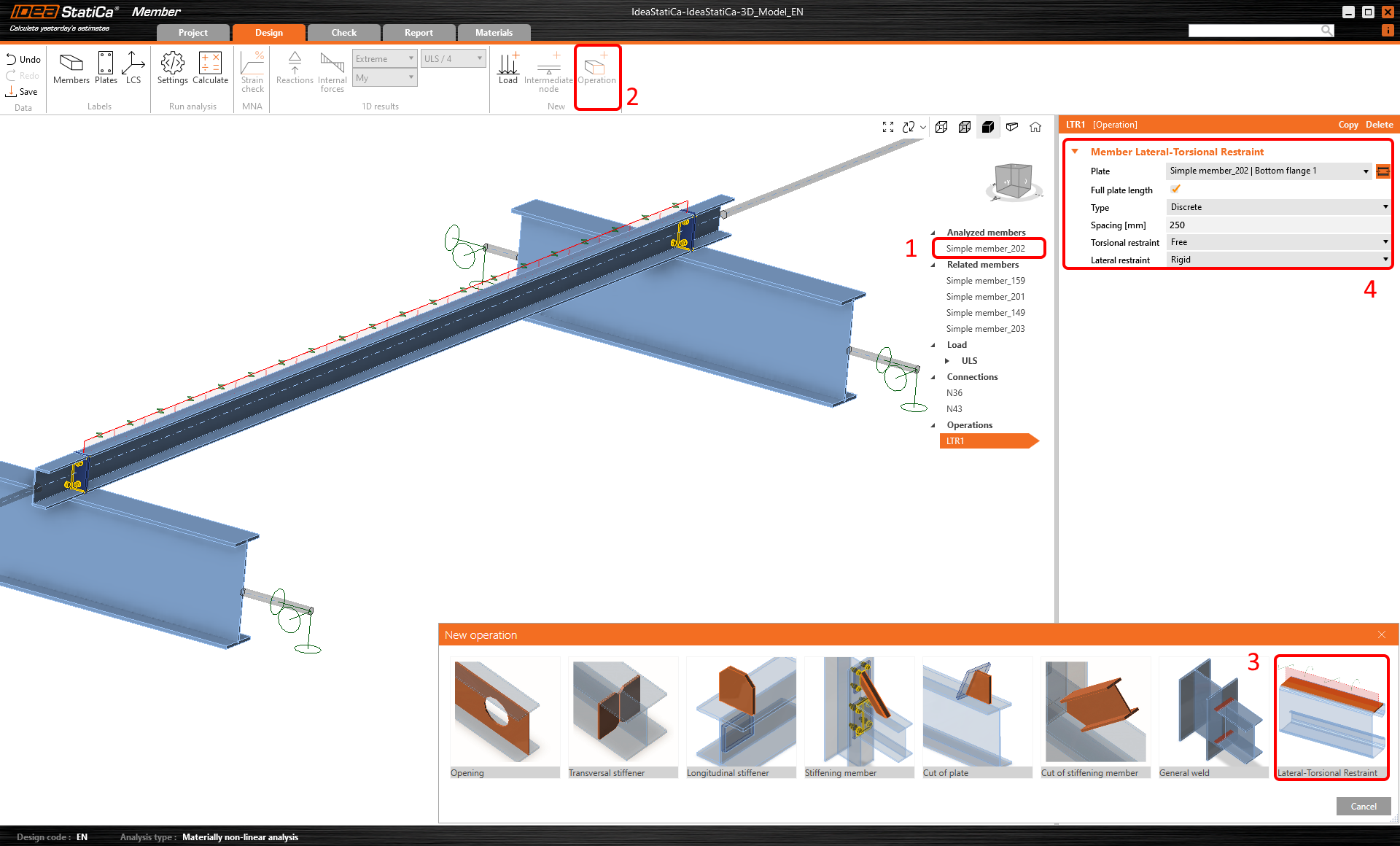

Protože jsou na analyzované vaznici střešní panely, které ji stabilizují, přidejte operaci Stabilizaci proti klopení pro její simulaci a nastavte parametry.

inline image in article

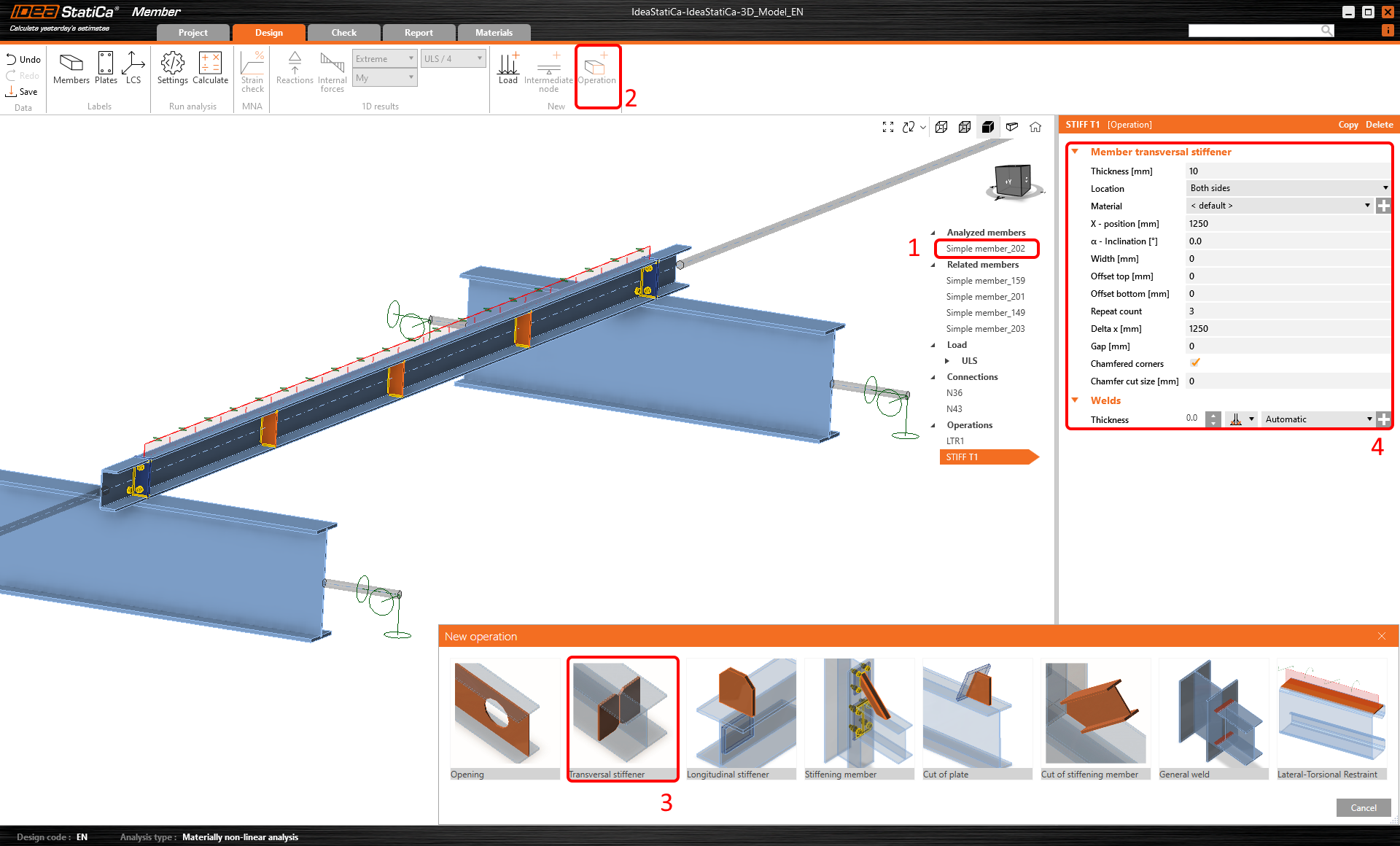

Poté přidáme operaci Příčné výztuhy.

inline image in article

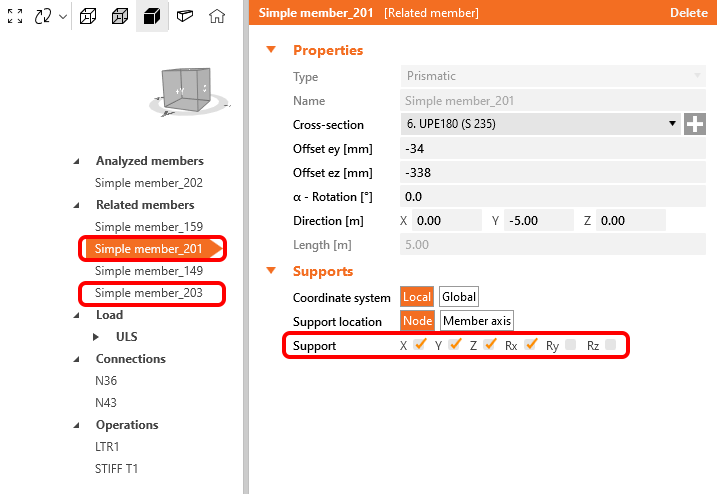

Pro správné statické chování nastavte podpory vaznic 201 a 203 na X, Y, Z a Rx

inline image in article

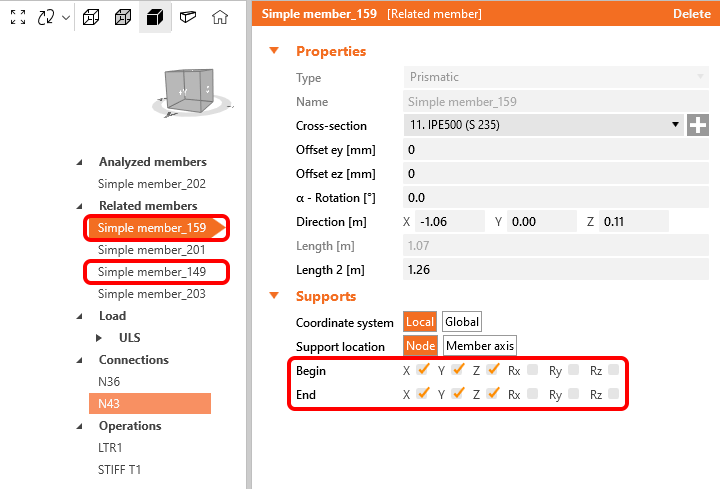

Stejně tak u nosných prutů 149 a 159 nastavte podpory na X, Y, Z.

inline image in article

Posouzení

Nyní je model prvku připraven k analýze.

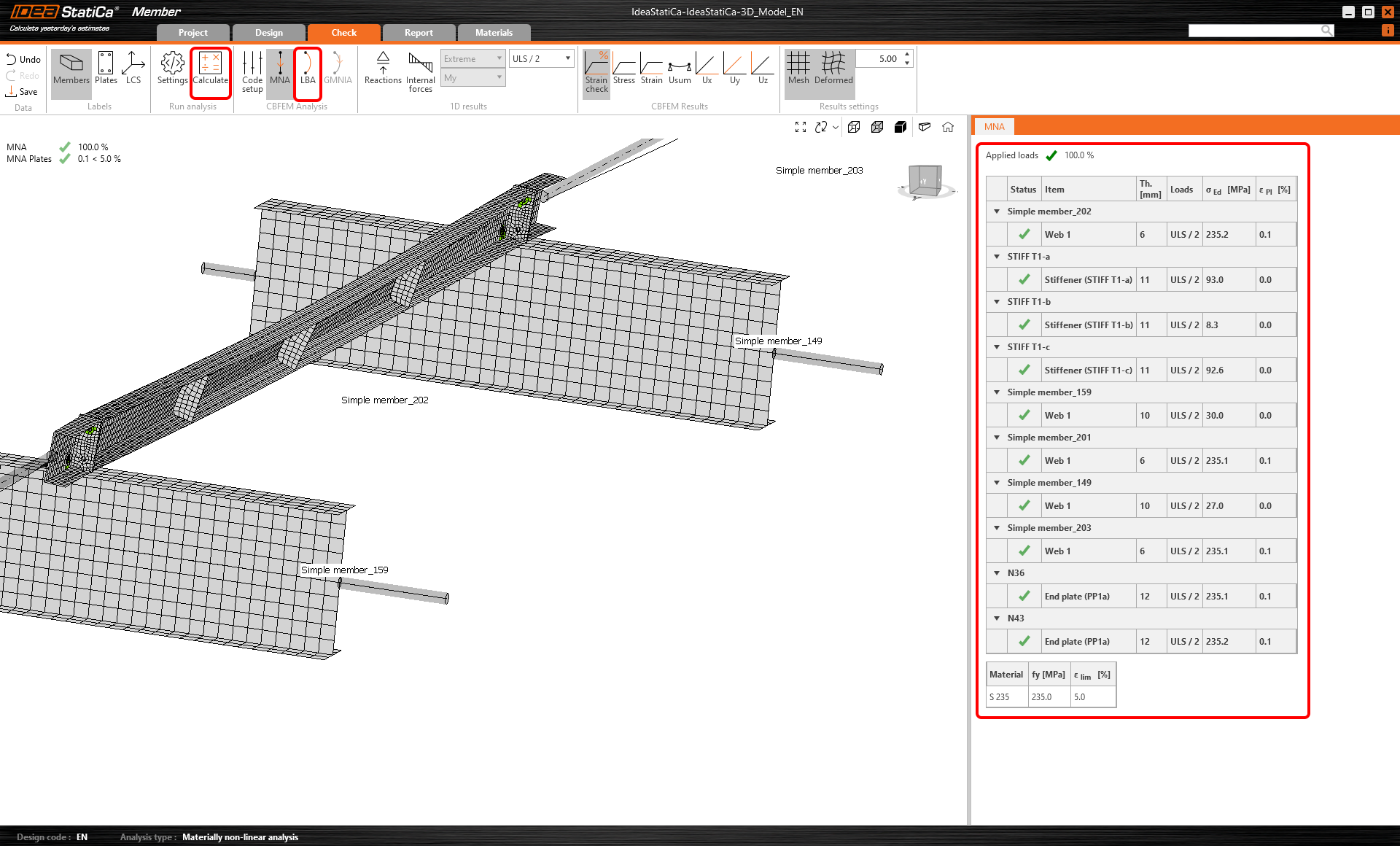

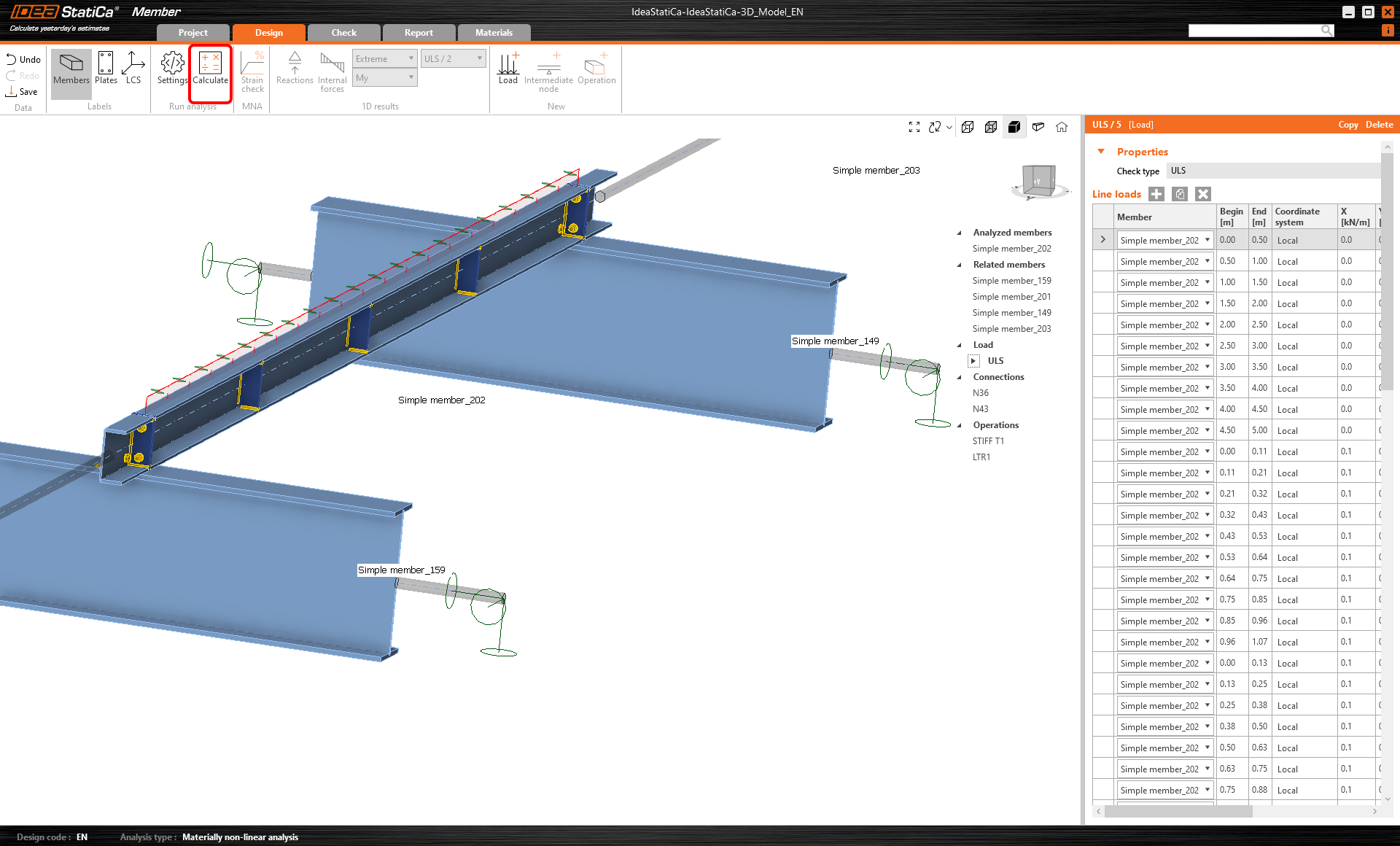

Spustíme analýzu MNA (materiálově nelineární) pomocí tlačítka Vypočítat.

inline image in article

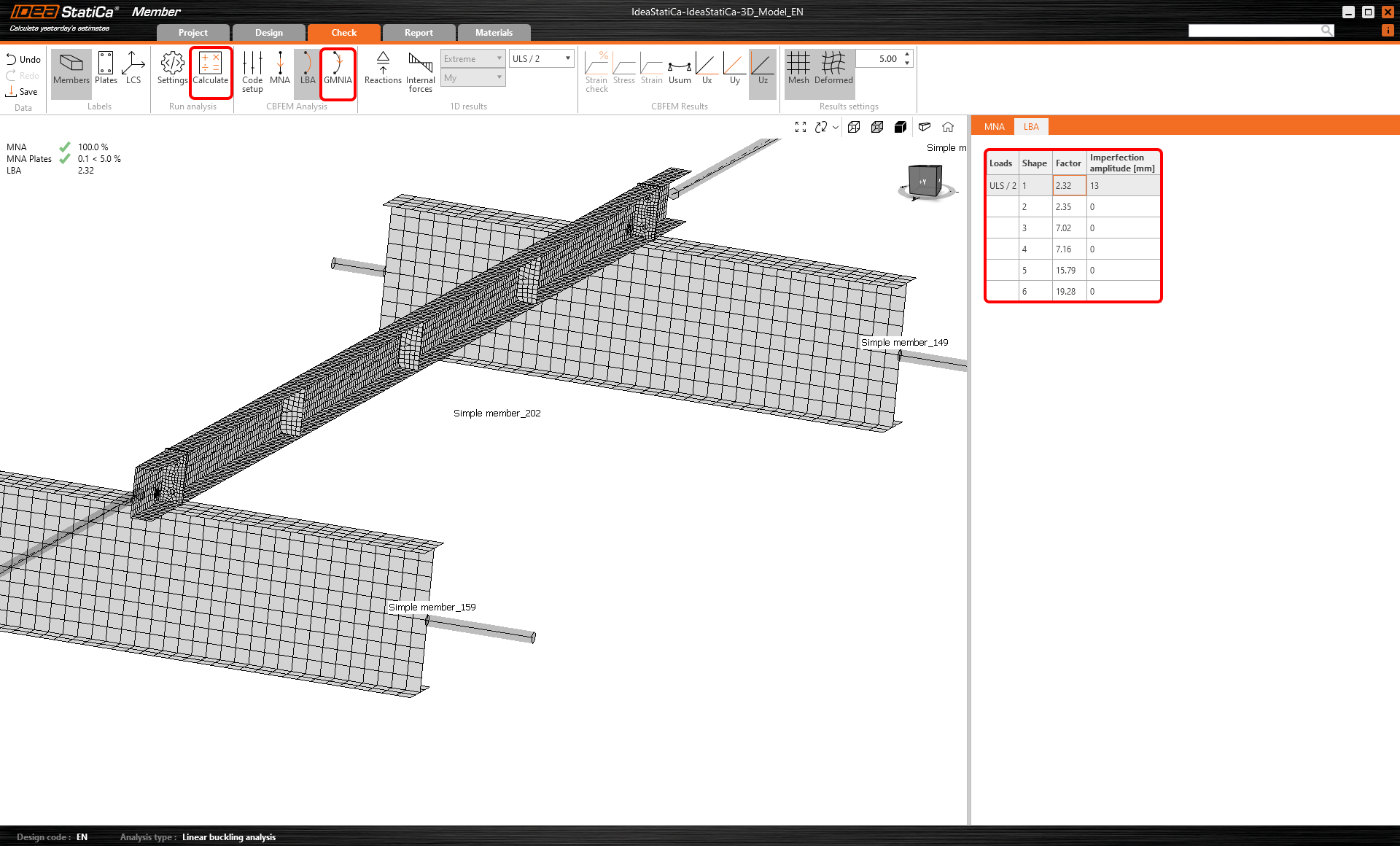

Druhou analýzou je LBA (analýza boulení), při níž získáme kritický součinitel menší než 15. Tento výsledek ukazuje nutnost výpočtu GMNIA (geometricky a materiálově nelineární analýzy).

inline image in article

Před spuštěním analýzy GMNIA vyplňte hodnotu amplitudy imperfekce. Protože se zde zkoumá klopení a vybočení, lze použít součinitel k0 = 0,5. Pro první tvar klopení vypočítáme imperfekci jako 0,5x5000/200 = 12,5 mm.

Přečtěte si více informací k tématu:

inline image in article

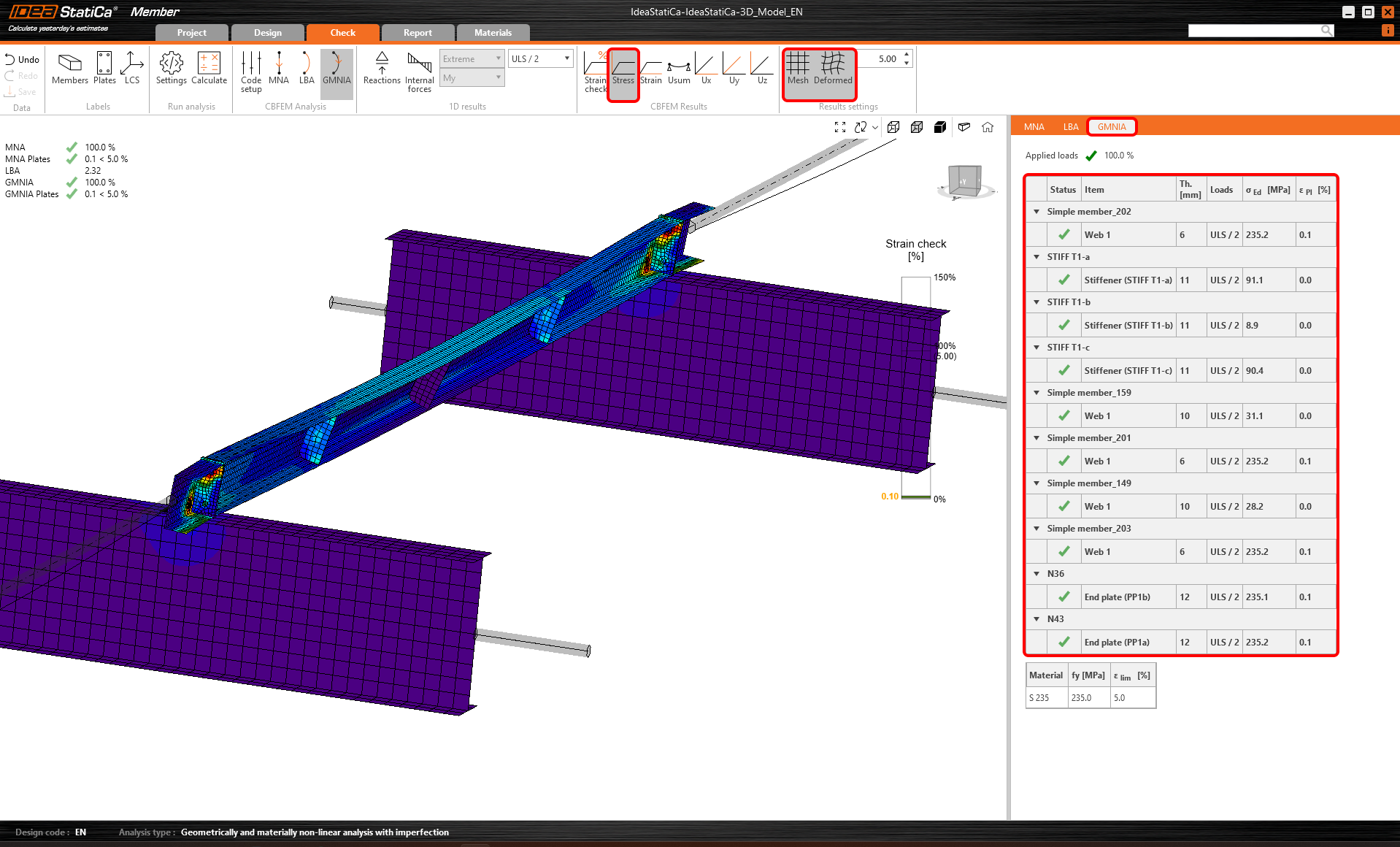

Po dokončení analýzy si můžete prohlédnout posudky včetně účinku imperfekcí.

inline image in article

Protokol

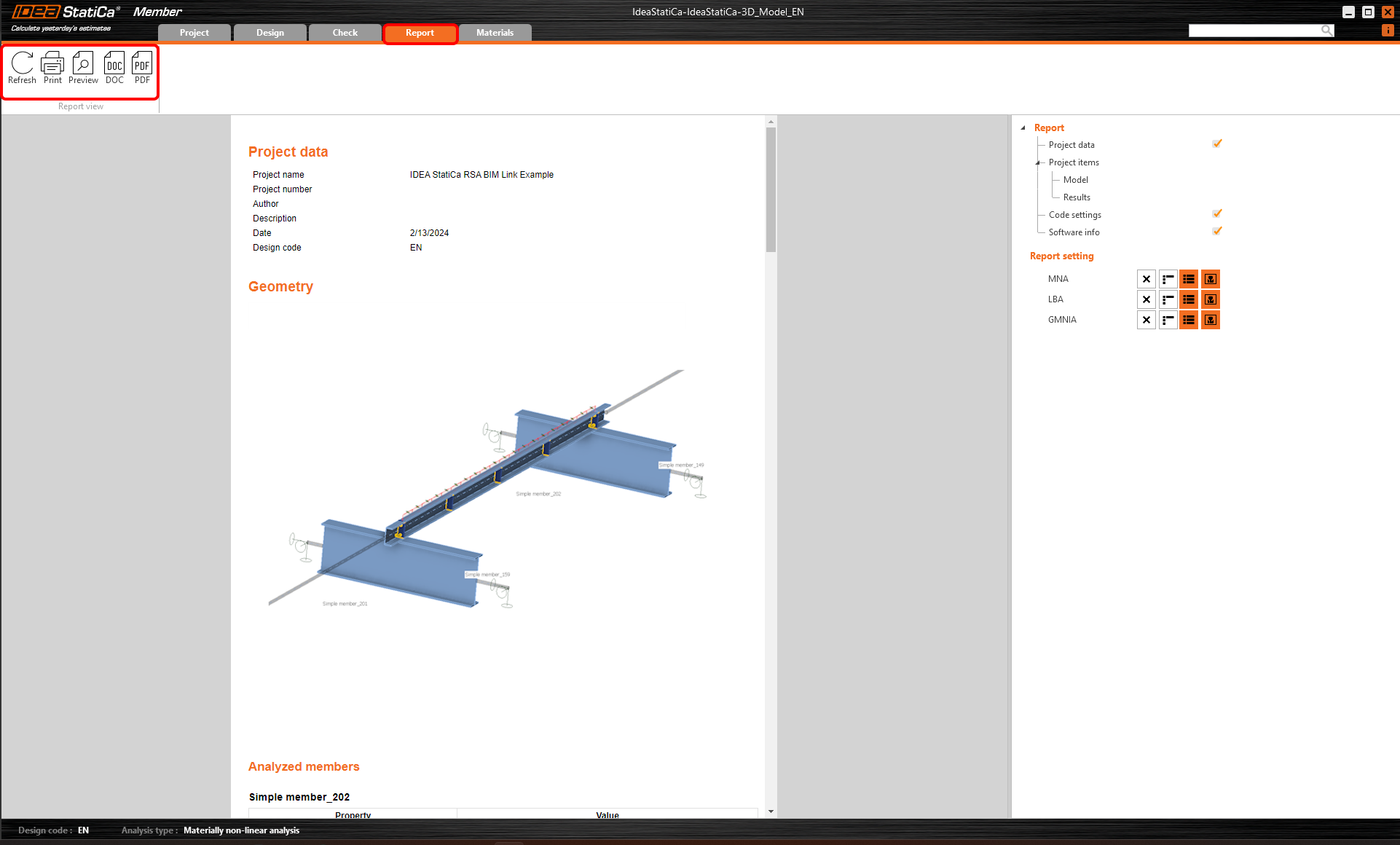

Nakonec přejděte na kartu Protokol. Můžete zvolit požadovaný rozsah protokolu, editovat jeho obsah a následně ho vytisknout nebo uložit v editovatelném formátu .doc.

inline image in article

Synchronize prvku

Někdy dojde ke změnám v modelu FEA/BIM, například se změní velikost průřezu prutu nebo zatížení. Tyto změny lze synchronizovat mezi Checkbotem a modelem FEA/BIM.

Existují dvě možné alternativy:

  • Synchronizovat aktuální prvek (pokud je vybrán jeden nebo více prvku).
  • Synchronizovat celý importovaný model konstrukce
inline image in article

Chcete-li tuto funkci použit, můžete v BIM aplikaci změnit velikost nebo tvar průřezu prutu nebo změnit zatěžovací účinky či kombinaci atd. Změňte ve vybraném sloupu průřez na větší.

inline image in article

V Checkbotu vyberte změněné pruty (může jich být více) a na panelu Aktuální položka vyberte možnost Synchronizovat.

inline image in article

Projekt v Checkbotu se aktualizuje, návrh prutů (a spojů) zůstane zachován, ale výsledky budou znehodnoceny. Vidíte, že sloup je nyní aktualizován - odpovídá změně v modelu FEA.

inline image in article

Stačí znovu normově posoudit zvýrazněný prut výběrem možnosti Vypočítat na panelu Aktuální položka.  Nezapomeňte, že větší změny v modelu mohou vyžadovat další validační kroky s dotčenými pruty (jak je uvedeno výše).

inline image in article

Pokud pruty nedávají požadované výsledky, můžete je znovu otevřít a optimalizovat návrh (tj. zesílit, pokud nevyhovějí, nebo zeslabit, pokud je využití příliš nízké).


Úspěšně jste přenesli a posoudili prvek z Robot Structural Analysis do IDEA StatiCa Member pomocí aplikace Checkbot.

Přečtěte si více o známých omezeních Robot Structural Analysis BIM propojení.
