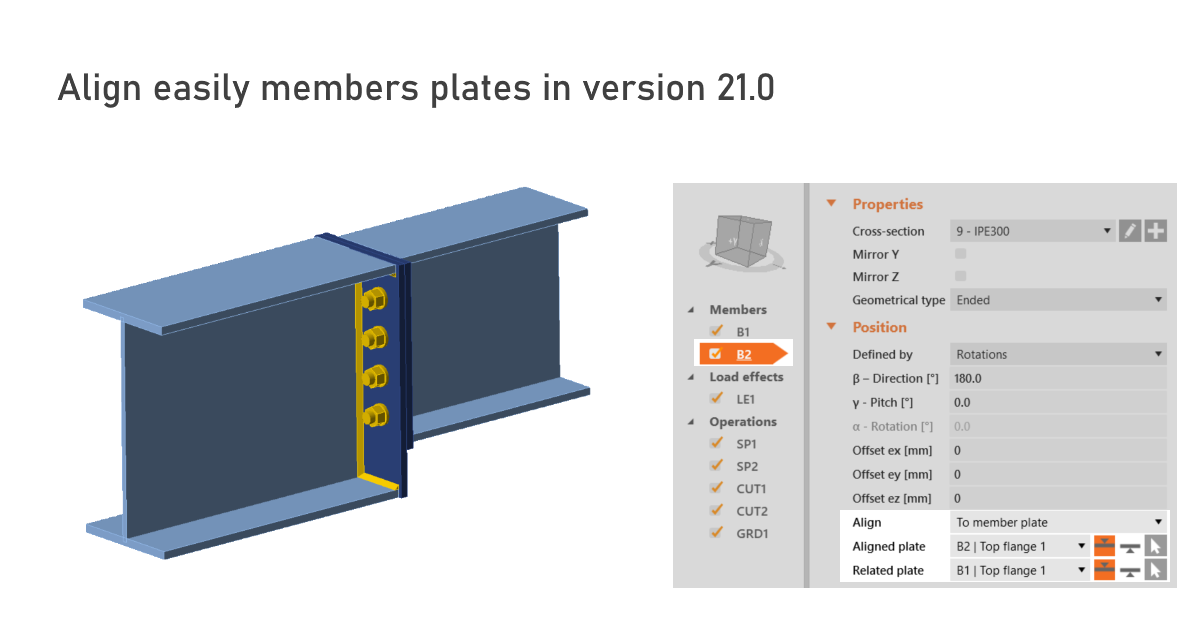

L'allineamento delle piastre delle membrature renderà il tuo lavoro più facile

Molto spesso gli ingegneri hanno bisogno di posizionare la superficie delle membrature collegate in un unico piano. Questo non richiede un grande sforzo se gli elementi hanno sezioni trasversali identiche. Per le sezioni irregolari, è possibile definire un offset in tutte e tre le direzioni e ruotarlo arbitrariamente. Sfortunatamente, per la maggior parte delle sezioni imperiali e anche per molte di quelle EN in cui le dimensioni non sono numeri tondi, è stato difficile stimare il valore corretto dell'offset.

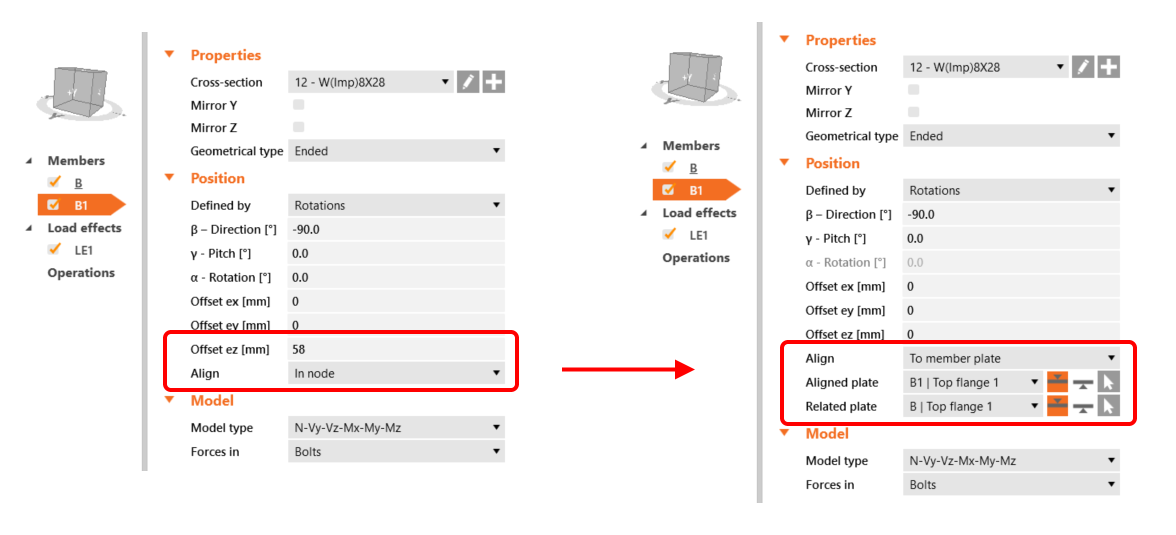

Nella versione 21.0, IDEA StatiCa Connection ha introdotto una nuova opzione per cambiare il punto di definizione della posizione dell'asta. Oltre al metodo standard "Nel nodo", c'è un'ulteriore possibilità di allineamento "Alla piastra dell'elemento". Qui è possibile definire la piastra allineata e la sua superficie (superiore o inferiore) e una piastra correlata e la sua superficie.

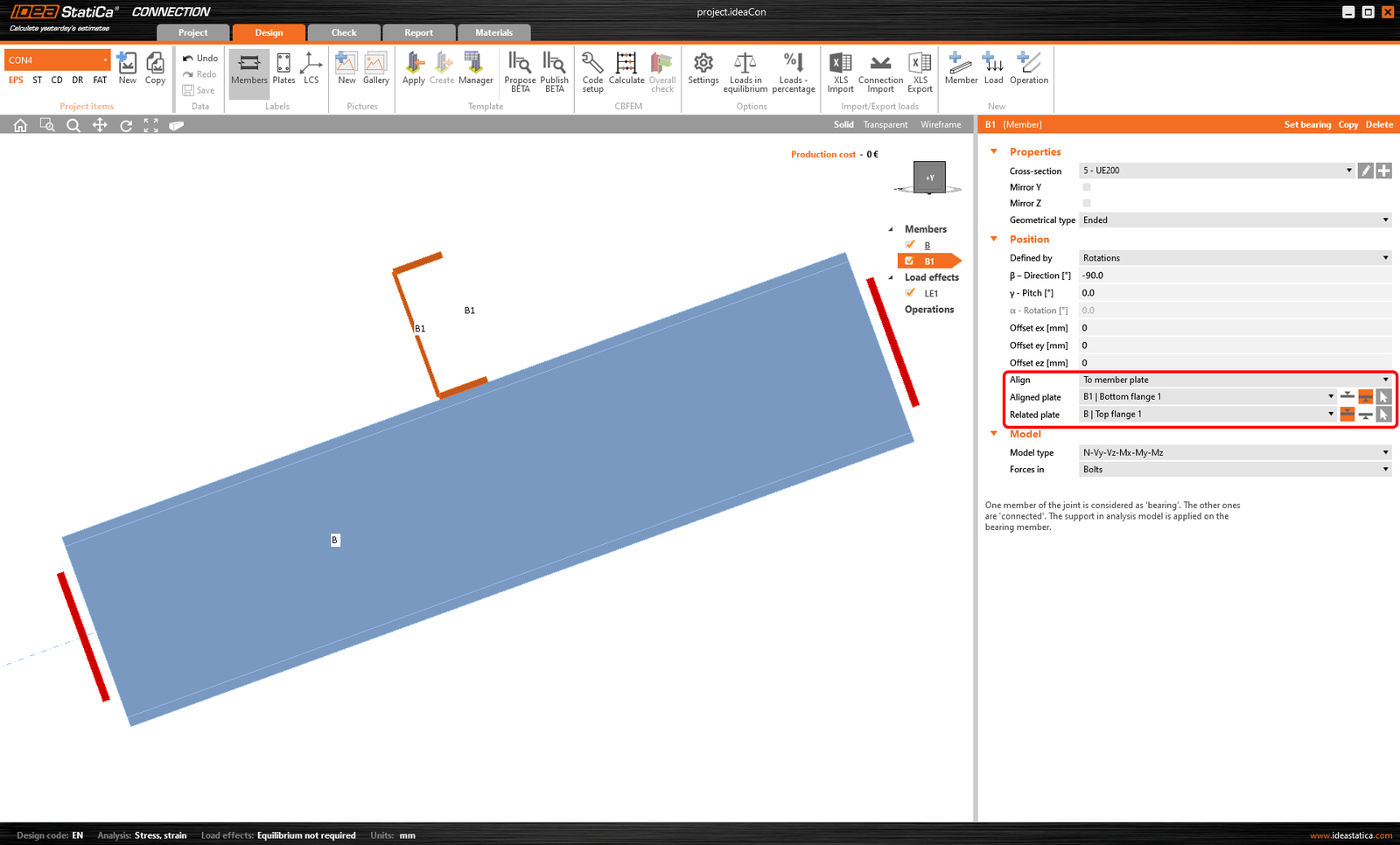

L'uso di questa funzione rende facile e veloce lo spostamento degli elementi nella posizione corretta. Inoltre, se necessario, l'elemento viene ruotato automaticamente. Si veda l'esempio di un arcareccio appoggiato sulla sommità di una trave inclinata. L'arcareccio viene spostato e ruotato nella posizione corretta.

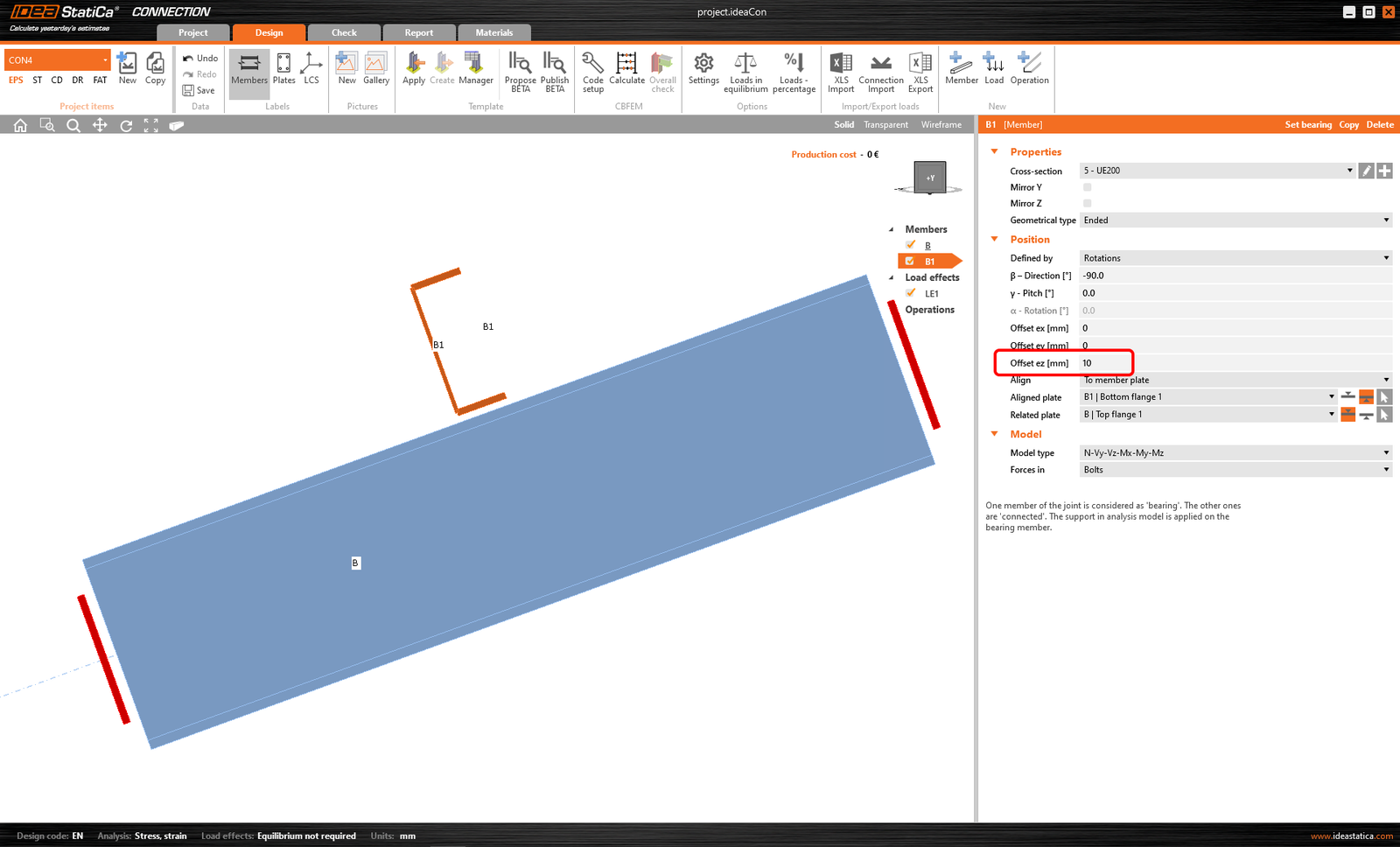

Questo allineamento definisce il nuovo "zero" per i parametri di offset. Ciò significa che è ancora possibile impostare il valore di offset e l'elemento allineato verrà spostato di conseguenza.

Questa nuova funzione è stata introdotta nell'articolo della della conoscenza di base Posizioni relative delle membrature. È possibile trovare la dimostrazione nel webinar sulla versione 21.0. Dai un'occhiata anche agli altri miglioramenti di IDEA StatiCa versione 21.0 e familiarizza con tutte le nuove funzioni che renderanno il tuo lavoro più veloce ed efficace!
