Strumenti di multi-gestione in Checkbot

Raggruppamento dinamico in Checkbot

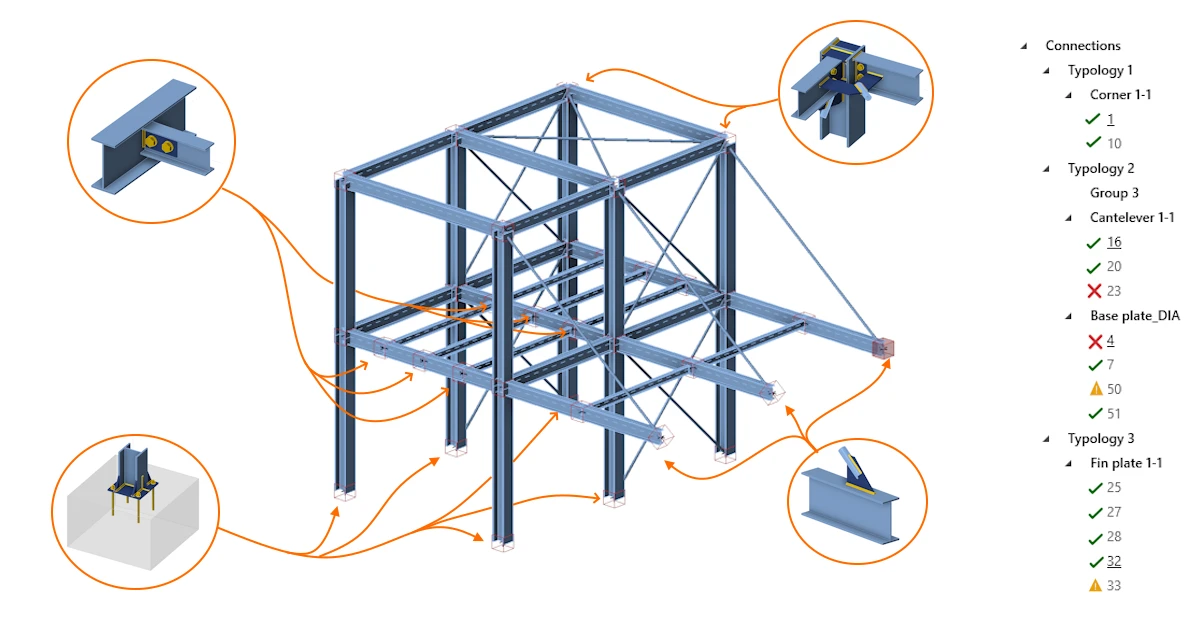

Checkbot è ottimizzato per gestire modelli con centinaia di connessioni, fornendo strumenti per operazioni di massa. Gli strumenti di raggruppamento consentono una gestione efficiente delle connessioni, categorizzandole in base alla tipologia e alla disposizione delle sezioni trasversali. Questa funzionalità semplifica la navigazione e la selezione e consente di eseguire la progettazione in blocco di più connessioni.

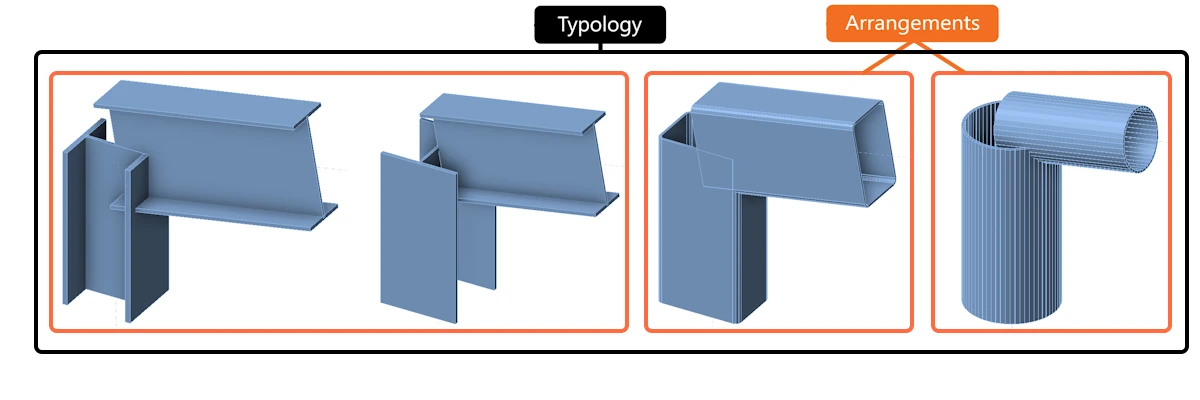

Il raggruppamento dinamico organizza automaticamente le connessioni nell'albero del progetto in due livelli in base alla tipologia e alla sezione:

1. Tipologia - considera il numero di elementi e le loro posizioni relative (ad esempio, trave-trave, trave-colonna).
2. Tipologia, sezione (disposizione) - all'interno della stessa tipologia, i collegamenti sono ulteriormente raggruppati per tipo di sezione trasversale. Questa è la somiglianza più bassa richiesta per consentire la ricerca di progetti simili nella Connection Library.

Il terzo livello di raggruppamento è definito dai gruppi di progettazione, che vengono creati e gestiti dagli utenti. Questi gruppi consentono un'ulteriore personalizzazione, permettendo agli utenti di organizzare gruppi specifici di connessioni in base alle esigenze del progetto. L'unica condizione è che le connessioni all'interno dello stesso gruppo di progettazione devono condividere la stessa tipologia e sezione.

La creazione di tutti i livelli di gruppi, compresi i raggruppamenti dinamici e i gruppi di progettazione, è gestita dall'albero di progetto.

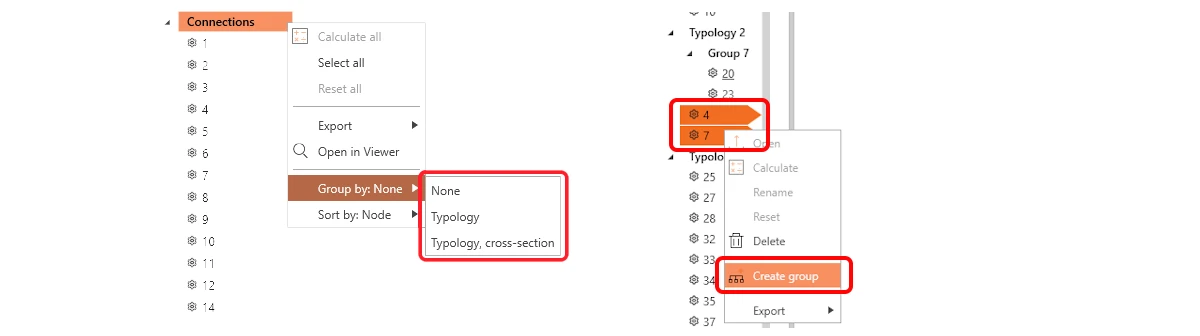

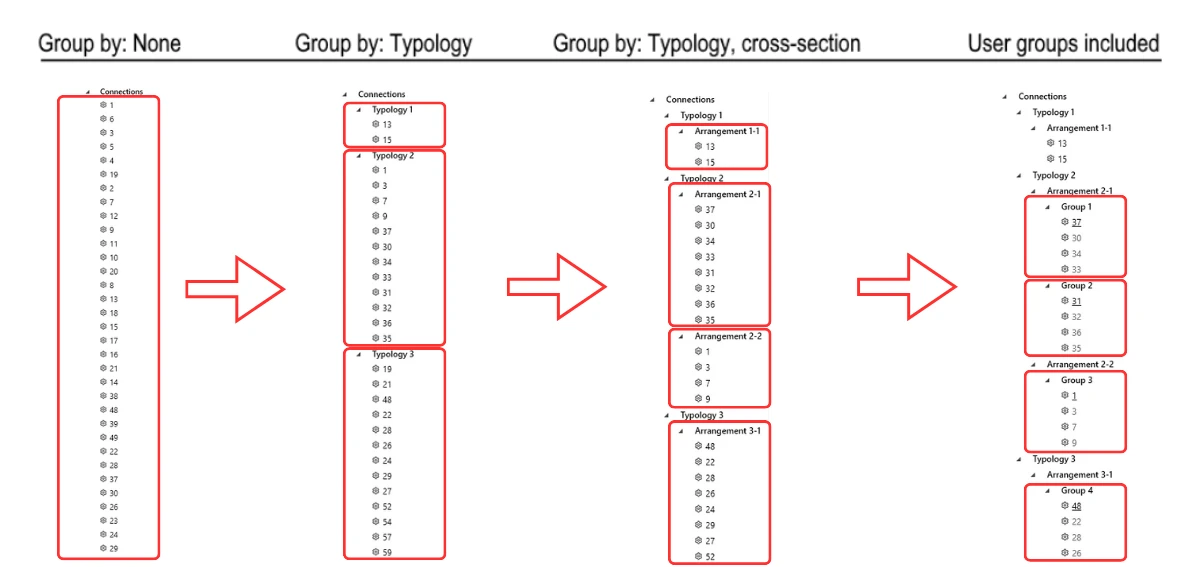

L'albero delle connessioni può avere quattro diverse opzioni di ordinamento in base al livello di raggruppamento.

Albero delle connessioni chiaro

L'albero e la griglia delle proprietà offrono agli utenti una panoramica più chiara del progetto e una gestione più rapida della progettazione. Questi miglioramenti consentono una navigazione più rapida e un controllo più efficiente delle proprietà del progetto, semplificando il processo e garantendo che i dettagli critici siano facilmente accessibili.

L'ordinamento delle connessioni nell'albero si basa su quanto segue:

• Nodo
• Nome
• Stato (Da progettare, Da verificare, Verifica codice soddisfatta, Verifica codice non soddisfatta)

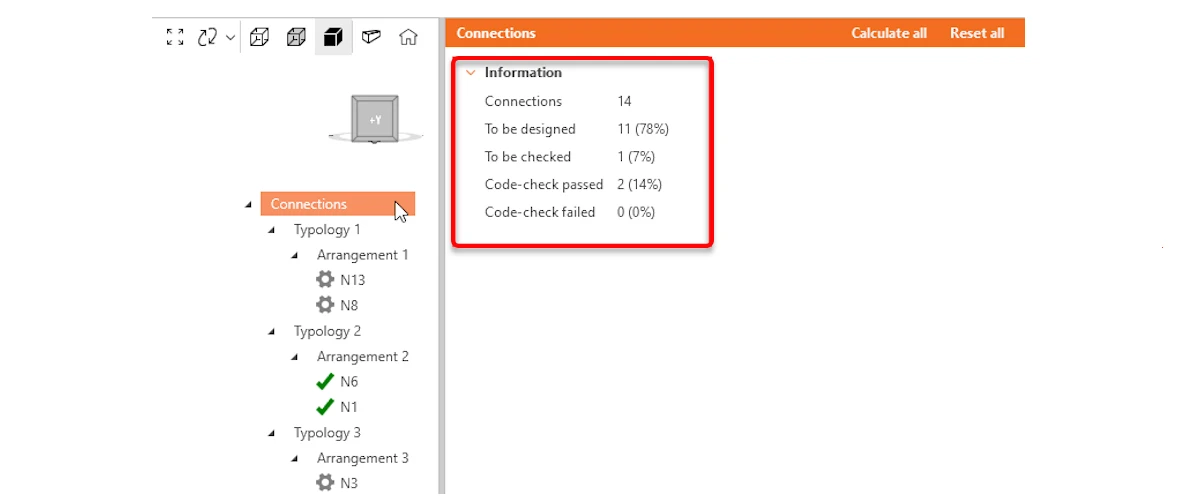

Informazioni sulla panoramica dei gruppi di connessione:

Gli utenti possono ora fare clic sul gruppo principale nell'albero per accedere immediatamente a una panoramica delle informazioni relative al gruppo selezionato (Connessioni, Tipologia, Disposizione, Gruppo di progettazione). Questa funzione offre un modo centralizzato per visualizzare i dettagli chiave del progetto:

Connessioni

• Numero totale di connessioni
• Da progettare
• Da verificare (già progettate)
• Verifica secondo codice soddisfatta
• Verifica secondo codice non soddisfatta

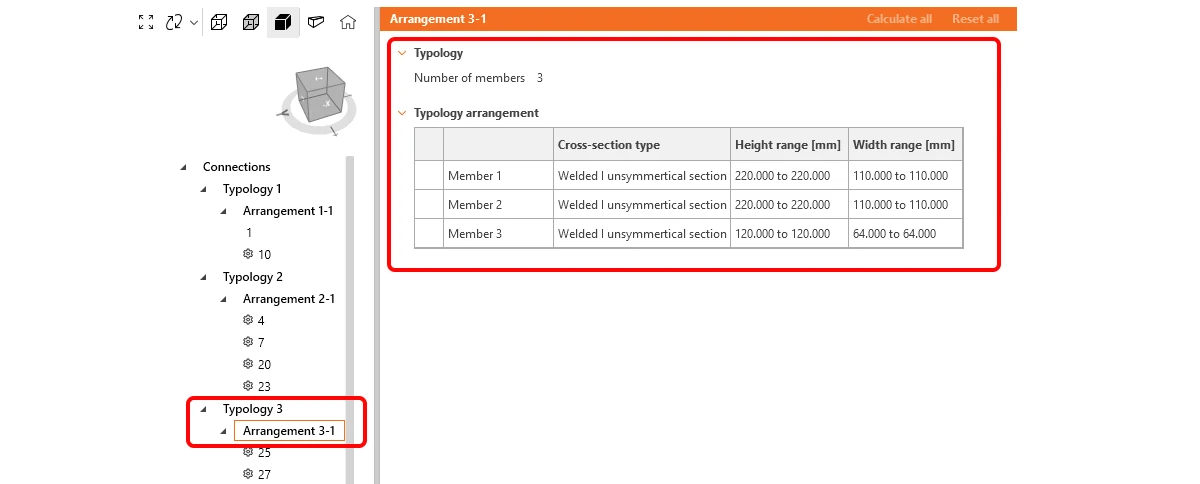

Tipologia e Disposizione

• Numero di elementi
• Tipo di sezione degli elementi

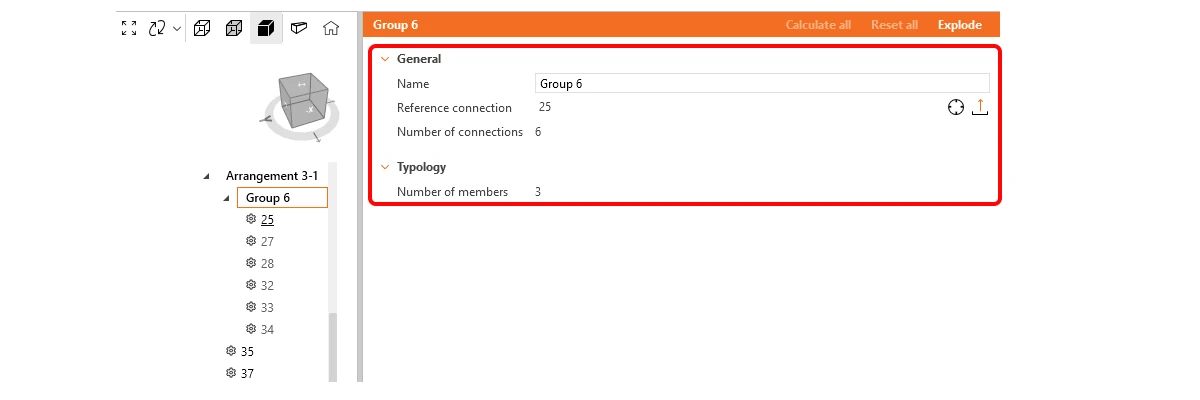

Gruppi di progettazione

• Nome
• Connessione di riferimento
• Numero di connessioni in un gruppo
• Numero di membrature nella tipologia

Progettazione delle connessioni con gruppi di progettazione

Un gruppo di progettazione consente di guidare un elenco di connessioni da un progetto di riferimento, ovvero di riutilizzare (o modellare) una connessione di riferimento per tutte le altre connessioni del gruppo in modo automatico. I gruppi sono trattati come oggetti specifici con proprietà e gli utenti possono assegnare loro nomi personalizzati. Ciò consente agli utenti di risparmiare molto tempo quando si tratta di grandi gruppi di connessioni, grazie all'applicazione automatica delle modifiche e delle operazioni di progettazione a tutte le connessioni figlie all'interno del gruppo.

Flusso di lavoro dell'utente

La creazione di un gruppo standard è descritta di seguito:

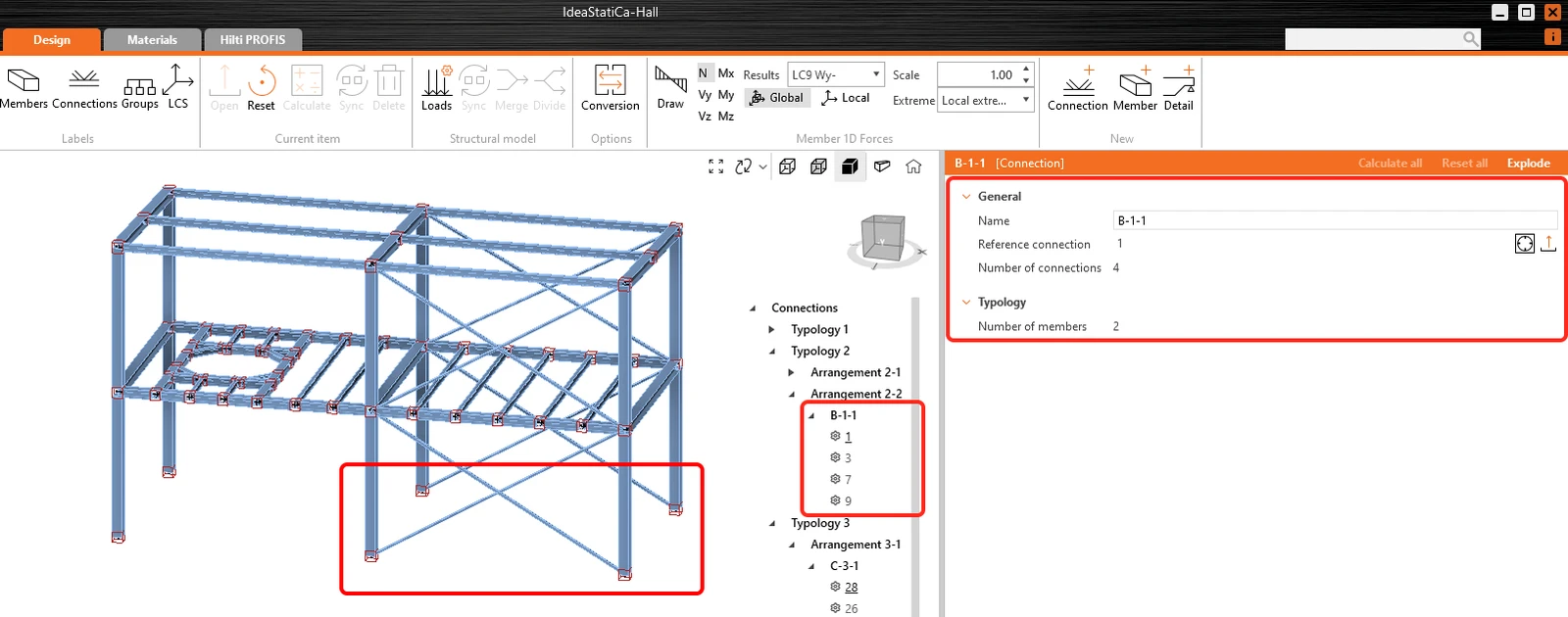

1. Creazione del gruppo

• Gli utenti selezionano una o più connessioni per creare un gruppo. Le connessioni devono condividere una regola di somiglianza minima: la stessa tipologia e la stessa sezione trasversale.
• La prima connessione selezionata diventa automaticamente la connessione di riferimento (la connessione di riferimento è sottolineata nell'albero), che guida il progetto del gruppo. Tutte le altre connessioni sono considerate connessioni figlie.
• Il nome del gruppo di progettazione può essere definito a piacere.

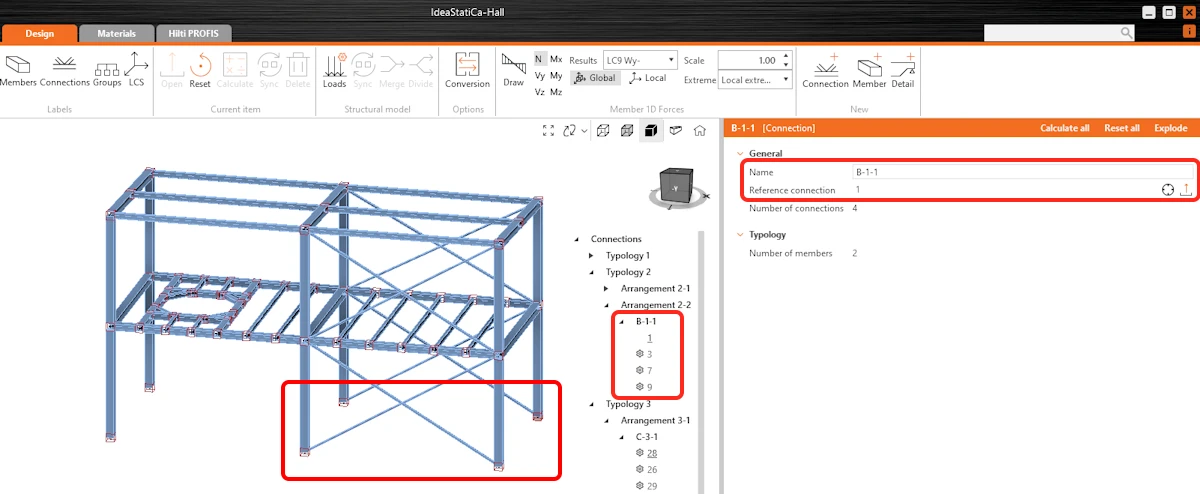

2. Progettare il collegamento di riferimento

• La connessione di riferimento può essere progettata manualmente o applicando un modello predefinito nell'applicazione Connection. Per identificare la connessione di riferimento, utilizzare il simbolo del "sniper".

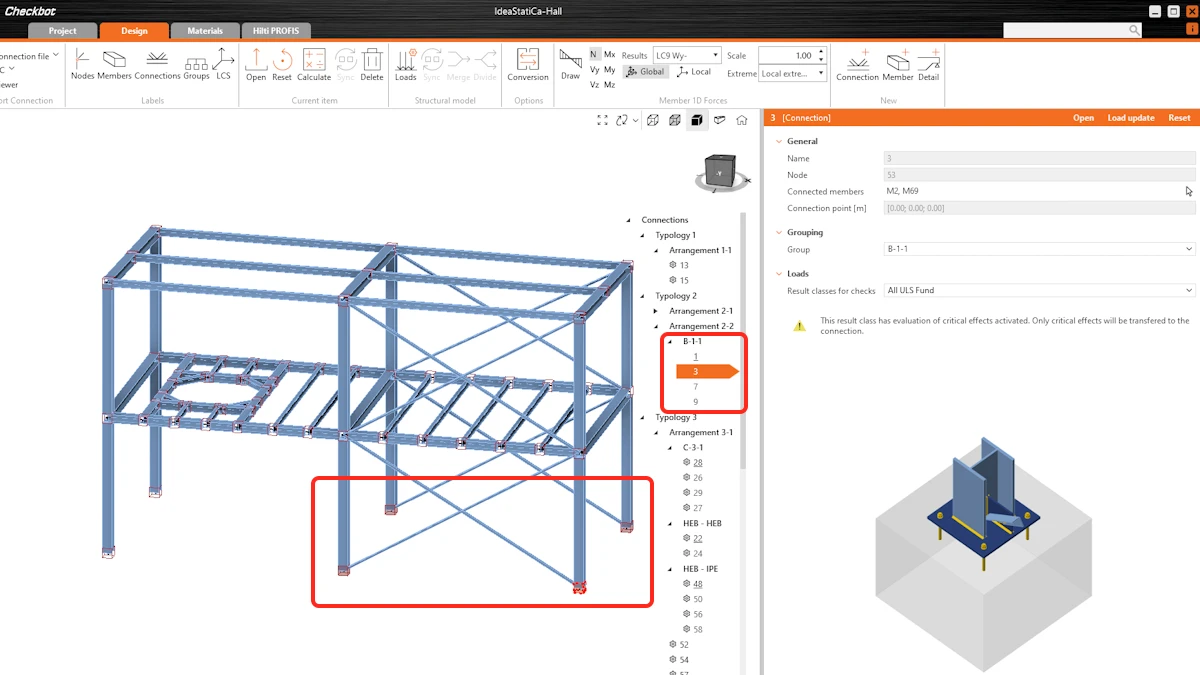

• Tutte le operazioni di progettazione e i parametri del collegamento di riferimento vengono automaticamente propagati ai collegamenti figli, comprese le viste di sezione.

3. Propagazione automatica alle connessioni figlio

• Tutte le modifiche apportate alla connessione di riferimento vengono automaticamente applicate a tutte le connessioni figlio del gruppo di progettazione, garantendo l'uniformità.

4. Calcolo del gruppo di connessioni

• Le connessioni del gruppo di progettazione vengono calcolate collettivamente.

Sincronizzazione e validazione

• Quando si sincronizza o si aggiorna il modello strutturale, tutte le connessioni figlie vengono convalidate rispetto alla connessione di riferimento.
• Se una connessione figlia non soddisfa più i parametri della connessione di riferimento, viene segnalata come non valida nel gruppo.

Gestione dei gruppi di progettazione

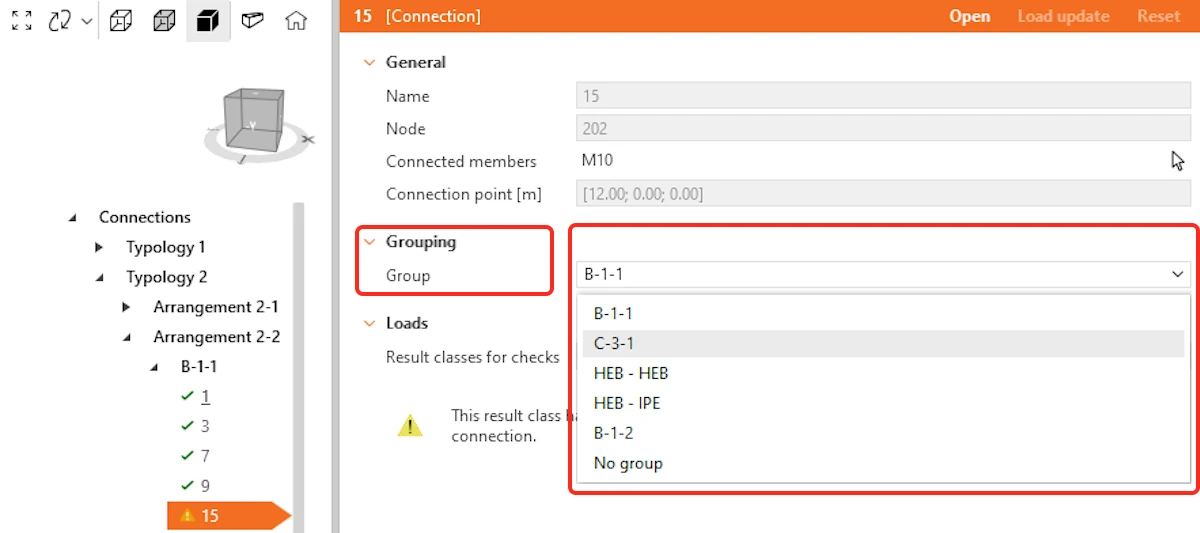

• Gli utenti possono aggiungere, rimuovere o spostare le connessioni figlie tra i gruppi di progettazione, purché le connessioni soddisfino ancora le regole di validazione del gruppo (stessa tipologia e sezione).
• Un gruppo può essere esploso.
• Le connessioni figlie possono essere rimosse da un gruppo senza esplodere il gruppo.
• Le connessioni figlie non valide possono essere rimosse o corrette e i gruppi possono essere riconfigurati come necessario.
• Le connessioni di riferimento non possono spostarsi tra i gruppi; l'unico modo per rimuovere o modificare la connessione di riferimento è esplodere il gruppo e ricrearlo. Quando una connessione è contrassegnata come riferimento, non può essere eliminata dal modello strutturale.

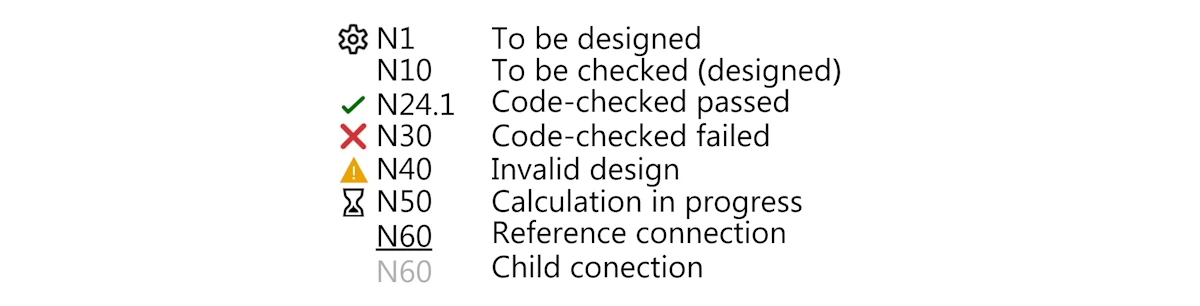

La chiave delle icone nell'albero delle connessioni

Limitazioni note

• Il tipo di modello delle membrature della connessione di riferimento non viene propagato alle connessioni figlio.
• La posizione delle forze sulle membratrue nella connessione di riferimento non viene propagata alle connessioni figlio.

Rilasciato nella versione 24.1
