Meten is weten

Dit artikel is ook beschikbaar in:
Met de nieuwe meetfunctie kunnen gebruikers afstanden rechtstreeks in de Connection-app meten. Dit vereenvoudigt het proces van het meten van openingen en levert nauwkeurige informatie zonder dat er externe CAD-software nodig is.

Gebruikers kunnen kritieke spelingen rechtstreeks in de Connection-app meten, inclusief precieze metingen voor lasnaden om de juiste toleranties te garanderen, en de ruimte controleren die nodig is voor het aandraaien van bouten zonder over te hoeven schakelen op externe 3D CAD-software.

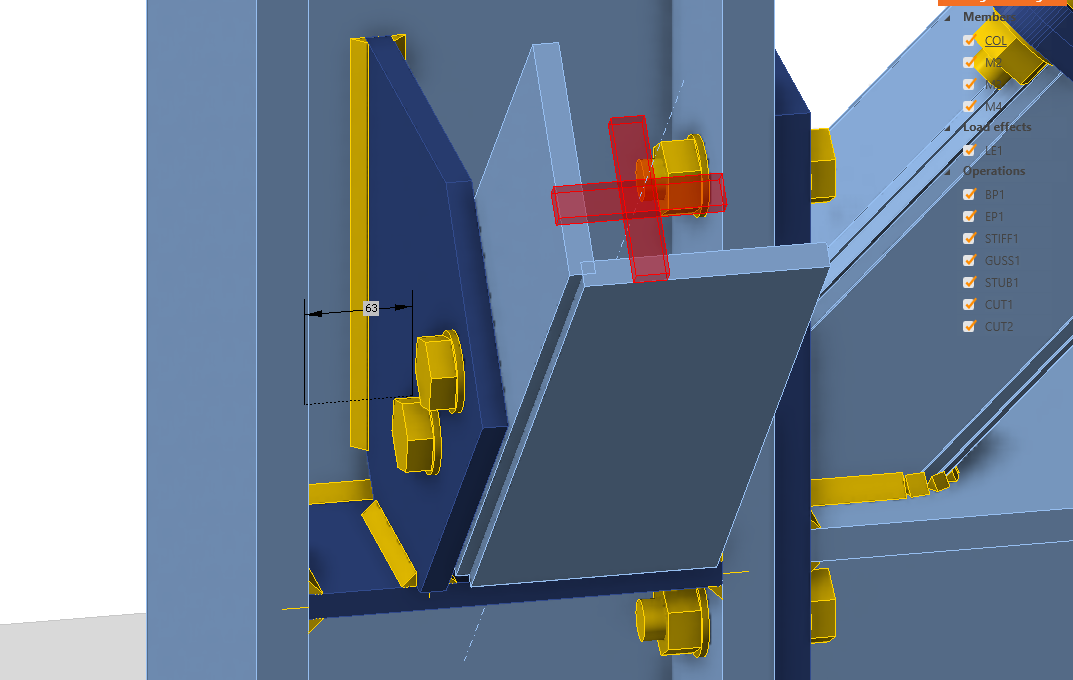

De meetfunctie kan worden geactiveerd in de rechterbovenhoek van de 3D-scène. Als het is ingeschakeld, kunt u de punten voor de afstandsmeting direct in de scène selecteren. Als u klaar bent, kunt u het gereedschap deactiveren door de knop te deselecteren of de ESC-toets te gebruiken.

Selectie-opties

De tool ondersteunt de meting tussen de volgende entiteiten:

    • Hoeken: Afstanden van hoekpunten meten.
    • Randen: Afmetingen tussen randen bepalen.
    • Vlakken: Afstanden tussen plaatvlakken berekenen.

Beperkingen De huidige versie ondersteunt niet meerdere metingen tegelijkertijd. Deze functie zal naar verwachting in komende patches worden geïmplementeerd.

Informatie over afstanden:

Er zijn twee verschillende plaatsen waar je de afstand tussen geselecteerde hoeken/ribben/platen kunt aflezen:

    • Kortste afstand: Toont de minimale afstand tussen geselecteerde elementen direct in de scène.
    • XYZ afstanden: Geeft gedetailleerde afstandsinformatie langs de X-, Y- en Z-as, volgens het globale coördinatenstelsel, in de linkerbenedenhoek in de scène.

Vrijgegeven in IDEA StatiCa versie 24.1.
