Oude BIM-links gebruiken in IDEA StatiCa
In de huidige versie van IDEA StatiCa (kijk hier) bieden we BIM-koppelingen in de Checkbot voor verschillende CAD- en FEA-software. Om up-to-date te blijven, zijn we in staat om ongeveer 2 laatste versies van gekoppelde software te onderhouden en te ondersteunen. Als je echter een BIM-koppeling wilt maken tussen de nieuwste IDEA StatiCa versie en de oudere niet-ondersteunde versie van de software van derden, dan is dit nog steeds mogelijk.
Houd er rekening mee dat we in dit geval geen technische ondersteuning bieden en dat we geen correcte functionaliteit van de BIM-koppeling garanderen (bijv. correcte import van gebalanceerde belastingseffecten).
De BIM-koppeling kan in een paar stappen worden gemaakt met behulp van de juiste .bat-bestanden uit de IDEA StatiCa installatiemap:

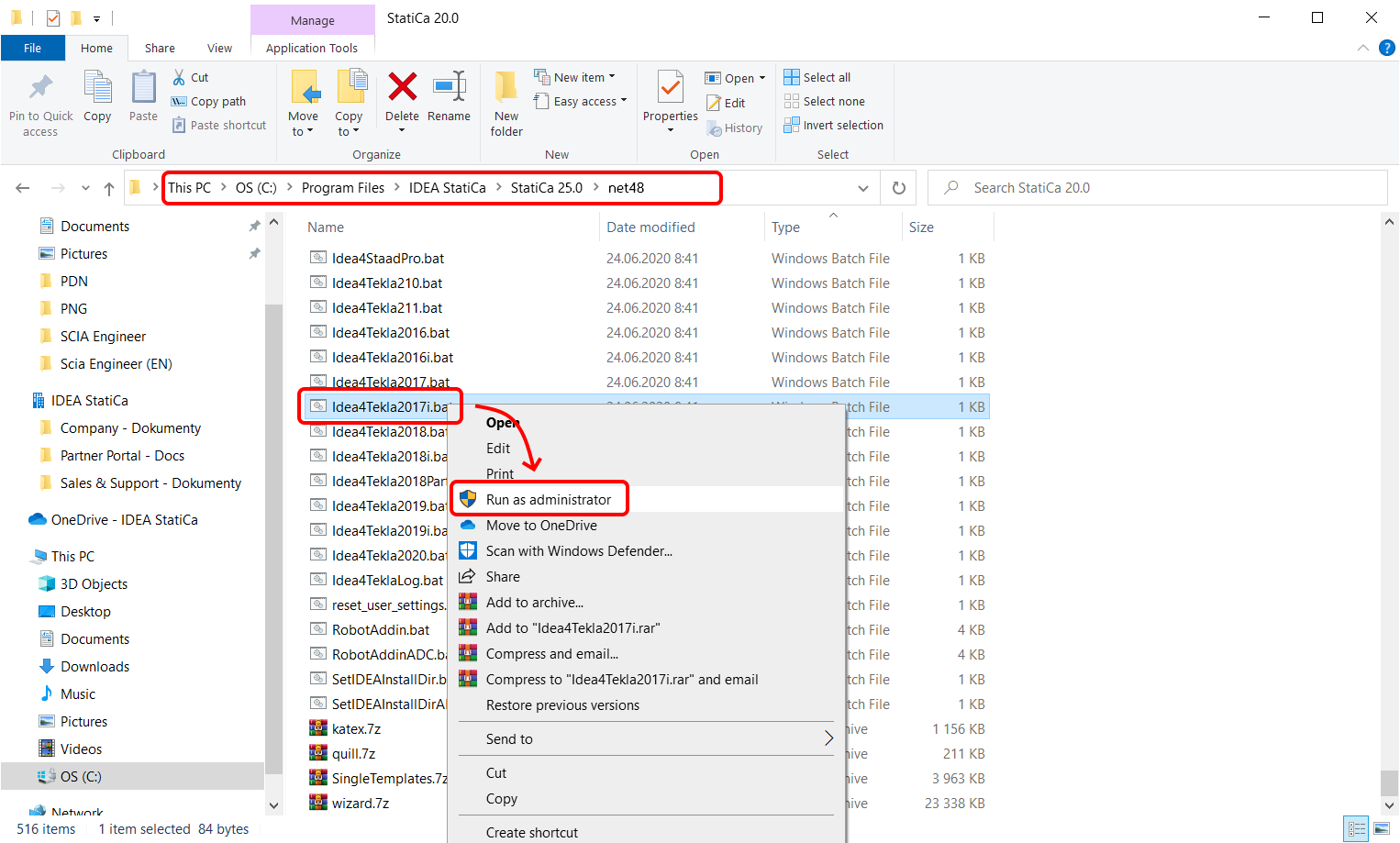

- Ga naar de installatiemap, standaard C:\Program Files\IDEA StatiCa\StatiCa XX.X
- Zoek het juiste .bat-bestand, bijvoorbeeld Idea4Tekla2017i.bat
Opmerking: Voor SCIA Engineer voert u het bestand SetIDEAInstallDir.bat uit
Opmerking: Voor Autodesk Robot Structural Analysis voert u het bestand RobotAddin.bat uit
Opmerking: Voor AXIS VM voert u het bestand AxisPluginInstall_x64.bat uit. - Voer het bestand uit via het contextmenu als beheerder
- De koppeling tussen IDEA StatiCa en de geselecteerde software wordt geïnstalleerd.
- Volg verdere instructies voor het uitvoeren van de koppeling in een relevante tutorial (bijv. Tekla Structures BIM-koppeling voor het ontwerpen van verbindingen)
Let op: sommige BIM-koppelingen naar IDEA StatiCa zijn ontwikkeld door derden, met behulp van de openbare IDEA StatiCa API (genaamd IOM). In dat geval is het beter om contact op te nemen met de daadwerkelijke ontwikkelaar. Waar kun je dit controleren? Ga naar de BIM-sectie en vind informatie over de workflow die voor jou het meest relevant is.
