Modelování mřížky a vlastní tíhy
Mřížka pro navrhování nových entit

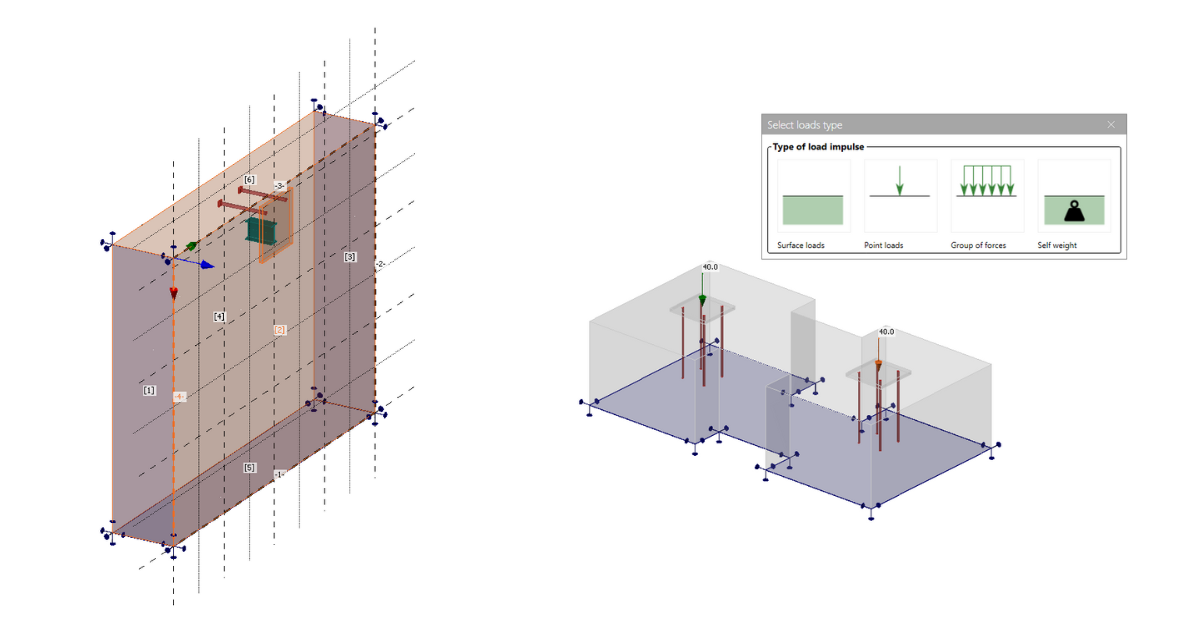

Při navrhování nebo úpravách entit v modelu, které obsahuje betonový blok, se ve scéně zobrazí mřížka v místním souřadnicovém systému, což zlepšuje orientaci ve 3D modelu. Tento rastr je zobrazen pro patní plechy, podpory, kotvy, plošná zatížení a výsledkové řezy.
Uživatelé mohou zobrazení Mřížky zapnout nebo vypnout pomocí tlačítka na pásu karet. Místní souřadnicový systém se vytvoří pomocí nastavení v mřížce vlastností. Rovina XY je definována vybraným povrchem, zatímco směr osy X je určen vybranou hranou. Velikost mřížky je pevně stanovena krokem 0,25 m.
Vydáno v IDEA StatiCa verze 24.0.4
Automatický výpočet vlastní tíhy
Aplikace Detail automaticky vypočítá vlastní tíhu konstrukčních prvků na základě jejich rozměrů a vybraných vlastností materiálu.
Lze vložit čtyři typy zatížení: Plošné zatížení, Bodové zatížení, Skupina sil a Vlastní tíha.
Další tipy a popisy funkcí, které se netýkají jen modelování, najdete v následujícím článku: Komplexní popis funkčnosti 3D Detail
Vydáno v IDEA StatiCa verze 24.0.2
