Multiselect und Multiedit in IDEA Connection

Dieser Artikel ist auch verfügbar in:
Die Funktionalität von Multiselect (Mehrfachauswahl) und Multiedit (Mehrfachbearbeitung) in IDEA StatiCa Connection ermöglicht es Benutzern, mehrere Elemente auf einmal anzupassen. So kann ein Modell schnell erstellt oder modifiziert werden.

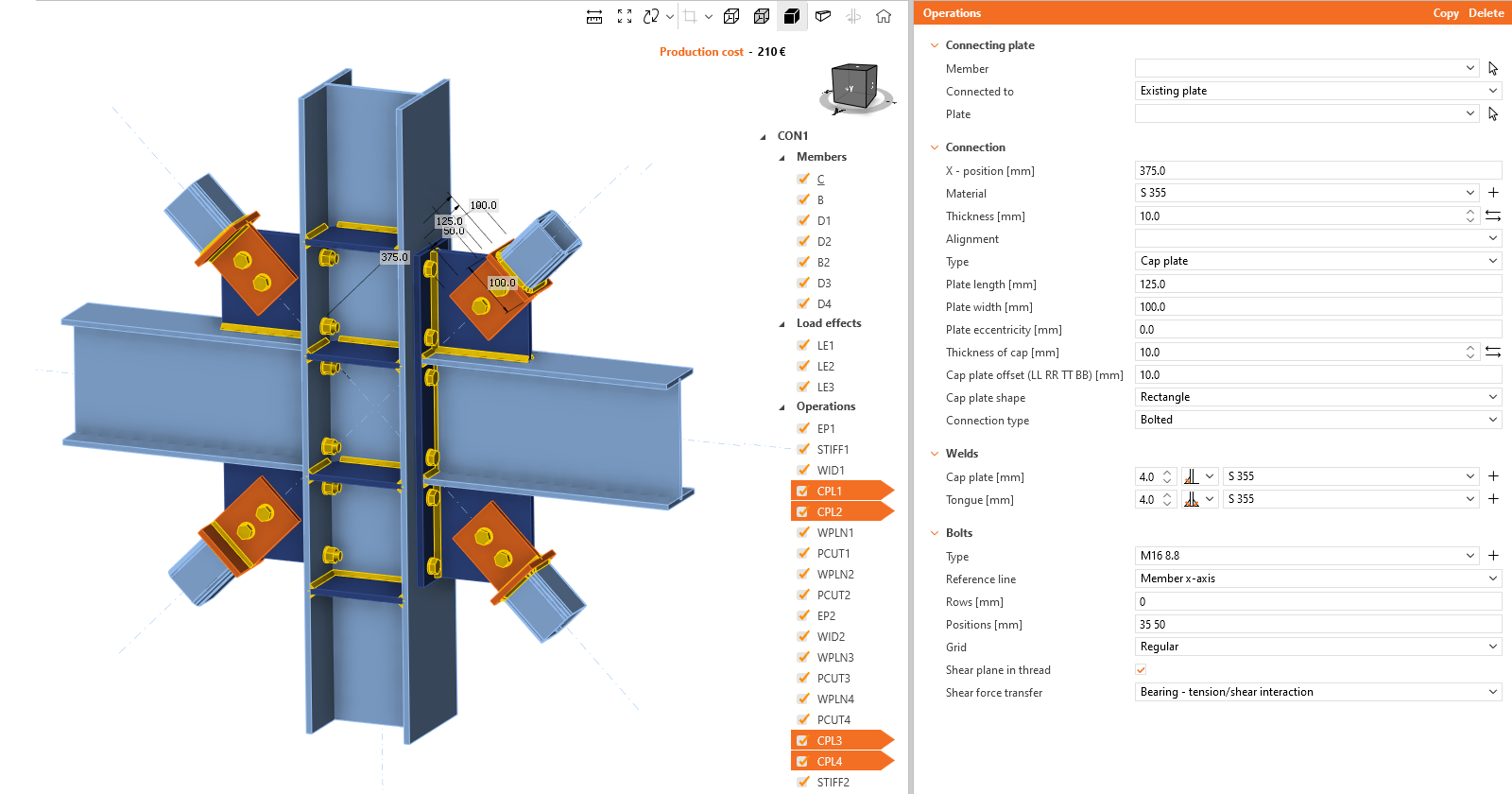

Dank des Projektbaums können Elemente und Objekte wie Bauteile, Lasteinwirkungen, Fertigungsoperationen, Temperatur und dissipative Elemente in Gruppen ausgewählt werden. Mit einem Klick können alle Aktionen, wie z. B. das Ändern der Exzentrizität eines Bauteils, das Ändern des Materials, das Kopieren und Löschen von Lasteinwirkungen usw., für die gesamte Gruppe durchgeführt werden.

Multiselect ist nur für Elemente im Projektbaum implementiert - es kann nicht verwendet werden, um Objekte in der 3D-Szene auszuwählen. Mehrfachauswahl kann auf zwei Arten durchgeführt werden:

  • Halten Sie die STRG-Taste gedrückt und wählen Sie die Elemente im Projektbaum nacheinander aus.
  • Oder wählen Sie das erste Element aus, halten Sie SHIFT-Taste gedrückt und wählen Sie das letzte Element im Projektbaum aus

Es ist möglich, mehrere Elemente desselben Typs oder verschiedener Typen auszuwählen.

Auswahl der gleichen Art von Elementen (homogene Auswahl)

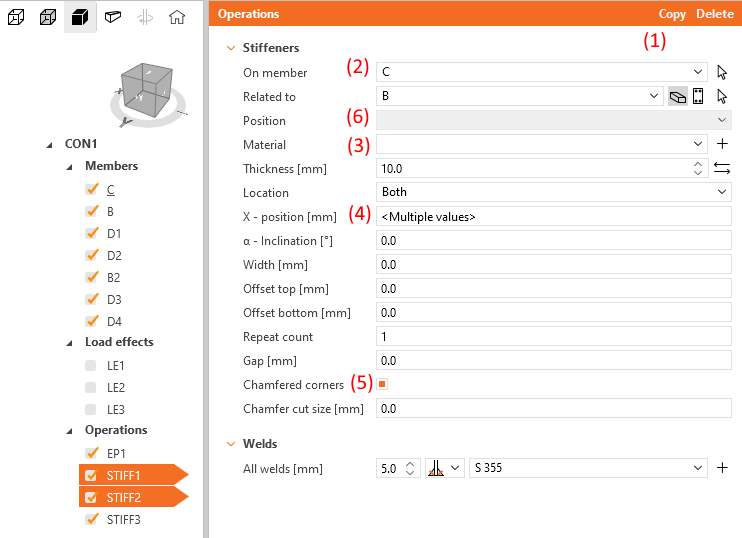

Wenn dieselben Elemente ausgewählt sind, sind die Aktionen Kopieren und Löschen (1) im Kopf des Eigenschaftenfensters verfügbar. Die Elemente werden in der gleichen Reihenfolge kopiert, in der sie ausgewählt wurden.

Das Eigenschaftenfenster kann unter Beachtung dieser Regeln bearbeitet werden:

  • Eigenschaften mit einem identischen Wert zeigen den eingegebenen Wert an (2)
  • Eigenschaften mit unterschiedlichen Werten sind in einem Dropdown-Menü leer (3) oder zeigen den <mehrere Werte> in einem Textfeld (4)
  • Ein Kontrollkästchen mit unterschiedlichen Werten zeigt einen orangefarbenen Punkt an (5)
  • Eigenschaften, die unlogisch oder unmöglich für eine Massenbearbeitung sind, werden ausgegraut/deaktiviert (6)

Wenn mehrere Lastkombinationen ausgewählt sind, sind nur die Aktionen Kopieren und Löschen verfügbar.

Auswahl verschiedener Arten von Elementen (nicht homogene Auswahl)

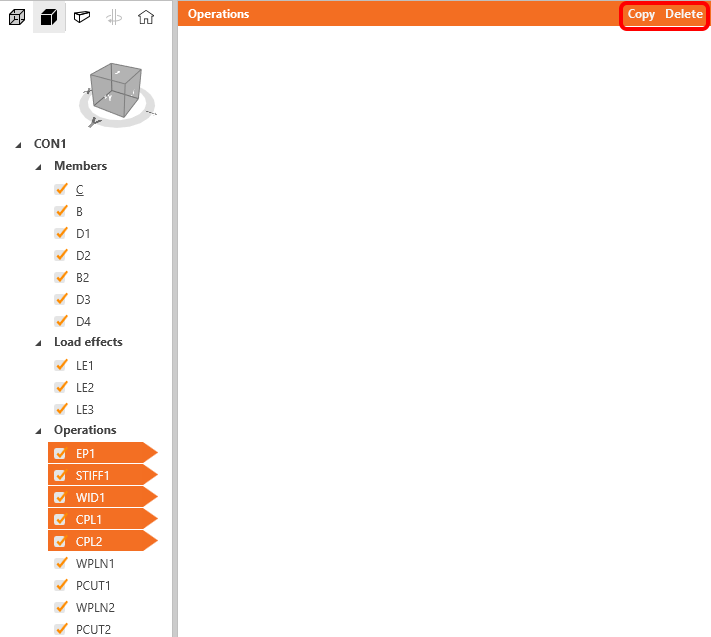

Wenn verschiedene Elemente innerhalb derselben Gruppe mehrfach ausgewählt werden, ist das Eigenschaftenfenster leer, und es sind nur die Aktionen "Kopieren" und "Löschen" verfügbar.

Wenn Elemente in verschiedenen Gruppen (z. B. Bauteile + Fertigungsoperationen) mehrfach ausgewählt werden, ist das Eigenschaftenfenster leer, und Kopier- und Löschaktionen sind nicht verfügbar.

Das Rechtsklick-Kontextmenü wird für die mehrfach markierte Gruppe von Elementen nicht unterstützt.

Veröffentlicht in IDEA StatiCa Version 24.1.
