Estructura del tejado del Estadio AFAS
Sobre el proyecto
Zwarts & Jansma Architects diseñaron una nueva cubierta que se asentaría como una chaqueta o paraguas alrededor de todo el estadio y tendría su propia estructura de soporte para no ejercer demasiada fuerza sobre el edificio existente. Se hizo hincapié en el uso óptimo del espacio interior del estadio, por lo que la cubierta debía avanzar mucho más hacia el interior del estadio, ofreciendo más protección contra la lluvia y el viento.
ASK Romein construyó la nueva cubierta del estadio AFAS en colaboración con la tecnología de construcción BAM Bouwtechniek y se encargó de la ingeniería, producción, conservación y montaje de toda la estructura de acero.
Debido a su tamaño y a la extrema complejidad de su construcción, ésta también debía ser muy resistente al viento y a la intemperie.

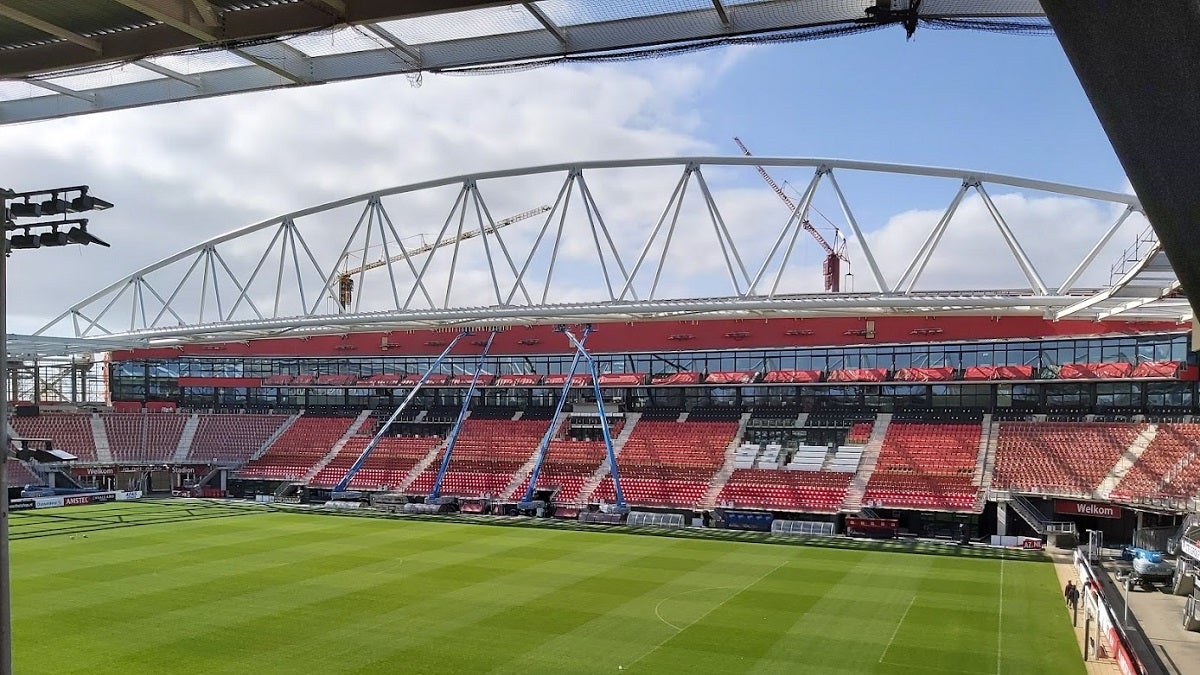

El punto culminante de la construcción es el armazón de 600 toneladas y 170 metros de largo, una enorme construcción en arco que se extiende sobre la tribuna Molenaar y sirve de techo.

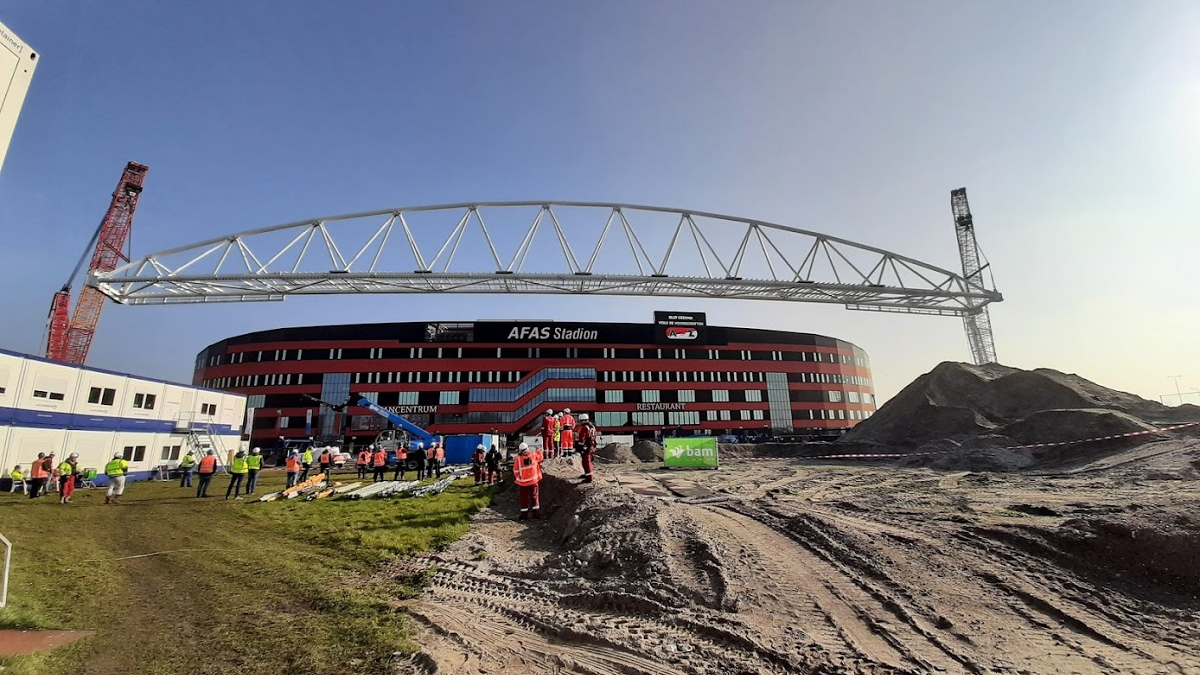

La estructura fue hábilmente izada hasta su lugar por dos gigantescas grúas sobre orugas que hubo que traer de Francia y construir in situ. Se necesitaron hasta 100 camiones para transportar el gran número de piezas necesarias para contrapesar las 600 toneladas de acero.
La megaestructura está construida con secciones circulares huecas, y sus conexiones están en parte soldadas y en parte atornilladas.
Retos para la ingeniería
Como se puede imaginar, el megatruss fue el mayor reto de la construcción. Los soportes de sus extremos eran diferentes: por un lado, estaban unidos y, por el otro, estaban unidos y se deslizaban, lo que planteaba una situación difícil que requería IDEA StatiCa además de algunos cálculos manuales.
Otro gran reto era que la estructura pudiera moverse y absorber el movimiento de las distintas cubiertas.

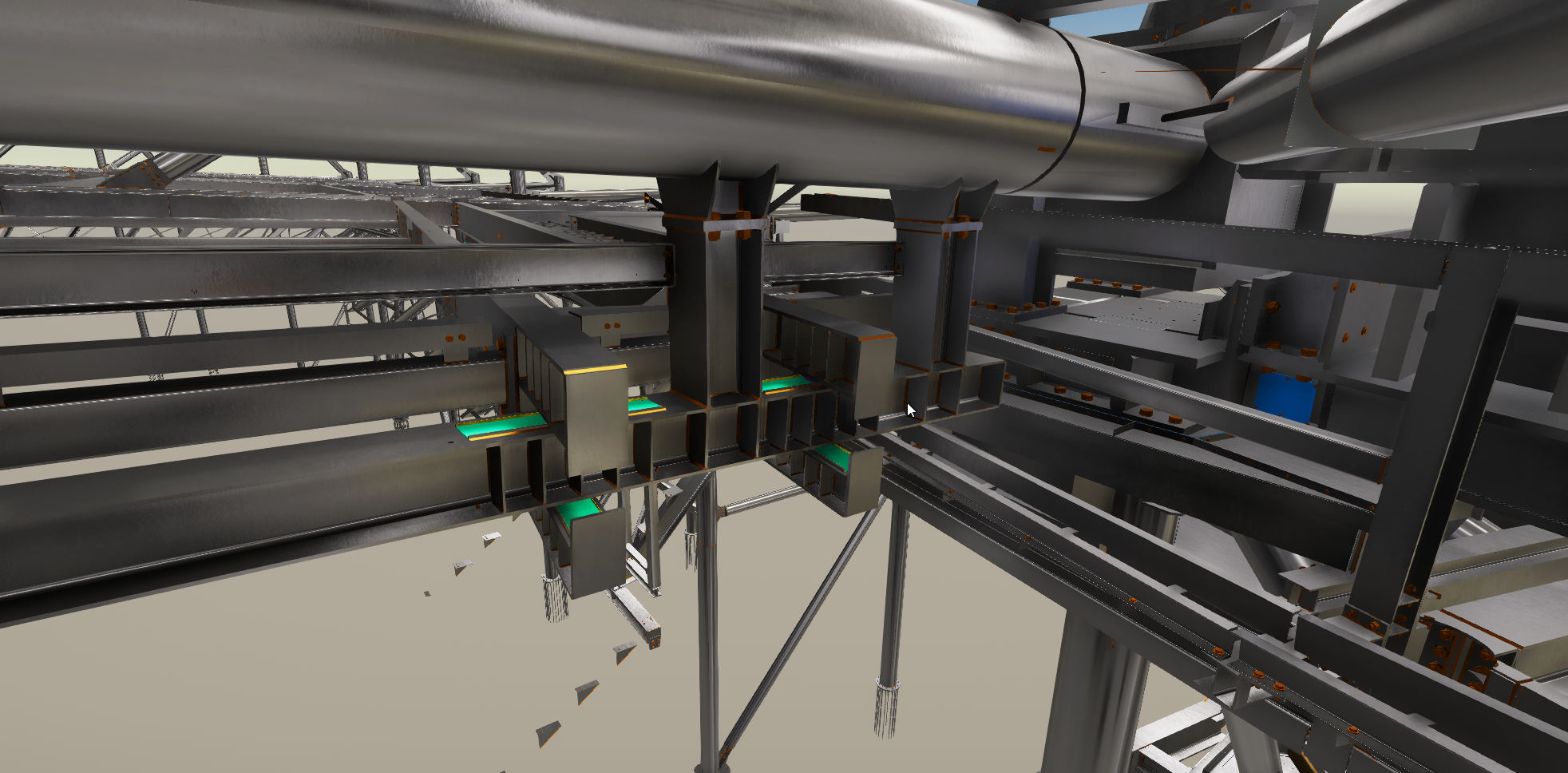

Se diseñaron varios soportes deslizantes creativos para desplazamientos en dos direcciones sin dejar de conectar fuerzas de unión para resistir el colapso progresivo. Las juntas debían poder deslizarse libremente, en algunos casos hasta 250 milímetros en ambas direcciones. Eso es medio metro de longitud de deslizamiento más un extra por tolerancias.
El equipo utilizó discos de goma y un material lubricante especial en la placa deslizante de cada viga para que pudieran moverse libremente en dos direcciones. En un caso, construyeron un diseño de "boca de cocodrilo" en el que una viga podía moverse en una dirección y la segunda en otra, cada una sin arrastrar a la otra con ella.
Todos los detalles se comprobaron en IDEA StatiCa Connection en distintas posiciones de la distancia de deslizamiento.
Soluciones y resultados
Se diseñaron, produjeron, conservaron y ensamblaron aproximadamente 2.500 toneladas de acero para crear la nueva cubierta. Y después de sólo un año desde el diseño hasta la finalización, el Estadio AFAS está completo y abierto a los espectadores una vez más.
De hecho, ahora puede acoger a casi 2.500 espectadores más gracias a que la nueva cubierta es más alta y se extiende cuatro metros más hacia el interior del estadio por todos los lados, lo que permite que haya más asientos cerca del terreno de juego y protegidos de las inclemencias del tiempo. Los postes de luz se sustituyeron por iluminación LED sostenible bellamente integrada en el borde del tejado.
El estadio renovado parece ahora más grande y audaz. Visto desde lejos, la impresionante columna vertebral de la gigantesca viga blanca brillante en el lado suroeste refuerza la identidad del Estadio AFAS, y los brazos de la grúa dan aún más fuerza y atractivo a la imponente estructura.
