Centro di supportoEsempi di verificaAnalisi a fatica – Saldature di testa di sezione a I
Analisi a fatica – Saldature di testa di sezione a I
SteelConnection designVerificationsConnectionAISC (USA)

Analisi a fatica – Saldature di testa di sezione a I

Questo articolo è disponibile anche in
ENCZDEESFRITPTNLHUROKRPLTHTRVIZH
Tradotto dall'inglese tramite IA

Questo esempio di verifica mostra le basi dell'analisi a fatica nell'applicazione IDEA StatiCa Connection. Viene analizzato il dettaglio delle saldature di testa a piena penetrazione tra sezioni a I.

Descrizione

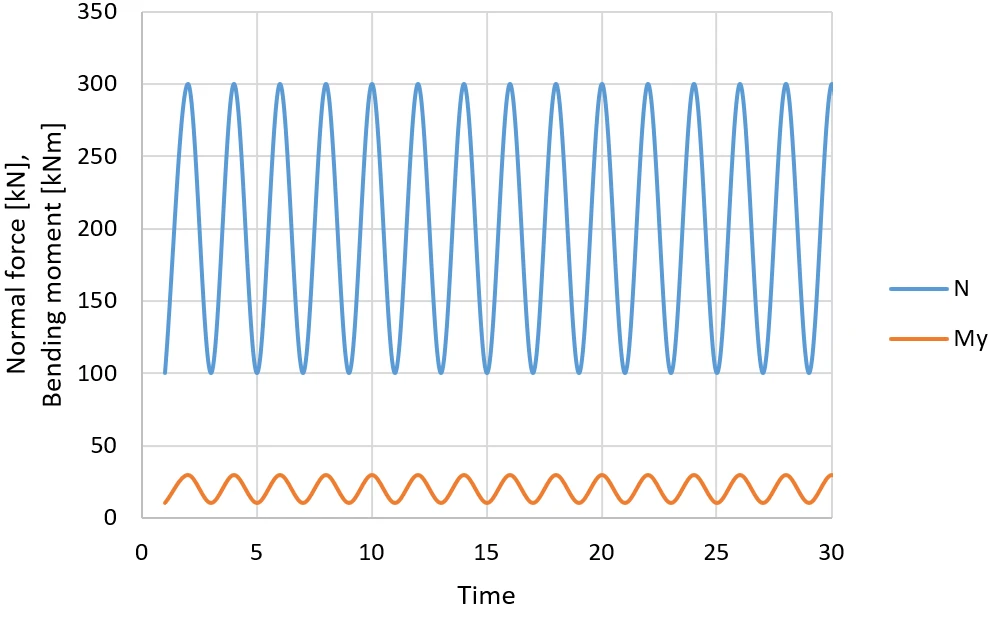

Due travi di sezione IPE 200 in acciaio S355 sono collegate tra loro mediante saldature di testa a piena penetrazione trasversali. Le travi nella posizione del dettaglio analizzato sono soggette a momento flettente e tensione normale:


Tensione normale N [kN]Momento flettente My [kNm]
Minimo10010
Massimo30030

Determinazione della tensione nominale

Il coefficiente di sicurezza γMf\gamma_{Mf}γMf​ è selezionato dalla Tabella 3.1 (EN 1993-1-9). Per questo esempio, si assume  γMf=1.15\gamma_{Mf} = 1.15γMf​=1.15.

Metodo di valutazioneConseguenza del cedimento

Conseguenza bassa Conseguenza alta
Tolleranza al danno11.15
Vita sicura 1.151.35

Metodo analitico

La tensione nominale è determinata dalla semplice formula:

σ=NA+MyWy\sigma = \frac{N}{A} + \frac{M_y}{W_y}σ=AN​+Wy​My​​

Per la tensione normale minima, si ha:

σmin=100⋅1032850+10⋅106194000=86.6 MPa\sigma_{min} = \frac{100 \cdot 10^3}{2850} + \frac{10 \cdot 10^6}{194000} = 86.6 \, \textrm{MPa}σmin​=2850100⋅103​+19400010⋅106​=86.6MPa

Per la tensione normale massima, si ha:

σmax=300⋅1032850+30⋅106194000=259.9 MPa\sigma_{max} = \frac{300 \cdot 10^3}{2850} + \frac{30 \cdot 10^6}{194000} = 259.9 \, \textrm{MPa}σmax​=2850300⋅103​+19400030⋅106​=259.9MPa

L'escursione di tensione è:

σmax−σmin=259.9−86.6=173.3 MPa\sigma_{max} - \sigma_{min} = 259.9 - 86.6 = 173.3 \, \textrm{MPa}σmax​−σmin​=259.9−86.6=173.3MPa

Non è presente tensione tangenziale. Il fattore di concentrazione delle tensioni kf è selezionato per il dettaglio appropriato. Per saldature di testa a piena penetrazione sull'intera sezione trasversale soggette a forza normale, il fattore di concentrazione delle tensioni è kf = 1.0.

ΔσR=γMf⋅kf⋅(σmax−σmin)=1.15⋅1.0⋅173.3=199.3 MPa\Delta \sigma_R = \gamma_{Mf} \cdot k_f \cdot (\sigma_{max} - \sigma_{min}) = 1.15 \cdot 1.0 \cdot 173.3 = 199.3\,\textrm{MPa}ΔσR​=γMf​⋅kf​⋅(σmax​−σmin​)=1.15⋅1.0⋅173.3=199.3MPa

Analisi CBFEM

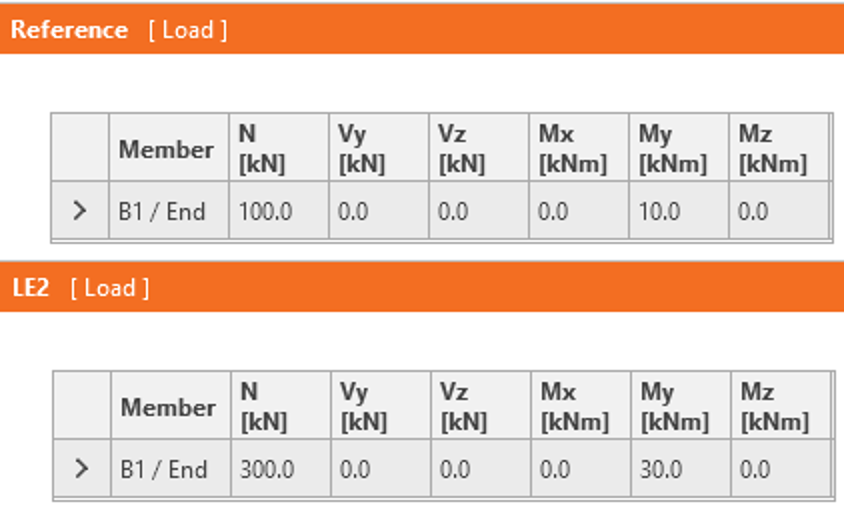

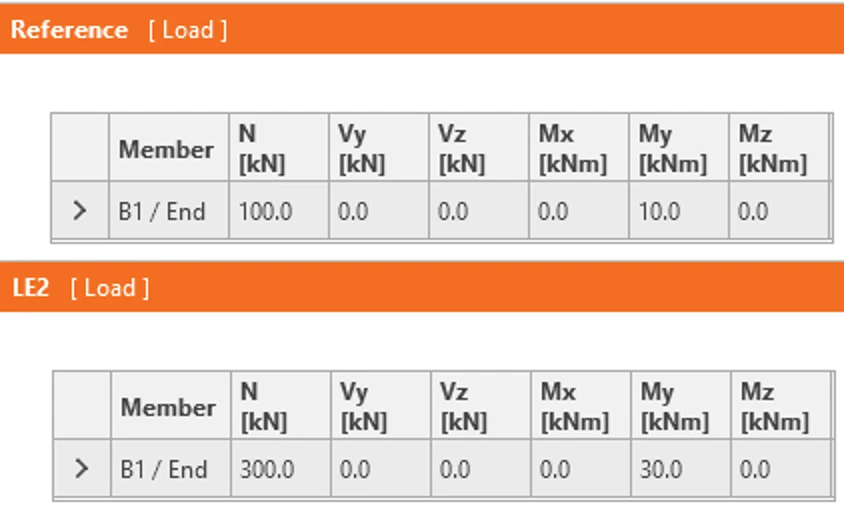

I carichi sono impostati come segue:

Il carico di riferimento è il carico minimo e LE2 è il carico massimo.

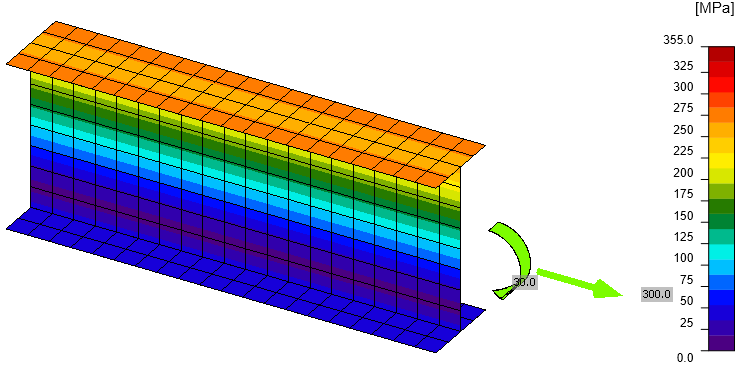

La tensione di von Mises al carico massimo (LE2) mostra che nessuna parte è in fase di snervamento.

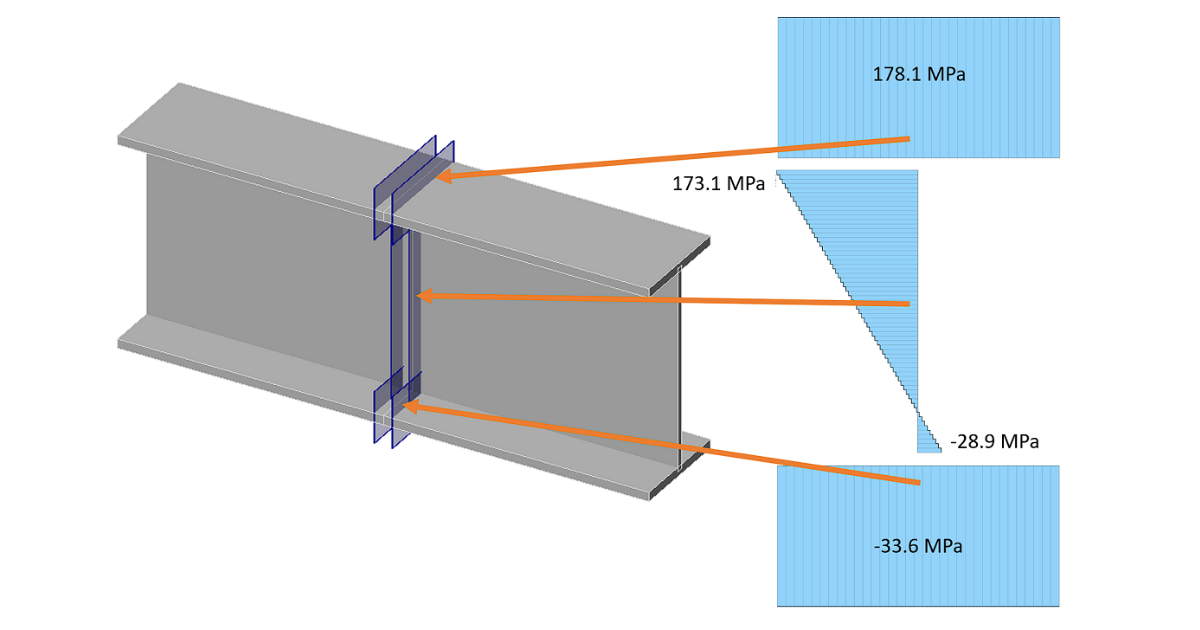

I piani vengono generati automaticamente in prossimità delle saldature di testa e le tensioni sono mostrate nella tabella di verifica:

Il fattore di concentrazione delle tensioni kf è ricavato dal Metodo degli Elementi Finiti e non deve essere applicato nuovamente. Il coefficiente di sicurezza deve essere utilizzato.

ΔσR=γMf⋅σmax =1.15⋅178.1=204.8 MPa\Delta \sigma_R = \gamma_{Mf} \cdot \sigma_{max}  = 1.15 \cdot 178.1 = 204.8\,\textrm{MPa}ΔσR​=γMf​⋅σmax​ =1.15⋅178.1=204.8MPa

Confronto

IDEA StatiCa mostra una tensione normale leggermente superiore (178.1 MPa) rispetto all'approccio analitico (173.3 MPa). L'unica differenza è causata dalla sezione trasversale assunta in IDEA StatiCa con parametri di sezione leggermente diversi:


RealeIDEA StatiCa
A2850 mm22772 mm2
Wy194 000 mm3188 732 mm3

Utilizzando le proprietà della sezione trasversale semplificata, si ottengono gli stessi risultati di IDEA StatiCa: σmin=89.1 MPa\sigma_{min} = 89.1\,\textrm{MPa}σmin​=89.1MPa, σmax=267.2 MPa\sigma_{max} = 267.2\,\textrm{MPa}σmax​=267.2MPa, σmax−σmin=178.1 MPa\sigma_{max} - \sigma_{min} = 178.1\,\textrm{MPa}σmax​−σmin​=178.1MPa.

Analisi a fatica

Viene mostrato un esempio di analisi a fatica mediante tensione nominale per una progettazione secondo EN 1993-1-9:2005.

La categoria di dettaglio 90 è selezionata dalla Tabella 8.3.

Per escursioni di tensione nominale ad ampiezza costante, il numero di cicli per la vita a fatica è ricavato dal Capitolo 7.1:

NR=Δσcm⋅2⋅106ΔσRmN_R = \frac{\Delta \sigma_c^m \cdot 2\cdot 10^6}{\Delta \sigma_R^m}NR​=ΔσRm​Δσcm​⋅2⋅106​

Calcolo manuale:

NR=903⋅2⋅106199.33=184 177 cyclesN_R = \frac{90^3 \cdot 2\cdot 10^6}{199.3^3} = 184\,177\, \textrm{cycles}NR​=199.33903⋅2⋅106​=184177cycles

IDEA Connection:

NR=903⋅2⋅106204.83=169 734 cyclesN_R = \frac{90^3 \cdot 2\cdot 10^6}{204.8^3} = 169\,734 \, \textrm{cycles}NR​=204.83903⋅2⋅106​=169734cycles

Il numero di cicli che il giunto può sopportare è leggermente inferiore in IDEA Connection a causa della semplificazione della sezione trasversale.

Caso di riferimento

Dati di input

Elementi: B1, B2 - IPE200

Grado dell'acciaio: S 355

Effetti del carico:

  • Riferimento: N = 100 kN, My = 10 kNm
  • LE2: N = 300 kN, My = 30 kNm

Operazioni di lavorazione: Taglio a inglese, Saldature di testa

Risultati

Escursione massima di tensione normale: 178.1 MPa all'ala superiore

Escursione di tensione tangenziale: 0 MPa

Apri nel VisualizzatoreScarica
