Miglioramenti alle esportazioni IFC

Questo articolo è disponibile in:
Sulla base dei problemi e dei feedback ricevuti in IDEA StatiCa 23.1.0, abbiamo apportato alcune modifiche, correzioni e miglioramenti all'esportazione IFC.

Qui sono elencati i miglioramenti e i dettagli relativi all'esportazione IFC nella patch 23.1.1:

Visualizzatori supportati e verificati:

Informazioni su sezioni e materiali

  • Le informazioni sulla sezione trasversale e sui materiali sono contenute nelle proprietà personalizzate (set di proprietà "IDEA_CrossSection", "IDEA_MaterialSteel*").

Aperture, taglio a intaglio migliorate

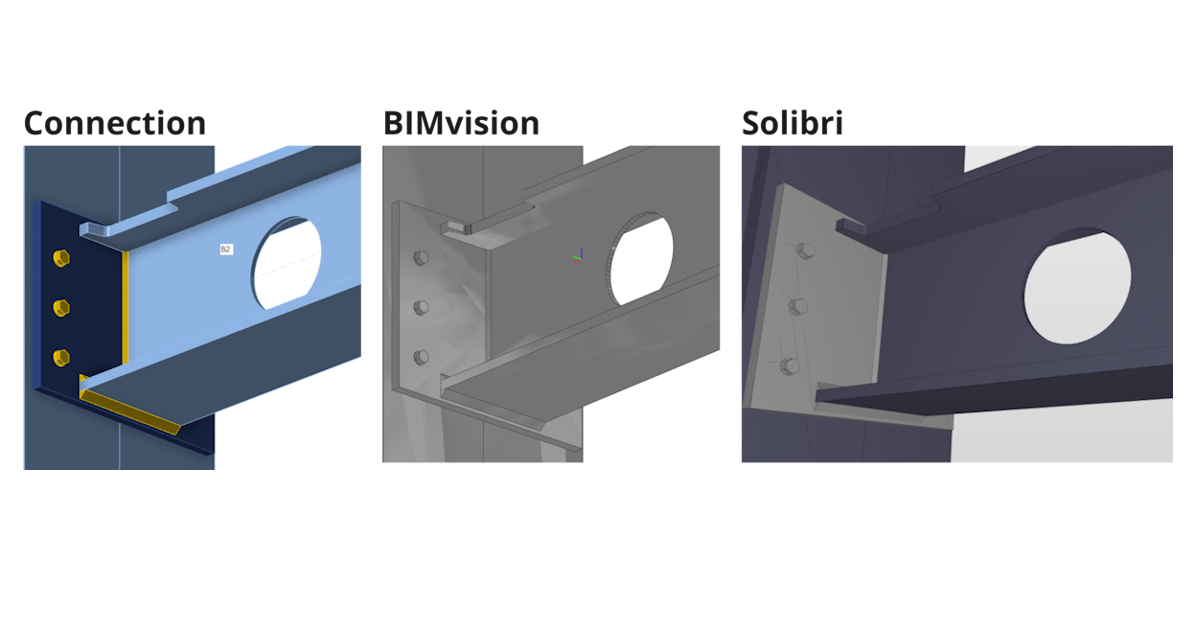

  • Le operazioni di intaglio e apertura sono pienamente supportate per l'esportazione IFC e vengono visualizzate correttamente nei visualizzatori IFC (Solibri, BIMvision e Autodesk viewer controllati).

I volumi negativi vengono esportati principalmente in IFC

  • Volumi negativi con limitazioni
    • In IDEA 23.1.1 è stato aggiunto il supporto per il membro "Tipo" Limitazione - il mirroring non è supportato (previsto per la prossima iterazione)
    • In IDEA 23.1.1 aggiunto il supporto per la piastra "Tipo" Limitazione - la piastra negativa viene esportata in IFC e deve essere disabilitata nel visualizzatore IFC (prevista per la prossima iterazione)

Miglioramento del posizionamento dei bulloni durante l'esportazione

Migliorata l'esportazione in IFC di piastre di connessione circolari con mesh disuguale

  • Le piastre circolari vengono esportate correttamente nell'IFC

Sintassi e schema IFC di IFC 2x3 convalidati dallo strumento di convalida BuildingSmart

  • https://validate.buildingsmart.org/ (nota: le regole di riferimento non sono soddisfatte di proposito - riferimento delle saldature a più bordi)

Le aste possono essere esportate in IFC da IDEA Statica

  • Le aste con sezione tondo pieno sono supportate per l'esportazione in IFC

Miglioramento del posizionamento delle saldature

  • Le saldature sono posizionate sui bordi giusti in base al modello di Connessione

Limitazioni conosciute

L'esportazione IFC dall'applicazione e dal visualizzatore IDEA StatiCa Connection è ottimizzata per esportare la geometria 3D con i parametri relativi ai materiali e alle sezioni trasversali degli oggetti contenuti.

Alcuni software supportano l'importazione di oggetti IFC e possono persino convertire gli oggetti IFC in oggetti di progettazione nativi. Vogliamo supportare il più possibile questa opportunità, ma non possiamo ottimizzarla per tutti.

Qui è possibile vedere lo stato di ottimizzazione per i seguenti software:

Tekla Structures 2022, 2023

  • È possibile importare il modello IDEA IFC
  • Gli elementi possono essere convertiti in oggetti nativi "come elemento".

Autodesk Revit 2023, 2024

  • Il modello IDEA IFC può essere importato come progetto collegato

Advance Steel 2023, 2024

  • IDEA IFC non può essere importato in Advance Steel (la geometria di rappresentazione dei confini non è supportata in Advance Steel)

Versione IFC

Viene esportato IFC 2x3 come vista di coordinamento. (nessuna opzione per le impostazioni)

Travi e piastre

Le travi e le piastre vengono esportate come geometria schiacciata, quindi non si comportano come un oggetto di dimensione. (Limitazione all'importazione di Advance Steel)

Fori per bulloni

I fori dei bulloni vengono esportati, ma non tutti i visualizzatori e gli strumenti ne supportano la visualizzazione.

Proprietà

Le proprietà esportate sono solo unità SI.
