Stuikweerstand controle met randafstanden in IDEA CONNECTION v20.1

In IDEA StatiCa versie 20.1 kan de stuikweerstand gecontroleerd worden met randafstanden p1,p2, e1 en e2. IDEA rekent zelf de correcte richting van de afstanden uit.



Uitleg n.a.v. een voorbeeld.


Staaf M1 ( b x t) : 170 x 20

Staaf M2  ( b x t) : 120 x 12

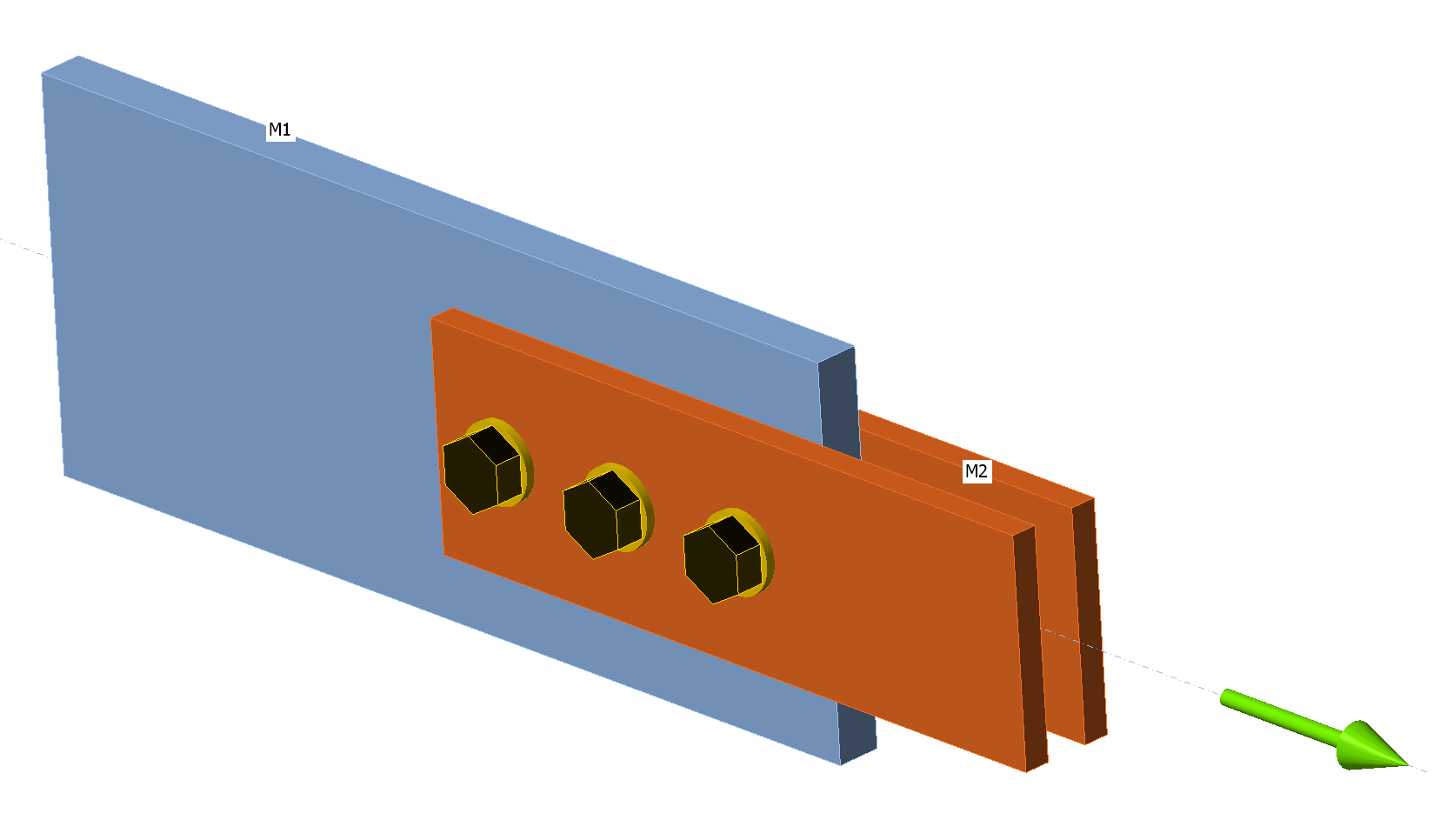

Stuikweerstand controle met randafstanden in IDEA CONNECTION v20.1

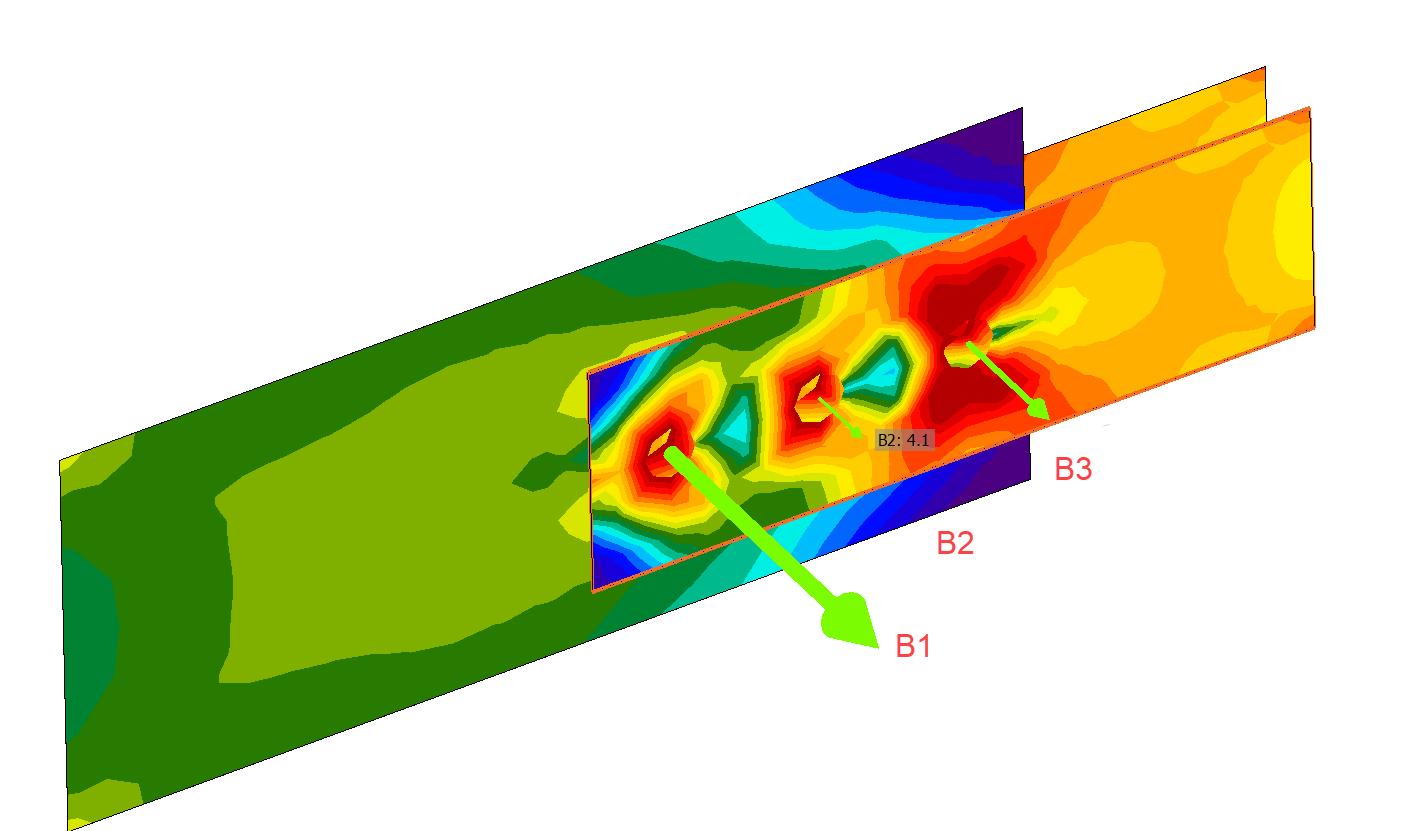

spanningen in voorbeeld stuikweerstandcontrole in IDEA CONNECTION

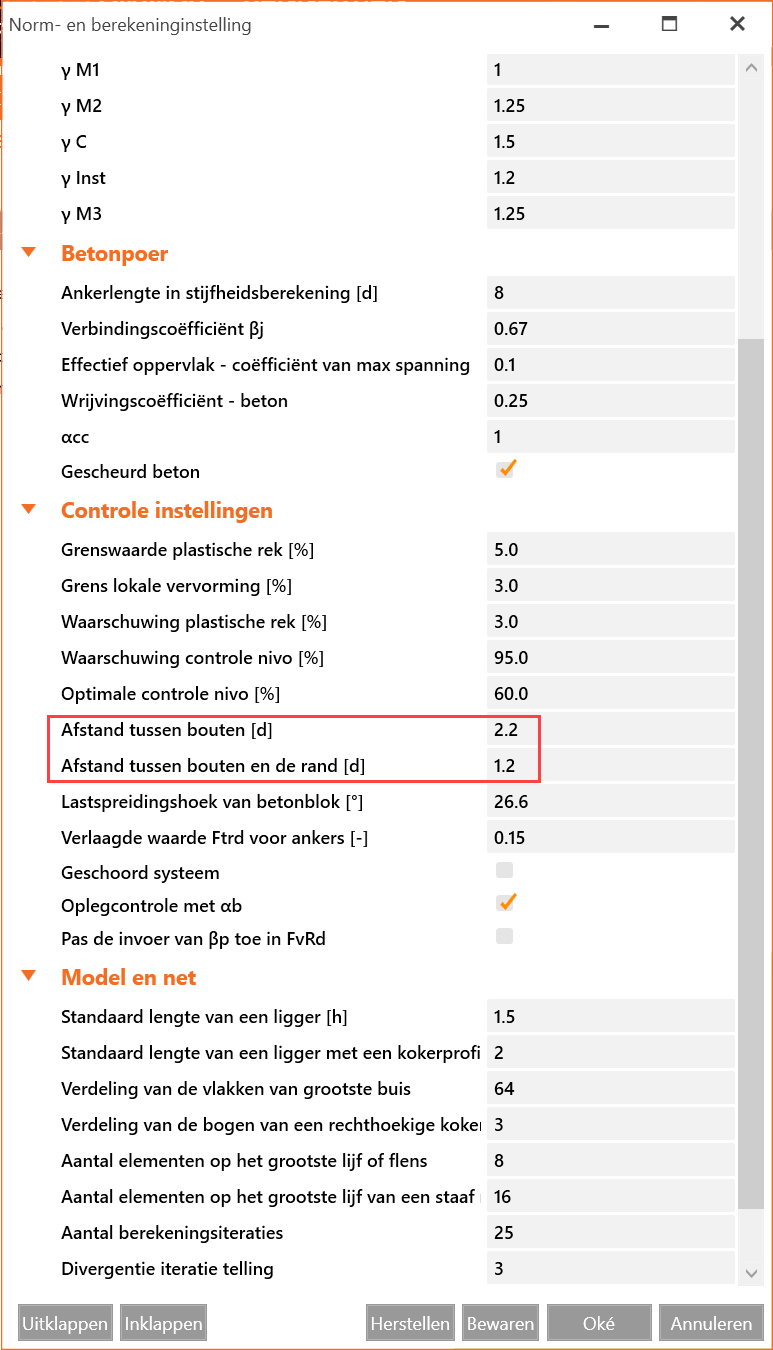

In de Norminstellingen staat de controle voor de:

- Tussenafstand van de bouten op 2.2 * d ( boutgatdiameter)

- Afstand van de bouten naar de rand op 1.2 * d ( boutgatdiameter)

Norminstellingen boutafstanden voor binnenste en randbouten in IDEA StatiCa


In de Eurocode NEN-EN 1993-1-8 Tabel 3.4 staat de berekening van de stuikweerstand.

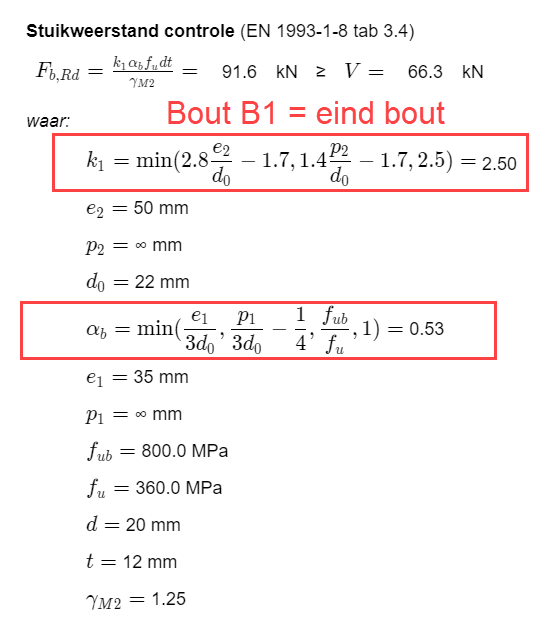

IDEA CONNECTION geeft de volgende stuikweerstand  voor B1 als eindbout  :

eindbout controle stuik IDEA

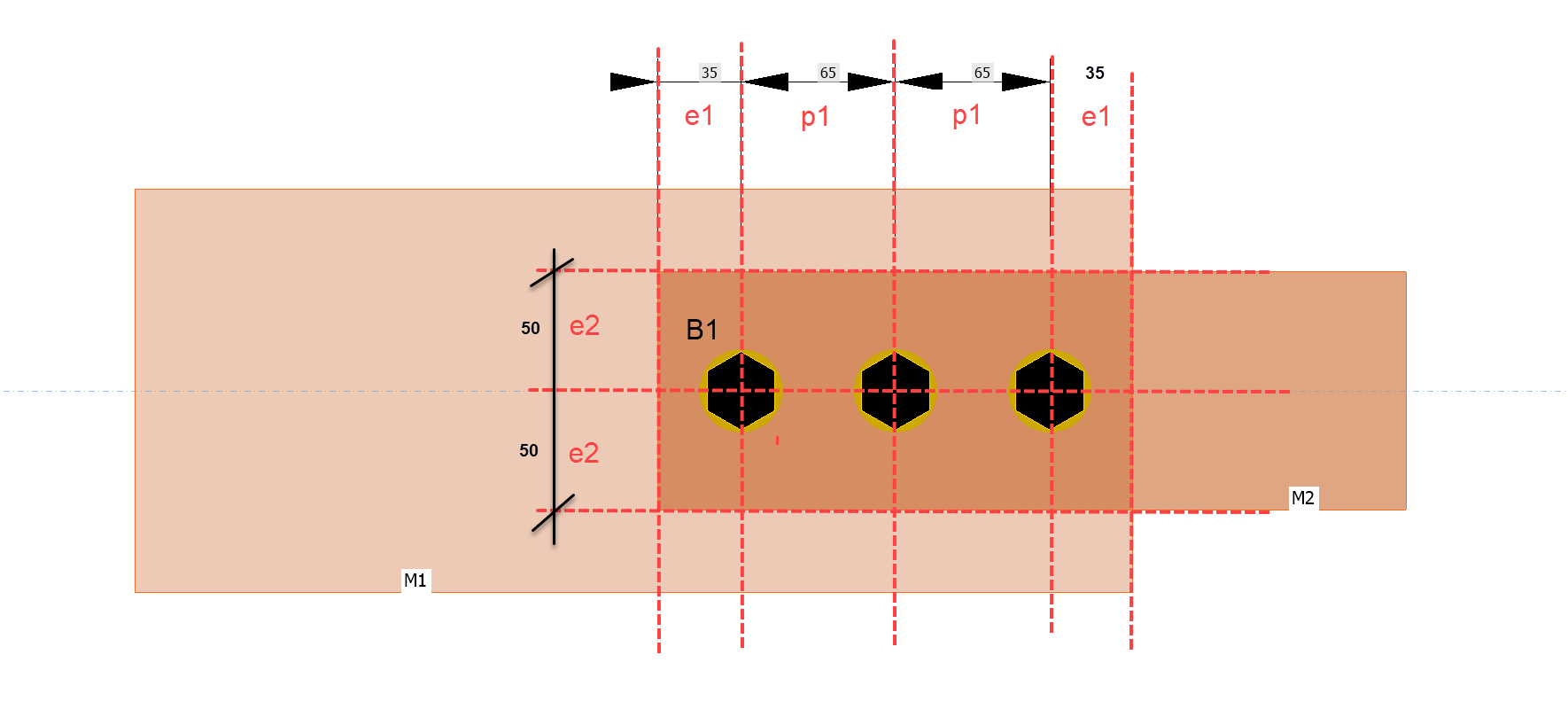

formules stuikweerstand eindbout of randbout

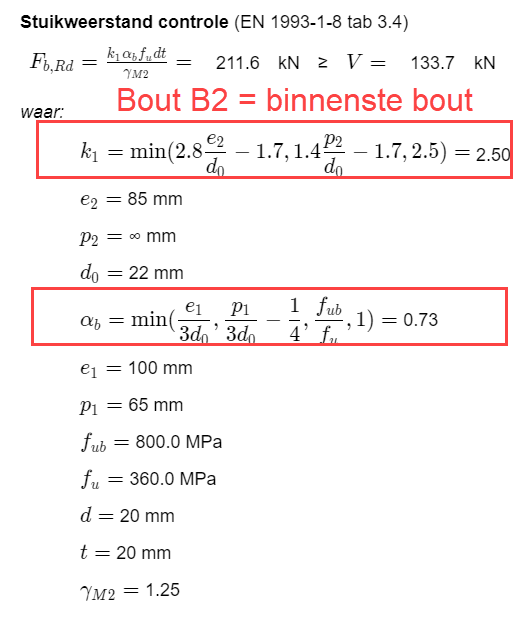

IDEA CONNECTION geeft de volgende stuikweerstand  voor  B2 als binnenste bout  :

binnenste boutcontrole stuikweerstand IDEA StatiCa

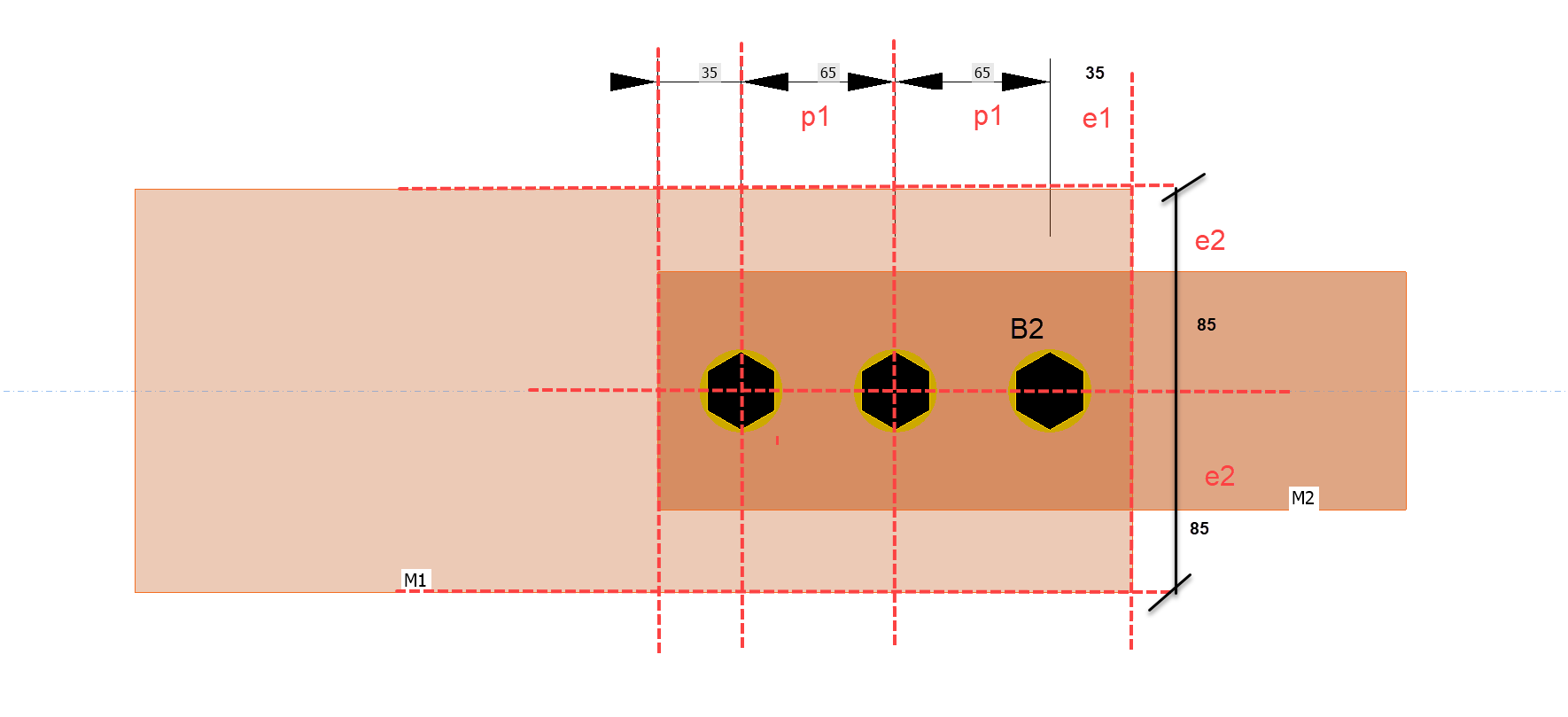

formules stuikweerstand binnenste bout controle EN 1993-1-8 tab 3.4

IDEA CONNECTION geeft de volgende stuikweerstand  voor B3 als eindbout :

eindbout stuikweerstand controle staalverbinding
formules stuikweerstand eindbout controle EN 1993-1-8 tab 3.4
