THQ, THQa-(Pet-ligger), IFB-, SFB-ligger modelleren in IDEA CONNECTION

THQ ligger Het is mogelijk om snel een THQ ligger doorsnede (hoed ligger) te definieren of te modelleren in IDEA CONNECTION.

THQ doorsnede zit in de standaard bibliotheek, en kun je definiëren bij 'samengestelde doorsnedes'.

Je dient dan zelf de afmetingen goed in te stellen.

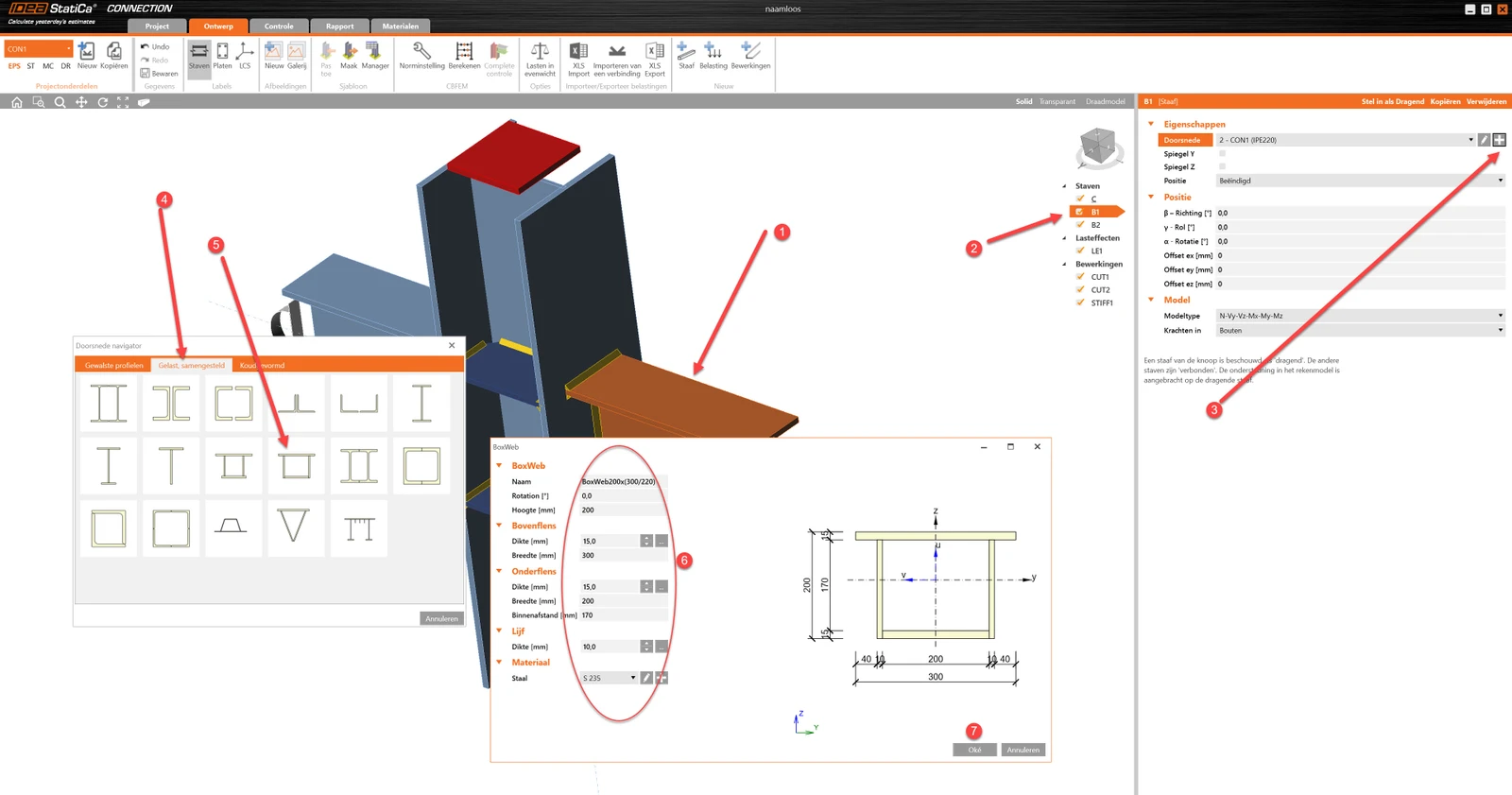

THQ doorsnede in IDEA CONNECTION

THQa ligger


Een THQa ligger ( pet ligger) definiëren gaat helaas niet met de bibliotheek.

De doorsnede zul je zelf moeten aanmaken.


IFB ligger

De IFB 'Integrated Floor Beam' doorsnede zit in de standaard bibliotheek, en kun je definieren bij 'samengestelde doorsnedes'

Je dient dan zelf de afmetingen goed in te stellen.

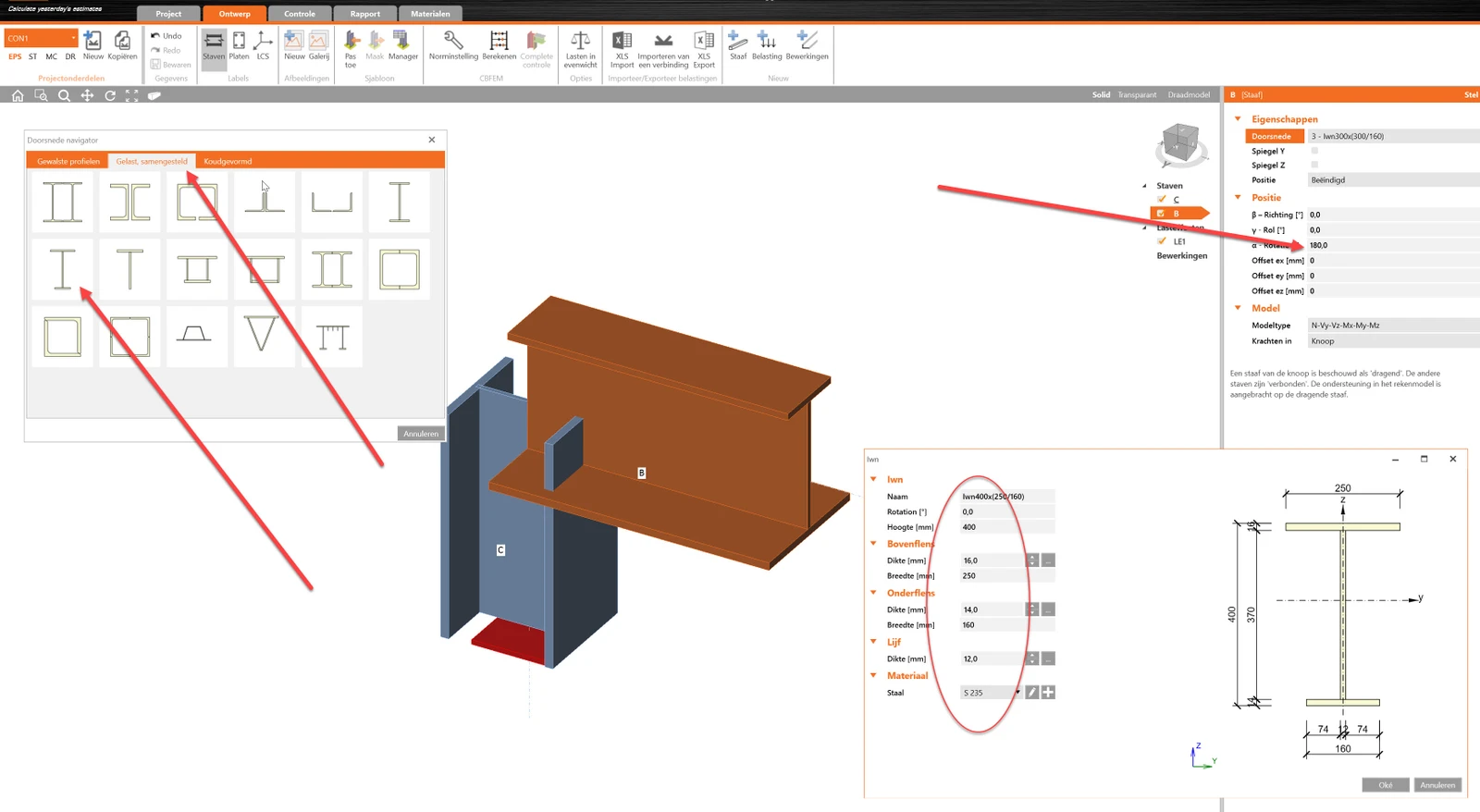

IFB doorsnede in IDEA CONNECTION

SFB ligger

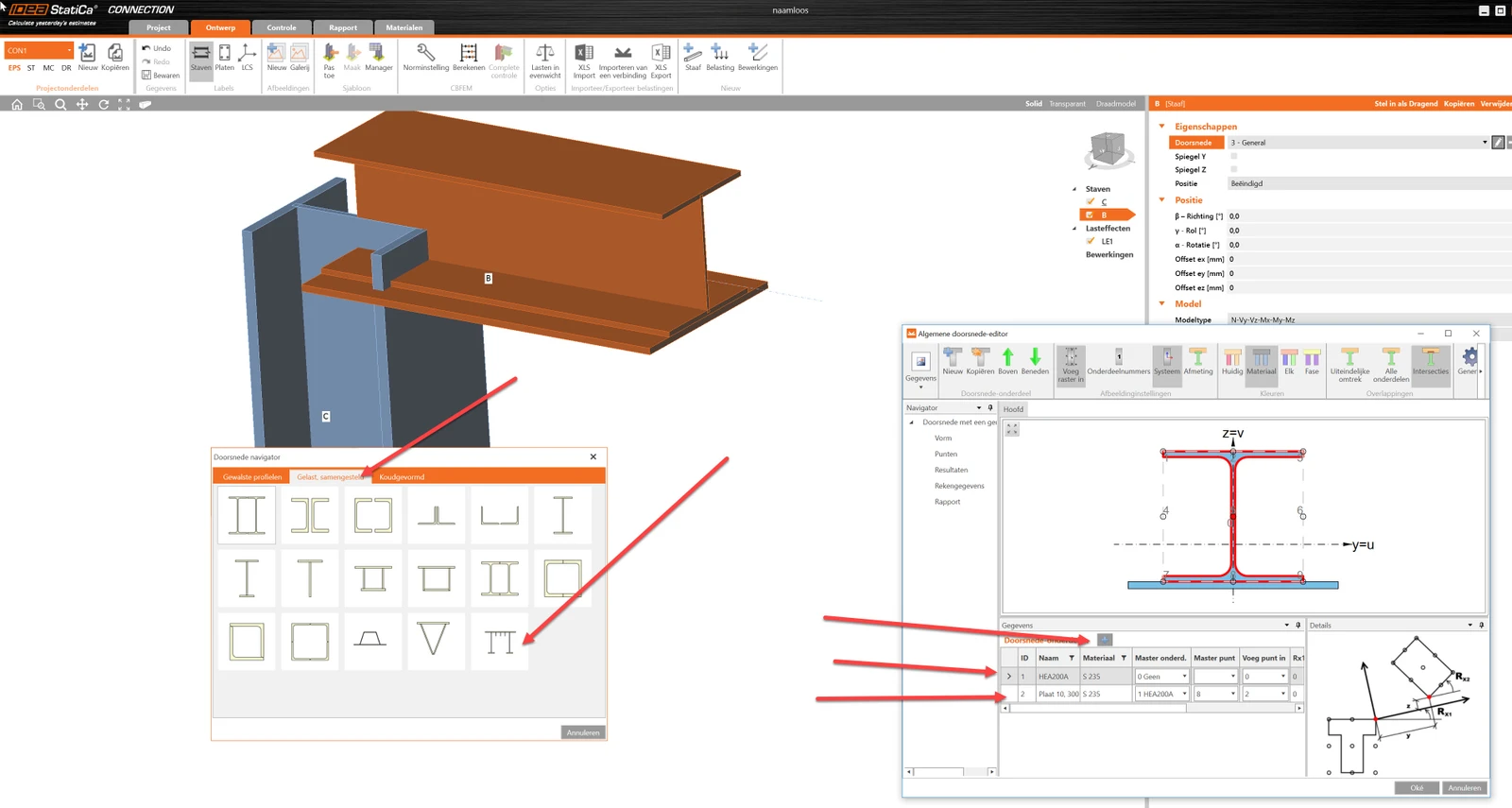

De SFB  'Slim Floor Beam' doorsnede zit niet in de standaard bibliotheek, en kun je definiëren vanuit een  'Algemene samengestelde doorsnede'

Je dient dan de onderdelen zelf toe te voegen en te positioneren t.o.v. elkaar.

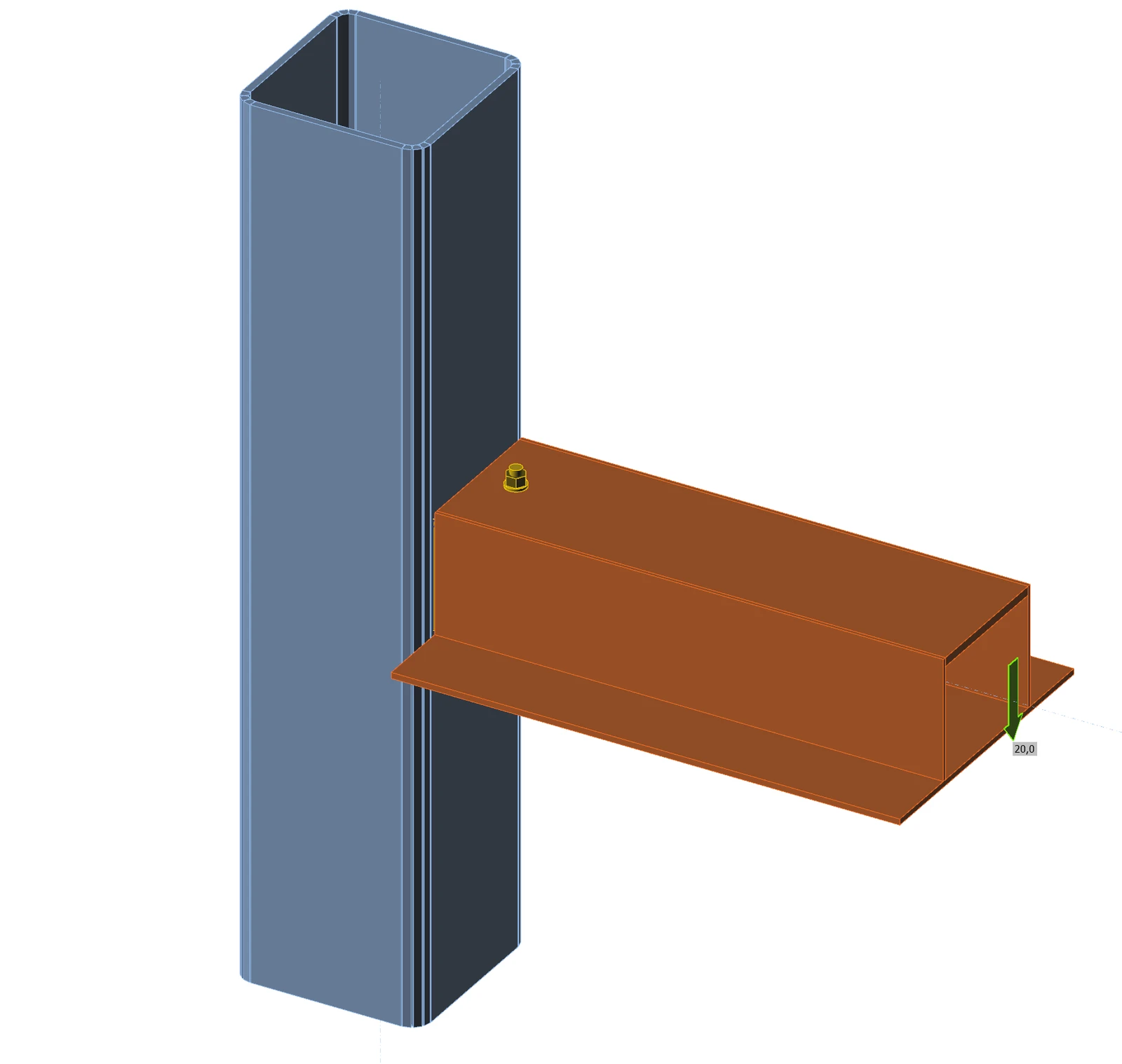

Hieronder een voorbeeld van een THQ ligger verbinding.
