Hier vindt u enkele voorbeelden waarvoor de functie 'verstijvende staaf' dient te gebruiken.
De eenvoudigste omschrijving van een verstijvende staaf is:
- 'Een staaf die meedoet aan de verbinding maar niet door het knooppunt gaat'
- Deze staaf kan niet direct worden voorzien van krachten.
- En meest belangrijk : de staaf kan aan 2 kanten afgesneden worden ( op de juiste tussen-lengte gesteld worden)

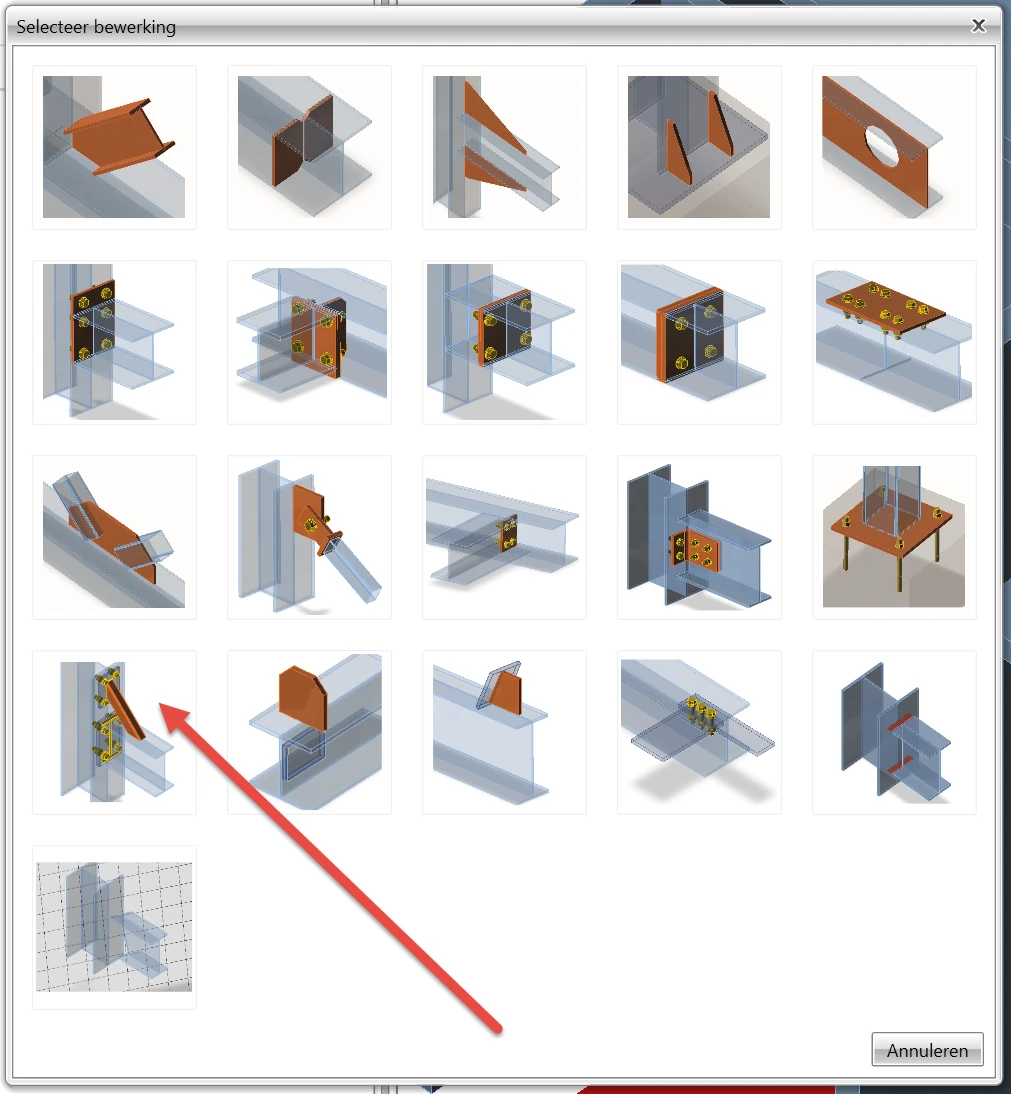

Het icoon voor de verstijvende staaf functie kunt u vinden bij ONTWERP > WERKPLAATSBEWERKINGEN

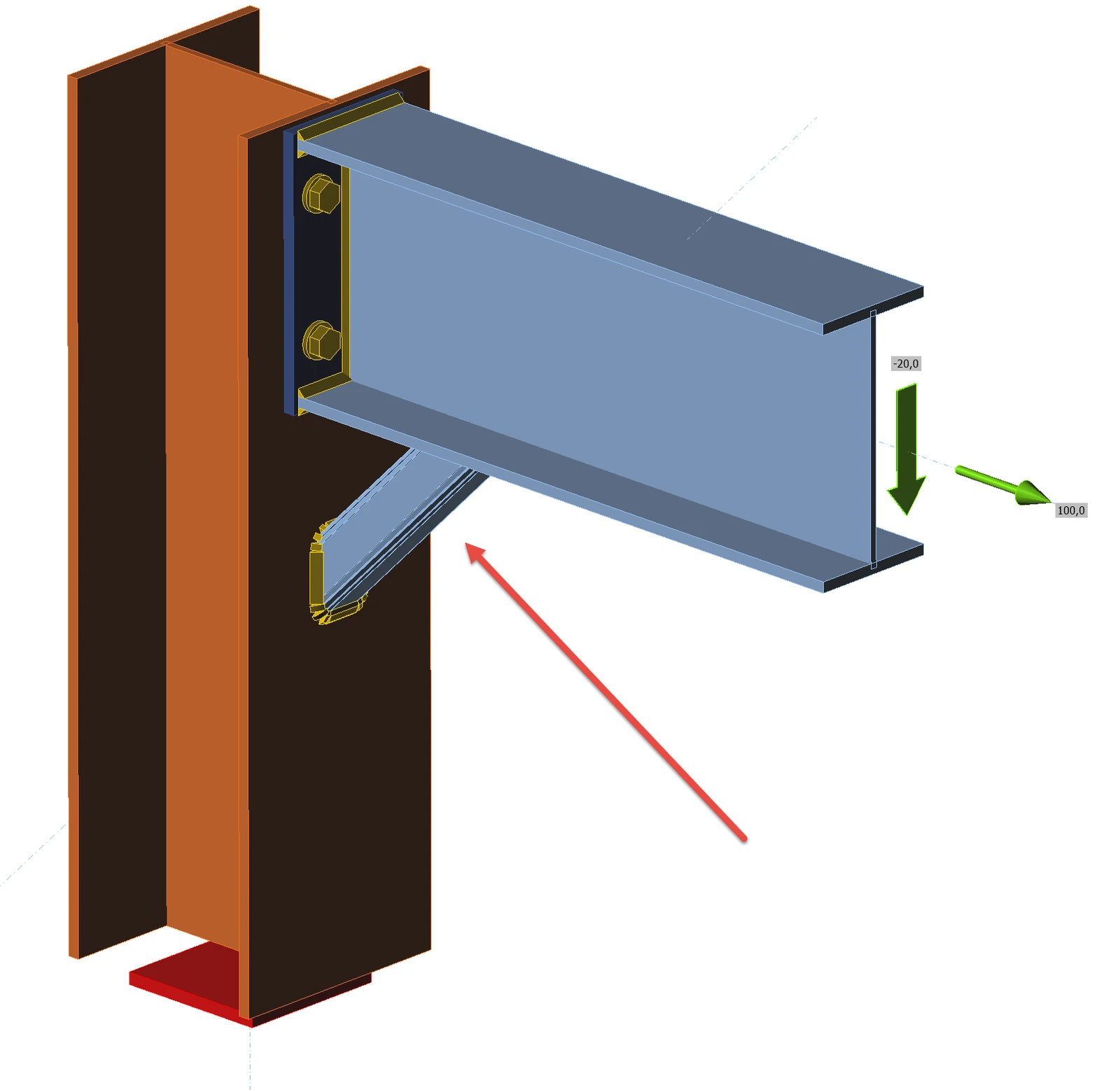

Het voorbeeld zoals gemodelleerd in bijgevoegd voorbeeld
In onderstaand scherm ziet u dat bij draadmodel aanzicht (1) alle staven zichtbaar zijn. U kunt zien dat bij in de NAVIGATOR de verstijvende staaf niet als geometrie gemodelleerd is.
de geometrie van deze verbinding bestaat alleen maar uit de kolom en de ligger. Alle andere zaken zijn werkplaatsbewerkingen bij ONTWERP.

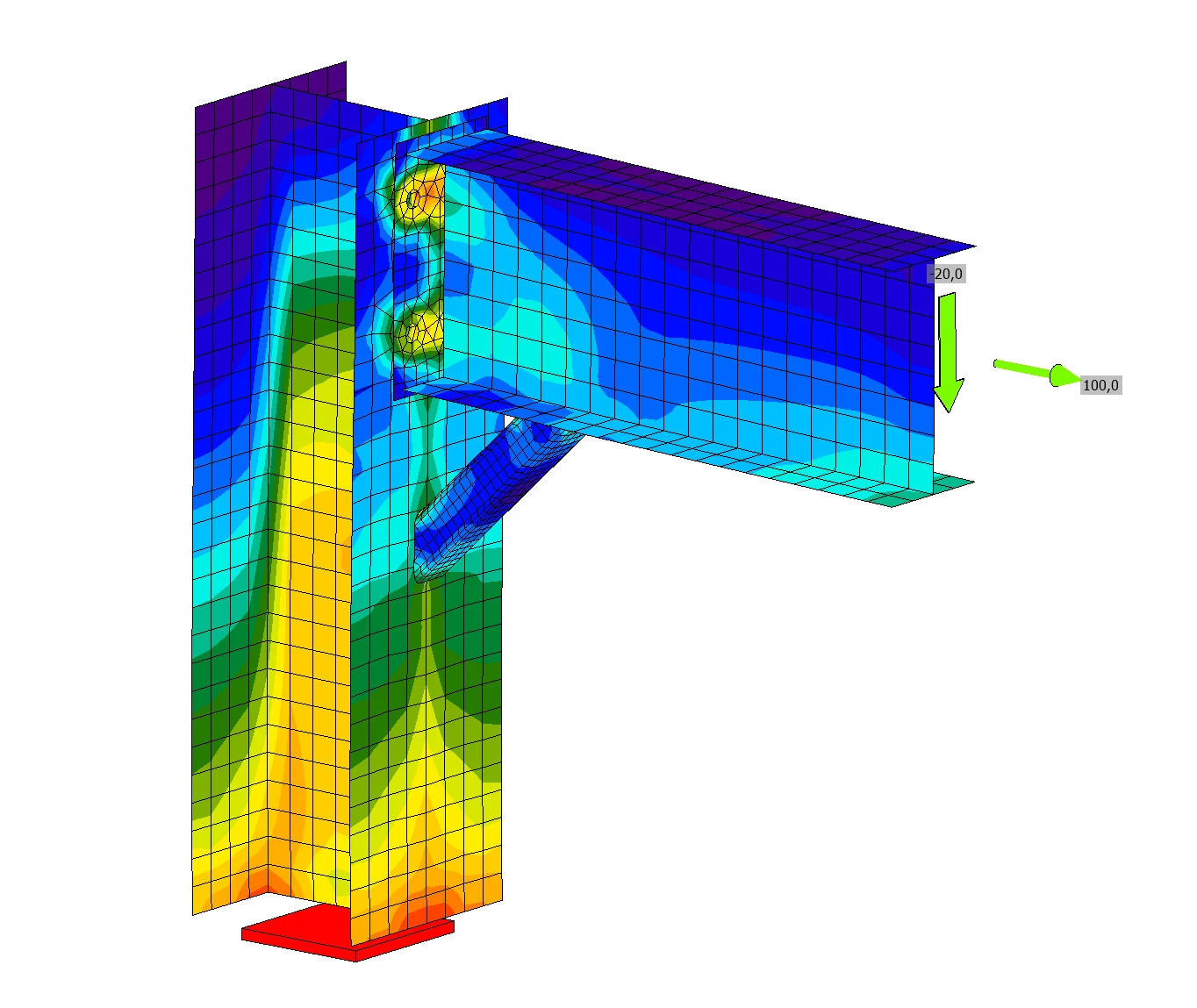

De spanningen/rek berekening wordt nu ook prima uitgevoerd.

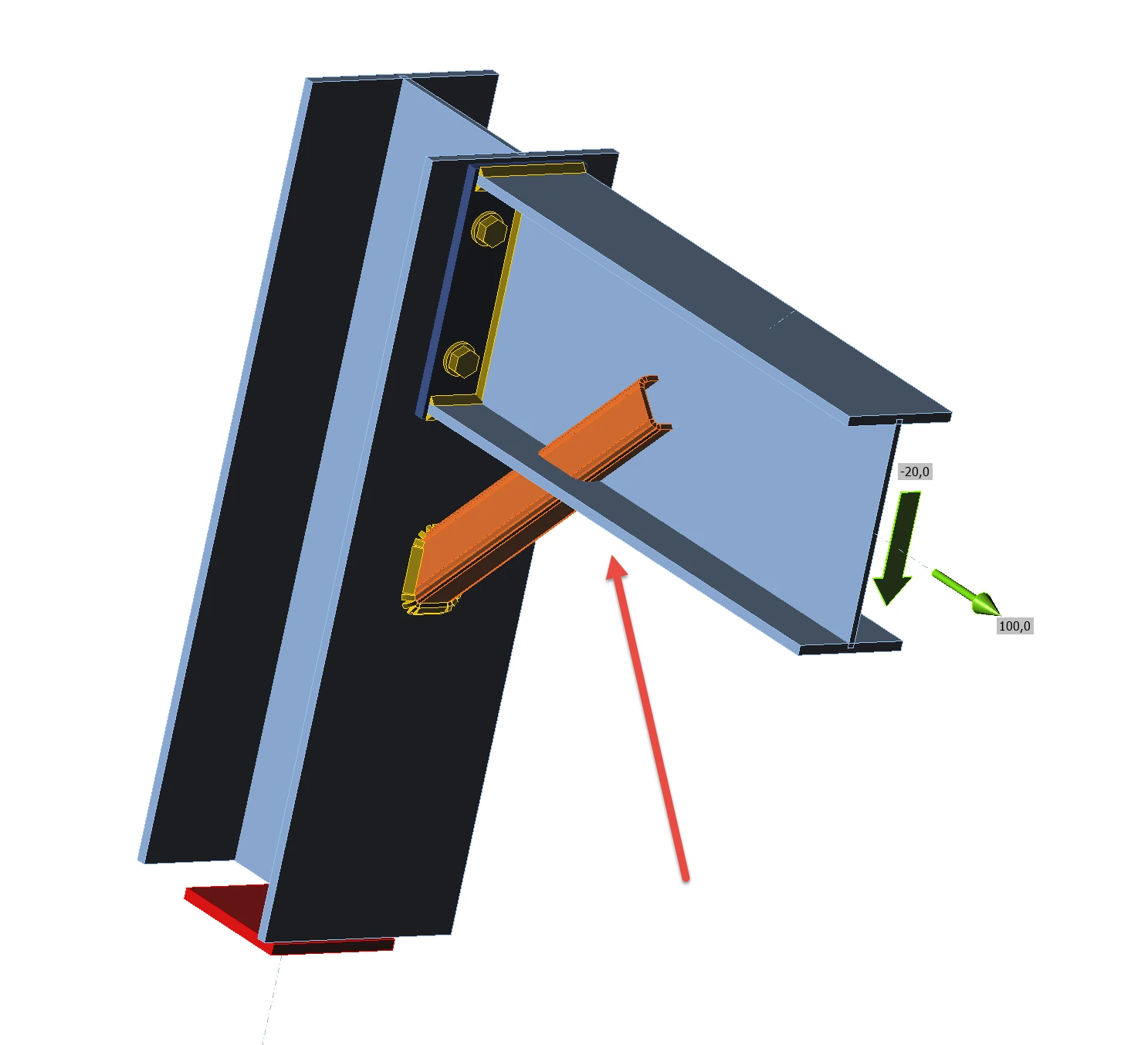

In bijgevoegd voorbeeld vindt u ook een fout gemodelleerde verbinding.
HIerbij valt onmiddelijk op dat de verstijvende staaf ( als geometrie gemodelleerd) eenvoudig niet kan worden afgesneden.
Toegevoegde downloads
- verstijvende staaf kolom 14.11.18.ideaCon (IDEACON, 89 kB)
- verstijvende staaf (1).ideaCon (IDEACON, 8 kB)
- Console_verstijvende_staaf.ideaCon (IDEACON, 12 kB)
- verstijvende staaf.ideaCon (IDEACON, 8 kB)
- verstijvende staaf voorbeeld.ideaCon (IDEACON, 67 kB)
