AxisVM BIM propojení pro návrh styčníku (EN)

Tento článek je dostupný také v dalších jazycích:
Tento návod Vám ukáže, jak aktivovat a používat propojení mezi AxisVM a IDEA StatiCa Connection.

Jak aktivovat propojení

IDEA StatiCa se automaticky integruje do FEM/BIM softwaru během svojí instalace. Stav BIM propojení s jednotlivým software můžete spravovat v aplikaci Aktivace BIM propojení.

Vezměte prosím na vědomí, že některé FEM programy vyžadují další kroky, aby se plně aktivovalo jejich BIM propojení s IDEA StatiCa.

Otevřete IDEA StatiCa, přejděte na kartu BIM a otevřete instalační program BIM propojení (Activate your BIM link...).

inline image in article

Může se zobrazit oznámení "Chcete této aplikaci povolit provádět změny ve vašem zařízení?". Pokud ano, potvrďte jej tlačítkem Ano.

Nainstaluje se BIM propojení pro vybraný software (pokud byl nalezen). Na obrazovce se také zobrazí informace o stavu jiných BIM propojení, které již mohly být nainstalovány.

inline image in article

Jak používat propojení

Stáhněte si přiložený projekt, otevřete jej v AxisVM a spusťte výpočet, abyste získali vnitřní síly na konstrukci.

BIM propojení by mělo být již zaintegrováno. Najdete jej v horní liště pod záložkou Pluginy -> IDEA StatiCa Checkbot. Tím se otevře vlastní okno aplikace Checkbot.

inline image in article

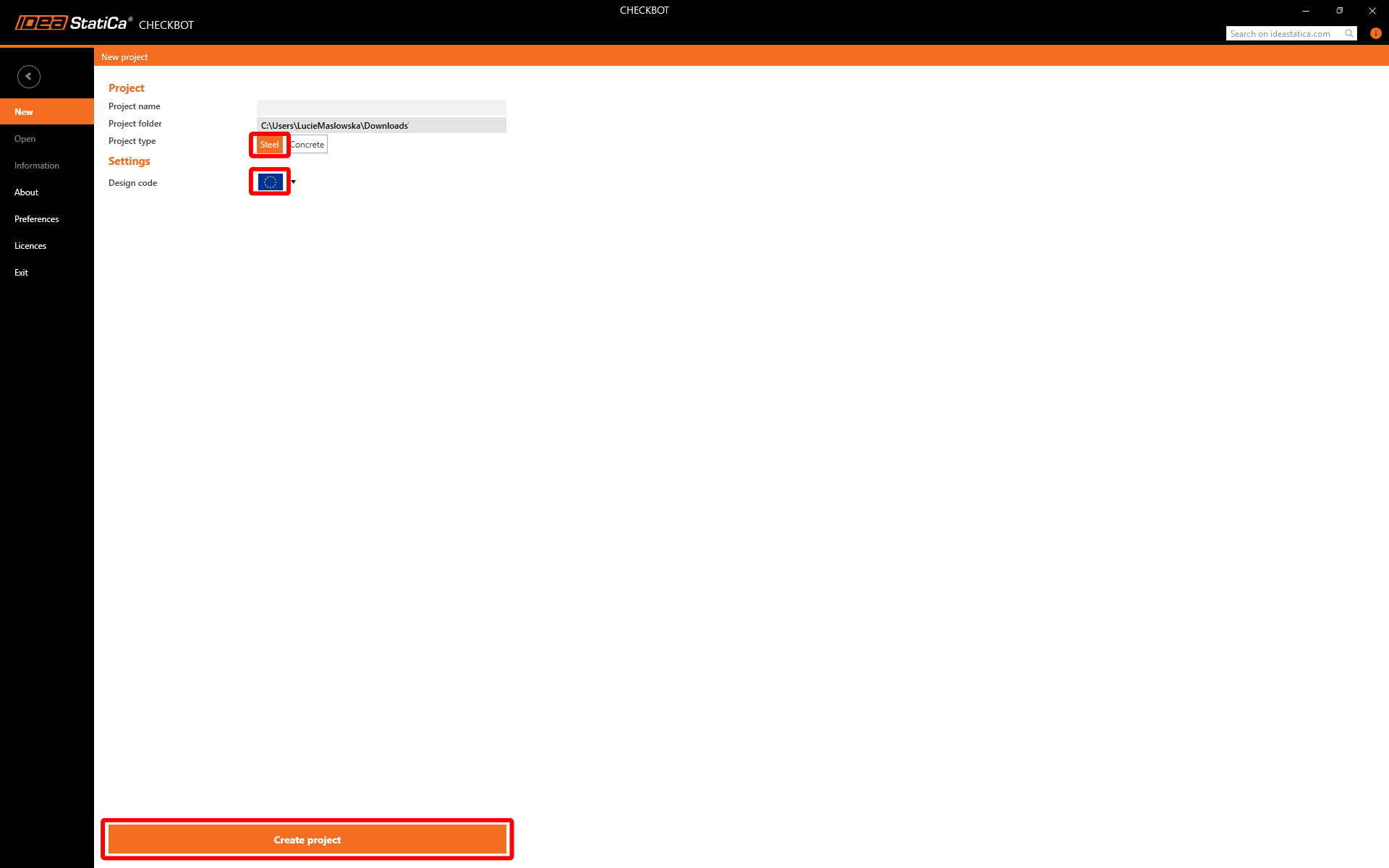

Vyberte Nový a typ projektu Ocel a normu EN. Poté klikněte na Vytvořit projekt.

inline image in article

Nový Checkbot projekt je připraven na import připojů z AxisVM.

inline image in article

V AxisVM vyberte jeden z vnitřních sloupů se ztužením a ujistěte se, že jste vybrali také nejnižší uzel.

inline image in article

Import

Poté v Checkbotu vyberte Connections.

inline image in article

Tím se sloup a jeho zatěžovací účinky importují do systému Checkbot - se stejnými souřadnicemi, orientací a velikostí průřezů jako v modelu FEM/BIM.

Upozorňujeme, že číslování uzlů a prvků se může lišit.

inline image in article

Vezměte prosím na vědomí, že 3D pracovní plocha je určena k zobrazení přehledu importované konstrukce, nikoliv detailního zobrazení se skutečnými přípoji.

Další informace o Checkbotu najdete zde.

V případě některých FEM/BIM programů můžete do Checkbotu importovat také více spojení stejným způsobem jako výše.  Místo výběru jednoho uzlu a připojených prutů můžete vybrat několik uzlů a prutů pomocí metod výběru v aplikaci.

inline image in article

Doporučujeme neimportovat všechna připojení najednou, ale vytvářet je postupně.

Geometrie

V seznamu položek projektu v části Connections a se zvýrazněným přípojem v Checkbotu můžete buď kliknout pravým tlačítkem myši a vybrat možnost Otevřít, nebo kliknout na příkaz na pásu karet Otevřít a začít navrhovat, provádět posudky a generovat protokol.

inline image in article

Nastavení prvků je převzato z původní aplikace FEM/BIM. Můžete však změnit velikost profilu libovolného prutu na hlavní obrazovce Checkbotu, ale tím se přeruší propojení s aplikací FEM/BIM v této relaci, pokud nedojde k její opětovné synchronizaci.

Importovaný přípoj se otevře v aplikaci IDEA StatiCa Connection.

inline image in article

V závislosti na tom, jak byly definovány kombinace zatěžovacích stavů, mohou se zobrazit žádné nebo jiné účinky zatížení než u preferovaného řešení FEM/BIM*.    Ve výchozím nastavení vybere IDEA StatiCa ty nejkritičtější za účelem posouzení. (* Některá řešení BIM nejsou schopna ukládat výsledky kombinací zatěžovacích stavů).

Další informace o zatíženích naleznete zde.

Návrh

Pro diagonální výztuhu použijeme přípoj s jedním šroubem. Pro tento typ spoje musíme také změnit Typ modelu prutu výztuhy na N-Vy-Vz. V seznamu Prvky vybereme výztuhu a v rozevíracím seznamu upravíme Typ modelu.

inline image in article

K vytvoření připoje použijeme  Connection Library. Zvolte možnost Návrh a IDEA StatiCa vám nabídne možná řešení pro aktuální geometrii.

inline image in article

Connection Library zobrazí možná řešení pro aktuální geometrii. Vyberte nabízenou šablonu a stiskněte tlačítko  OK.

inline image in article

Přijměte navržené hodnoty pro šrouby a betonový blok a stiskněte tlačítko OK.

inline image in article

Takto vypadá počáteční připoj.

inline image in article

S těmito výchozími parametry pro kotevní plech.

inline image in article

Toto jsou parametry pro spojovací plech.

inline image in article

Tím je návrh přípoje pro základovou desku sloupu s diagonální výztuhou dokončen.

Posudek a Protokol

Nyní spusťte posudek pomocí ikony Výpočet na panelu CBFEM na horní liště. V aplikaci IDEA StatiCa Connection můžete provádět mnoho různých typů analýz a posudků. Více informací naleznete zde.

inline image in article

Výsledky nemusí být přijatelné. V tomto případě kotvy selžou kvůli své nízké konstrukční únosnosti.

inline image in article

Můžete přejít na kartu Posudek a zkontrolovat výsledky a podrobněji se podívat na kotvy tak, že rozšíříte výpočet pomocí symbolu "+".  Vidíte, že kotvy v tahu v betonovém bloku selhávají.

inline image in article

Pro nalezení průchozího řešení musíme návrh optimalizovat. Vraťte se na kartu Návrh, zvýrazněte operaci Patní deska a změňte délku ukotvení na 200 mm a Odsazení betonového bloku na 300 mm, poté znovu spusťte analýzu a posudek.

inline image in article

Po dokončení posudku můžete na kartě Protokol vytvořit report obsahující výsledky a diagramy pro váš model připoje.

inline image in article

Posudek lze vytisknout nebo uložit v několika formátech. Více informací naleznete zde.

inline image in article

Uložte a ukončete tento připoj návratem zpět do Checkbotu.

V aplikaci Checkbot uvidíte, že vedle připoje je zelené zaškrtnutí. To znamená, že připoj je v pořádku a prošel všemi posudky. Na panelu Připoje se také zobrazí zobrazení styčníku a souhrn výsledků posudků.

inline image in article

Pokud je v Checkbotu více připojů, je třeba každý z nich otevřít, navrhnout a posoudit.

V níže uvedeném příkladu vidíte, že oba připoje kotevních plechů prošla příslušnými posudky, zatímco zbývající připoje je třeba ještě posoudit.

inline image in article

Můžete pokračovat v návrhu dalších styčníků - podívejte see jak vymodelovat střešní přípoj s výztuhami.

inline image in article

Synchronizace modelu

Někdy dojde ke změnám v modelu FEM/BIM, například se změní velikost průřezu prutu nebo zatížení. Tyto změny lze synchronizovat mezi Checkbotem a modelem FEM/BIM.

Existují dvě možné alternativy:

  • Synchronizace aktuální položky (pokud je vybrán jeden nebo více uzlů)
  • Synchronizovat celý importovaný model konstrukce
inline image in article

Chcete-li tuto funkci vyzkoušet, můžete v aplikaci FEM/BIM změnit velikost nebo tvar průřezu prutu případně změnit zatěžovací stav nebo kombinaci atd.: změnit u sloupů profil na menší průřez. Nezapomeňte znovu analyzovat model FEM.

inline image in article

V aplikaci Checkbot vyberte navržené připoje (může jich být více) a na panelu Aktuální položka vyberte možnost Synchronizace.

Projekt Checkbot bude aktualizován, návrh přípoje zůstane zachován, ale výsledky budou zneplatněny. Vidíte, že sloupec je nyní aktualizován - odpovídá změně v modelu FEM.

inline image in article

Zvýrazněné přípoje jednoduše znovu posuďte výběrem možnosti Vypočítat na panelu Aktuální položka.  Nezapomeňte, že větší změny v modelu mohou vyžadovat další kroky validace s dotčenými přípoji (jak je uvedeno výše).

inline image in article

Pokud přípoje neposkytnou požadované výsledky, můžete je znovu otevřít a optimalizovat návrh (tj. zesílit, pokud neprojdou posouzením, nebo odlehčit, pokud je využití některých částí příliš nízké).

Úspěšně jste přenesli styčník z AxisVM do IDEA StatiCa Connection pomocí aplikace Checkbot.

Známá omezení pro AxisVM

 Viz dokument ze Znalostní databáze
