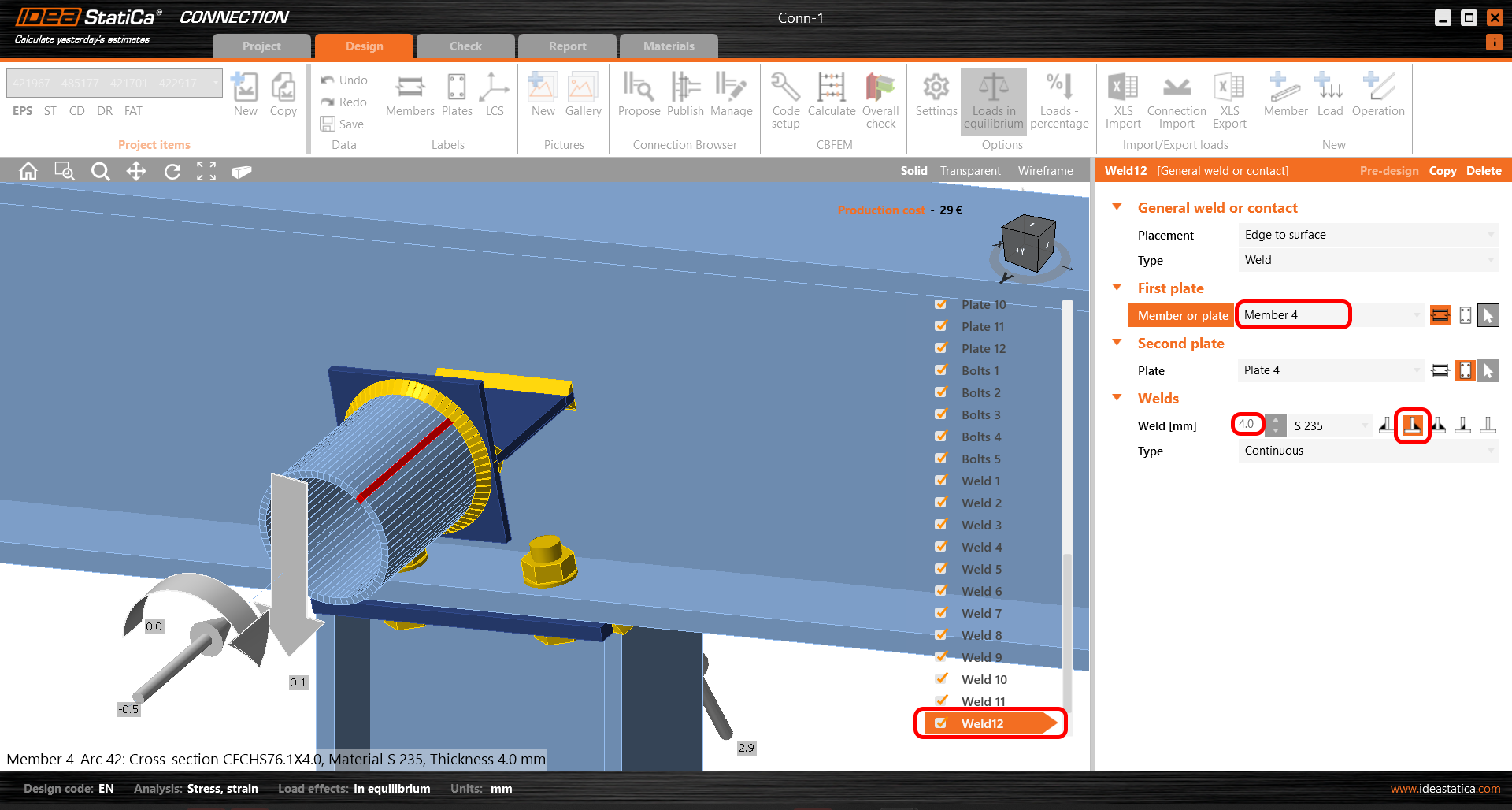

In unserem importierten Verbindungsmodell sehen wir, dass einige Schweißnähte an Rohrbauteilen fehlen. Jetzt können wir sie manuell mit der grundlegenden Schweißnaht-Operation erstellen.

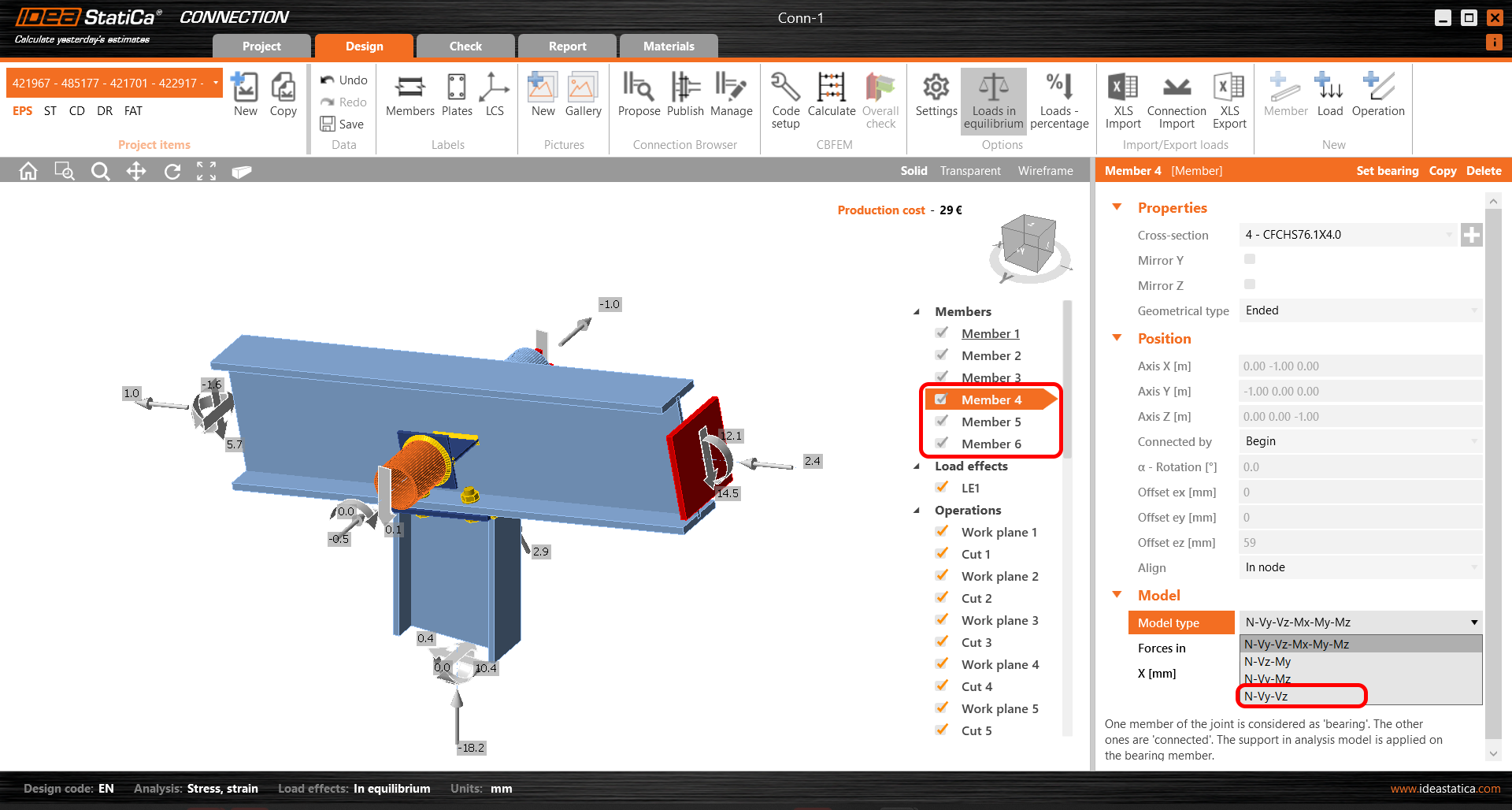

Wir werden eine einzelne Verbindung mit einer Schraube für den Abstand und ein diagonale Aussteifungsbauteil verwenden. Für diese Art der Verbindung müssen wir auch den Modelltyp der Streben auf N-Vy-Vz ändern. Wählen Sie die Bauteile in der Bauteilliste aus und ändern Sie den Modelltyp in der Dropdown-Liste.
Normnachweis und Bericht
Führen Sie nun einen Normnachweis über den Button Berechnung in der Untergruppe CBFEM durch.
Innerhalb von IDEA StatiCa Connection können Sie viele verschiedene Arten von Analysen und Normnachweisen durchführen. Weitere Informationen finden Sie hier.
Sobald der Normnachweis abgeschlossen ist, können Sie im Tab Bericht den Bericht erstellen, der Ergebnisse und Diagramme für Ihr Verbindungsmodell enthält.
Der Bericht kann ausgedruckt oder in mehreren Formaten gespeichert werden. Weitere Informationen finden Sie hier.
Speichern und beenden Sie diese Verbindung und gehen zurück zum Checkbot.

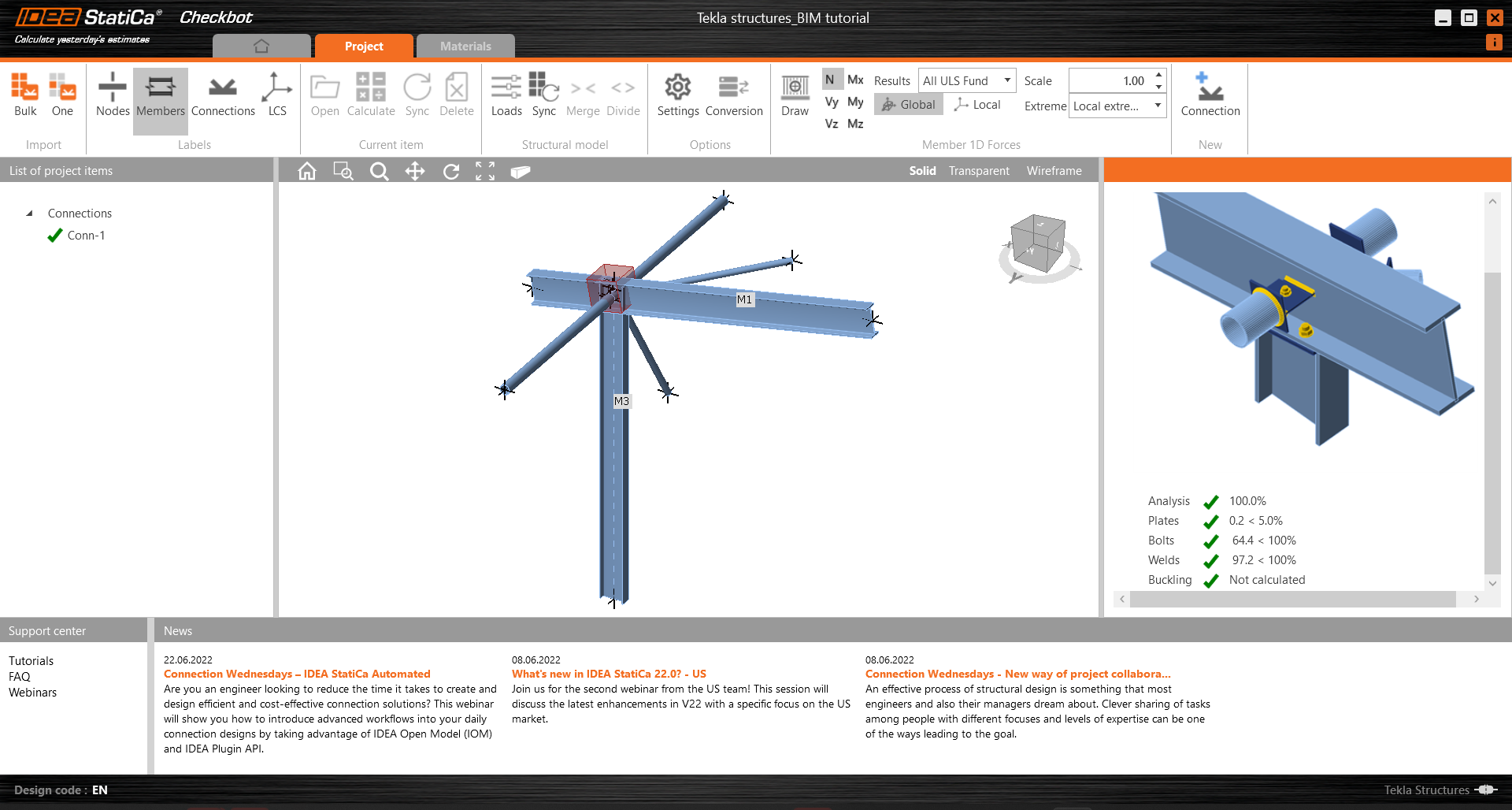

Im Checkbot sehen Sie neben der Verbindung ein grünes Häkchen. Das bedeutet, dass die Verbindung gültig ist und alle Normnachweise bestanden hat. Im Verbindungsbereich können Sie auch eine Darstellung der Verbindung und eine Zusammenfassung der Ergebnisse des Normnachweises sehen.
If multiple connections are present in Checkbot then each must be opened, designed, and code-checked.
Im Beispiel unten sehen Sie, dass unsere Fußplattenverbindung den entsprechenden Normnachweis bestanden hat, während die verbleibenden Verbindungen noch überprüft werden müssen.
Sie können mit dem Entwurf zusätzlicher Verbindungen fortfahren, indem Sie denselben Ansatz verwenden, der oben beschrieben wurde.
