Progettazione automatica di bulloni a taglio
La progettazione automatica di bulloni a taglio è un altro strumento che aiuta ad accelerare il processo di progettazione e a renderlo più semplice e automatizzato, mantenendo la sicurezza e l'efficienza dei costi. Accanto al dimensionamento automatico della saldatura in base alla duttilità e al dimensionamento automatico della saldatura in base alla stima della capacità, la funzione rappresenta il passaggio successivo nel processo automatizzato di progettazione delle connessioni.
Porta la semplificazione del processo di iterazione per trovare la progettazione corretta delle connessioni. L'autoprogetto dei bulloni a taglio tiene conto dei carichi agenti su connessioni semplici. Invece di un processo di iterazione, l'utente richiama semplicemente questa funzione di progettazione automatica e l'applicazione trova la progettazione corretta.
Come chiamare la funzione
La funzione Autoprogetto dei bulloni è predisposta per due tipi di funzionamento con bulloni: Piatto rinforzato e Piatto di giunzione.
Una volta calcolata la connessione bullonata, è possibile richiamare la progettazione automatica dal menu contestuale delle operazioni, facendo clic con il pulsante destro del mouse sull'operazione nell'albero.
Il nuovo progetto viene creato in base alle impostazioni selezionate.
Cosa accadrà
La funzione influenzerà i seguenti parametri:
- Numero di bulloni
- La geometria della griglia dei bulloni
- Geometria della piastra (piatto di irrigidimento, piatto rinforzato o di giunzione) secondo la nuova griglia dei bulloni
- Lo spessore della piastra (solo parzialmente) – per ottenere la stessa resistenza a bearing della piastra collegata (ad esempio, l'anima della trave)
Mantenendo invariato quanto segue:
- Diametro e grado dei bulloni
- Il materiale delle piastre

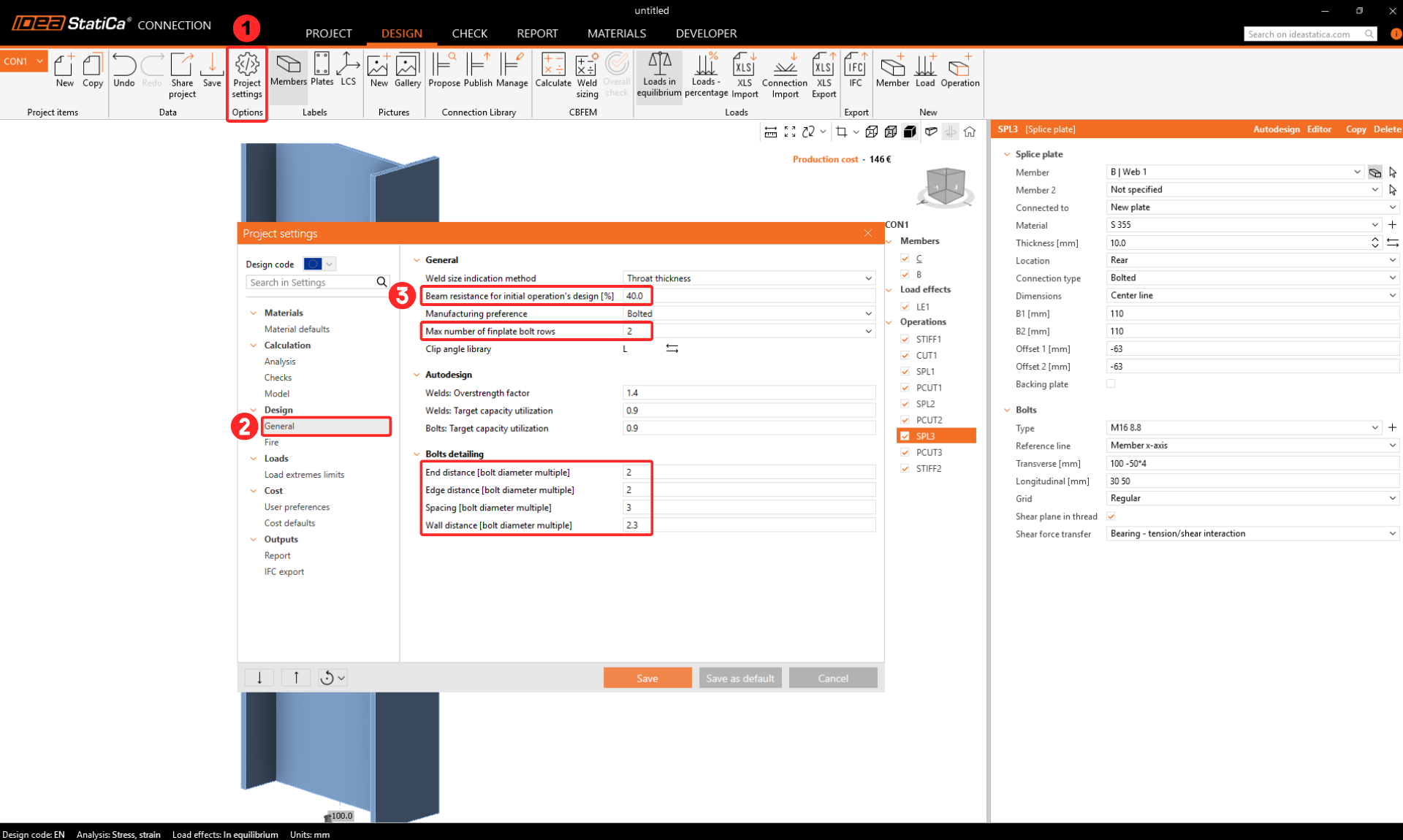

Impostazioni
Il processo è influenzato dalle Impostazioni. I seguenti valori regoleranno il processo di progettazione automatica:
- L'algoritmo controlla i requisiti di geometria in base alle impostazioni: distanza finale e del bordo, spaziatura e distanza del muro e trova la soluzione per soddisfare questi requisiti.
- L'algoritmo controlla i requisiti di geometria in base alle preferenze: nuovi arrotondamenti di entità e trova la soluzione per soddisfare questi requisiti.
- L'algoritmo verifica il target di utilizzo con i carichi reali in base al valore impostato nelle impostazioni e trova la soluzione per soddisfare questo requisito. Il valore controllato è Utilizzo a taglio (Uts).
Presupposti di base
- L'algoritmo di progettazione automatica prende in considerazione solo le forze e i momenti nel piano della piastra (N, Vz, My - generando solo forze di taglio per i bulloni) dagli effetti del carico agente nel modello. Eventuali forze di trazione che si verificano nei bulloni (generate da altri carichi o prying) non vengono prese in considerazione nel processo di autoprogetto.
- Se l'utilizzo a trazione è elevato, la progettazione automatica potrebbe fornire risultati imprecisi e l'utente potrebbe ricevere un messaggio di avviso. Viene fornito il progetto automatico, ma i risultati possono essere influenzati in modo significativo dalla forza di trazione nei bulloni.
- I bulloni nelle operazioni devono essere impostati con il tipo di forza di taglio dell'interazione trazione/taglio. La progettazione automatica non viene eseguita se i bulloni sono impostati come Attrito e l'utente riceve un messaggio di avviso.
- Le forze nei bulloni non vengono calcolate correttamente quando il modello è sovraccaricato e l'analisi viene terminata con un'enorme deformazione plastica. Pertanto, l'autoprogetto lavora con forze non corrette nei bulloni e non può dare alcun risultato corretto.
- La funzione è disponibile solo per i tipi di sezioni comuni, non tutte le sezioni trasversali sono supportate.
- Se la sezione selezionata non è adatta per posizionare la griglia dei bulloni in base ai requisiti geometrici, è possibile che venga visualizzato anche un avviso. Ad esempio, nei casi con ali strette, è impossibile rispettare i requisiti per le distanze dai bordi, le distanze dalla parete, ecc.
