Automatický návrh šroubů ve smyku

Autodesign šroubů ve smyku je dalším nástrojem, který pomáhá urychlit proces návrhu a učinit jej přímočařejším a automatizovanějším při zachování bezpečnosti a hospodárnosti návrhu. Vedle automatického dimenzování svaru na tažnost a automatického dimenzování svaru na odhad kapacity je tato funkce dalším krokem v automatizovaném procesu návrhu přípojů.

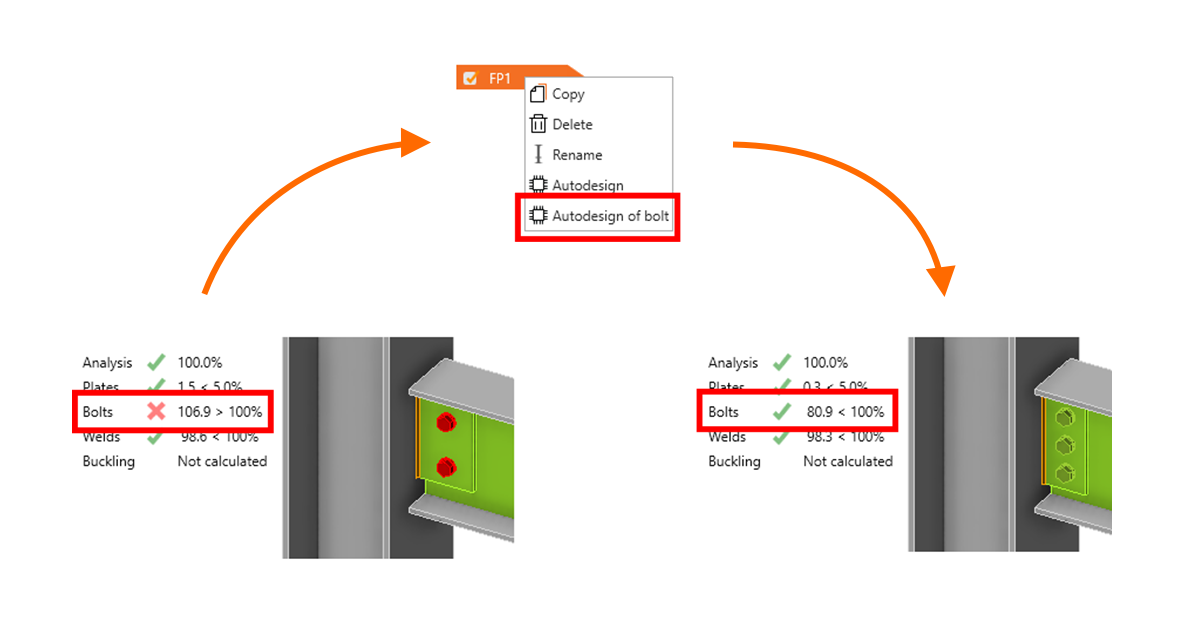

Funkce přináší zjednodušení iteračního procesu hledání správného návrhu přípoje. Automatický návrh šroubů ve smyku (a souvisejících plechů) u typických a jednoduchých přípojů zohledňuje působící zatížení. Namísto iteračního procesu uživatel pouze zavolá tuto funkci autodesignu a aplikace najde správný návrh.

Jak volat funkci

Nová funkce AutoDesign šroubů je připravena pro dva typy operací se šrouby: Přípojný plech a Příložka.

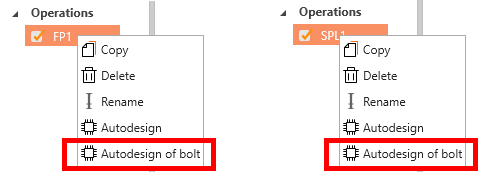

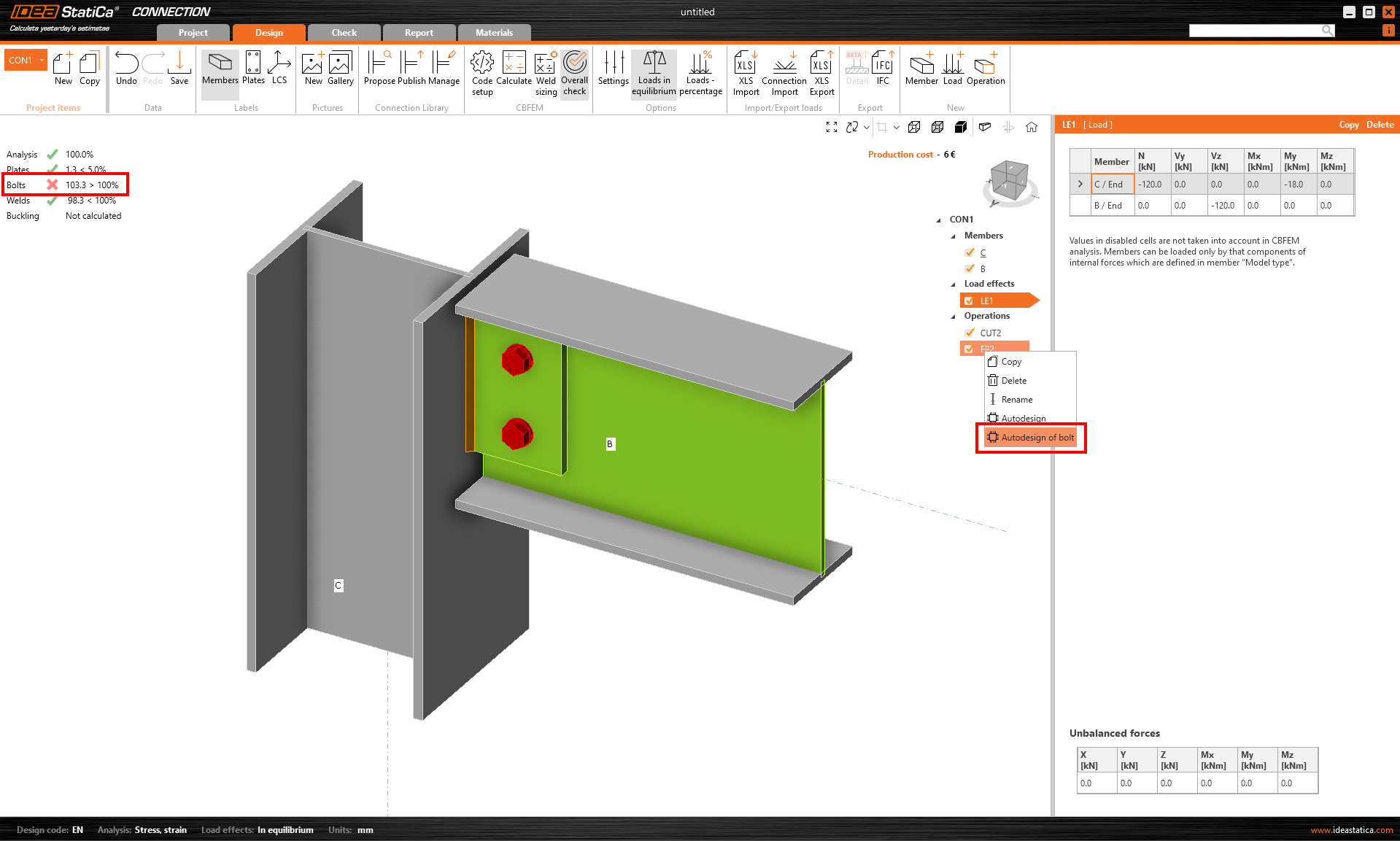

Jakmile je šroubový spoj spočten, můžete vyvolat autodesign z kontextové nabídky operace - klikněte pravým tlačítkem myši na operaci ve stromu.

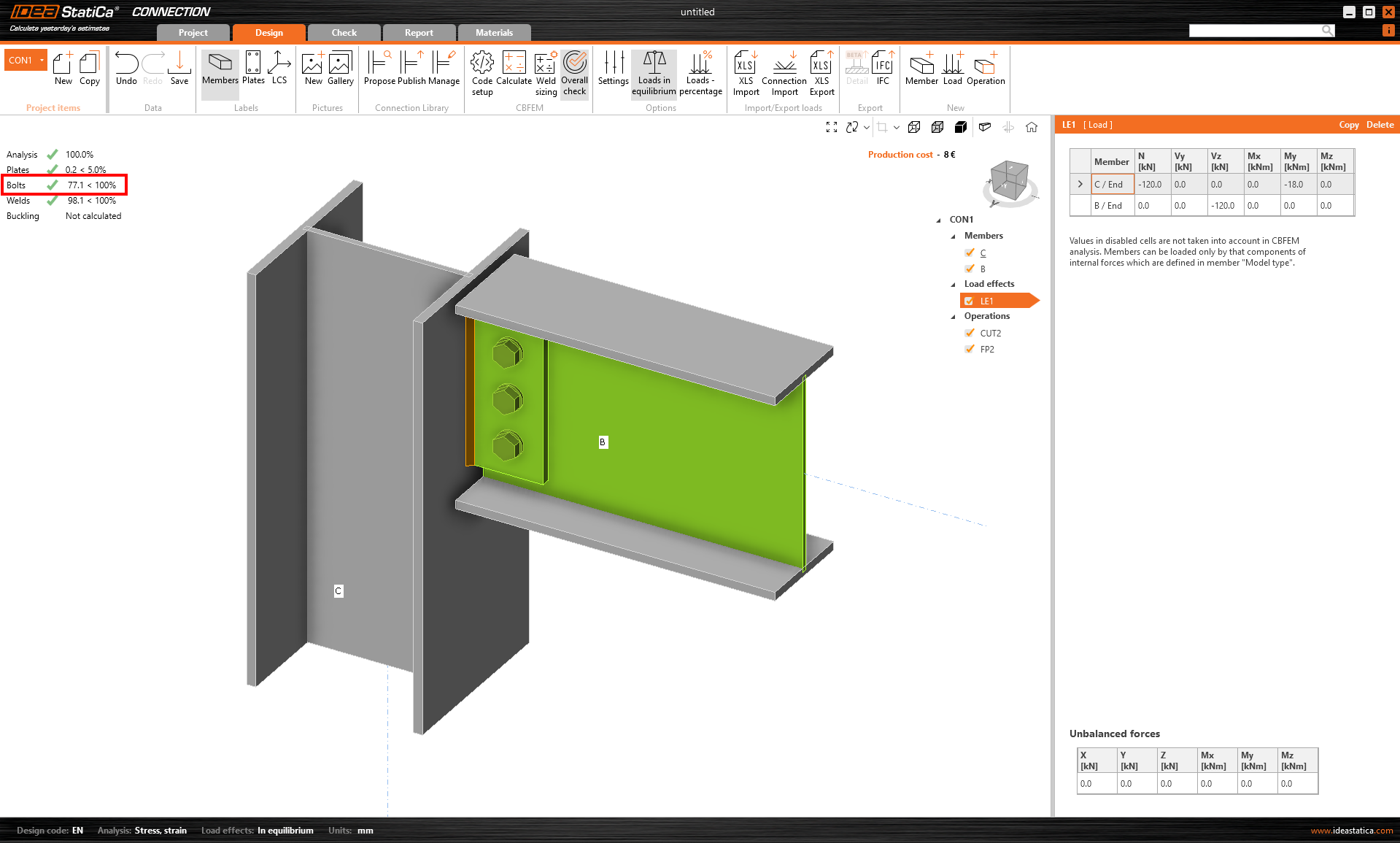

Nový návrh je vytvořen na základě zvoleného nastavení.

Co se bude dít

Funkce ovlivní následující parametry:

• Počet šroubů
• Geometrie rastru šroubů
• Geometrii plechu (přípojného plechu nebo příložky) podle nového rastru šroubů
• Tloušťku plechu (pouze částečně) - pro dosažení stejné únosnosti jako u připojené desky (např. stojiny nosníku)

Následující parametry zůstanou beze změn:

• Průměr a třída šroubů
• Materiál plechů

Nastavení

Proces je ovlivněn nastavením. Proces automatického návrhu se bude řídit následujícími hodnotami:

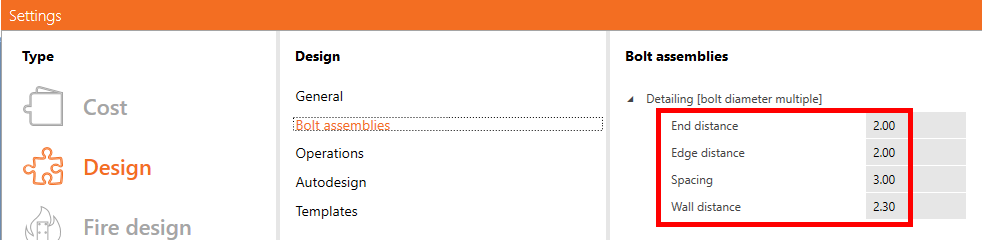

• Algoritmus zkontroluje konstrukční zásady pro šrouby z Nastavení: Vzdálenost konce a okraje, Rozteč a Vzdálenost od stěny a najde řešení, které těmto požadavkům vyhovuje.

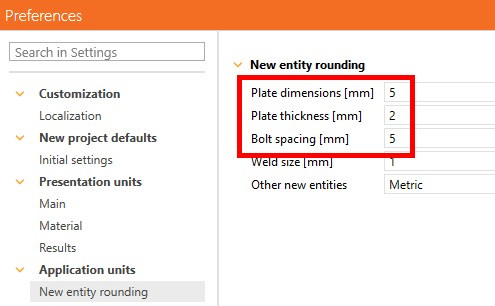

• Algoritmus zkontroluje požadavky na dimenze dle nastavení v Předvolbách: Zaokrouhlení nových prvků a najde řešení, které těmto požadavkům vyhovuje.

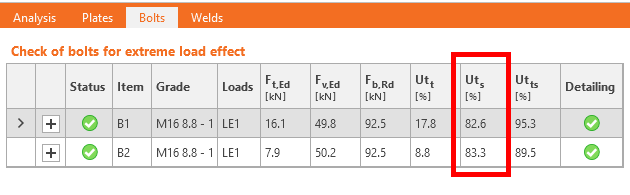

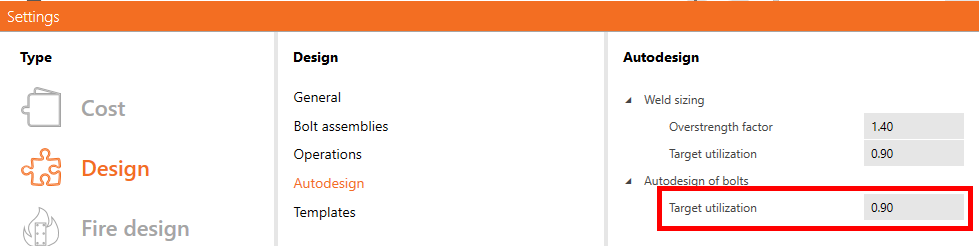

• Algoritmus porovná cílový stupeň využití se skutečnými působícím zatížením dle hodnoty nastavené v nastavení a najde řešení, které tento požadavek splňuje. Zaškrtnutá hodnota je Využití ve smyku (Ut_s).

Základní předpoklady

• Algoritmus autodesignu bere v úvahu pouze síly a momenty v rovině plechu(N, Vz, My - generování pouze smykových sil pro šrouby) z účinků působícího zatížení v modelu. Tahové síly vyskytující se ve šroubech (generované jinými zatíženími nebo páčením) nejsou v procesu automatického návrhu brány v úvahu.
• Pokud je tahové zatížení vysoké, může autodesign poskytnout nepřesné výsledky a uživateli se může zobrazit varovná zpráva. Autodesign je k dispozici, ale výsledky mohou být výrazně ovlivněny tahovou silou ve šroubech.

• Šrouby v operacích musí být nastaveny s typem přenosu smykové síly Otlačení - interakce smyku a tahu. Automatický návrh se neprovede, pokud jsou šrouby nastaveny jako třecí a uživateli se zobrazí varovná zpráva.

• Síly ve šroubech nejsou správně vypočítány, když je model přetížen, a výpočet je zakončen velkou plastickou deformací. Proto autodesign pracuje s nesprávnými silami ve šroubech a nemůže poskytnout správný výsledek.
• Tato funkce je k dispozici pouze pro běžné typy průřezů, ne všechny průřezy jsou podporovány.
• Pokud vybraný průřez není vhodný pro umístění rastru šroubů podle geometrických požadavků, může se také zobrazit varování. Například v případech úzkých přírub není možné splnit požadavky na vzdálenosti od okrajů, vzdálenosti od stěny atd.
