Momenteffect in IDEA Connection

Het momenteffect is een effect dat optreedt bij een verbinding die op dwarskracht wordt belast en wordt berekend met Eindige Elementen Rekensoftware. Het berekenen van een verbinding in IDEA CONNECTION heeft tot gevolg dat hier rekening mee gehouden wordt. Dit is een gevolg van de CBFEM methode.

IDEA Connection kan de optredende krachten in de theoretische knoop alleen uitrekenen door deze naar de het einde van de staafsegmenten te transporteren. Het optredende moment ten gevolge van het verplaatsen van de dwarskracht noemen we het momenteffect.

In de theoretische achtergrond van IDEA Connection staat het als volgt uitgelegd. (hoofdstuk 3.4)

Hieronder wordt uitgelegd hoe het momenteffect berekend wordt en welke gevolgen het heeft.

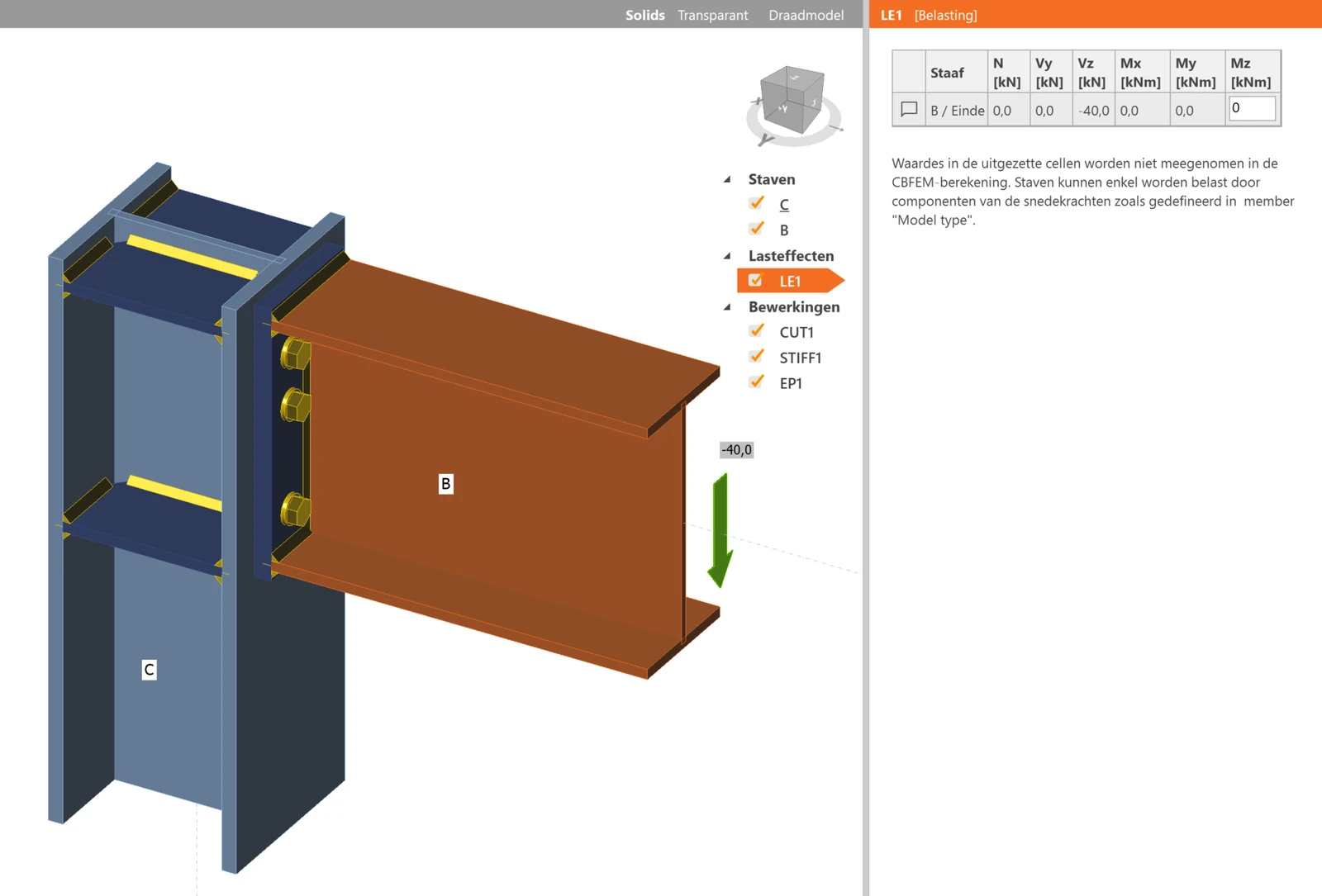

Hieronder zit u een verbinding belast door alleen een dwarskracht in de solidweergave.

Ogenschijnlijk lijkt de dwarskracht in IDEA Connection aan te grijpen aan het einde van het liggersegment, maar dat is niet het geval. De dwarskracht grijpt werkelijk aan in de knoop.

(Dit wordt weergegeven door het zwarte bolletje in het draadmodelweergave van de verbinding)

Doordat het aangrijpingspunt van de dwarskracht werkelijk in de knoop optreedt, treedt er bij het verplaatsen van de dwarskracht langs de ligger een lineair oplopend moment op.

Momenteffect ten gevolge van de dwarskracht moment over de kopplaat in IDEA CONNECTION

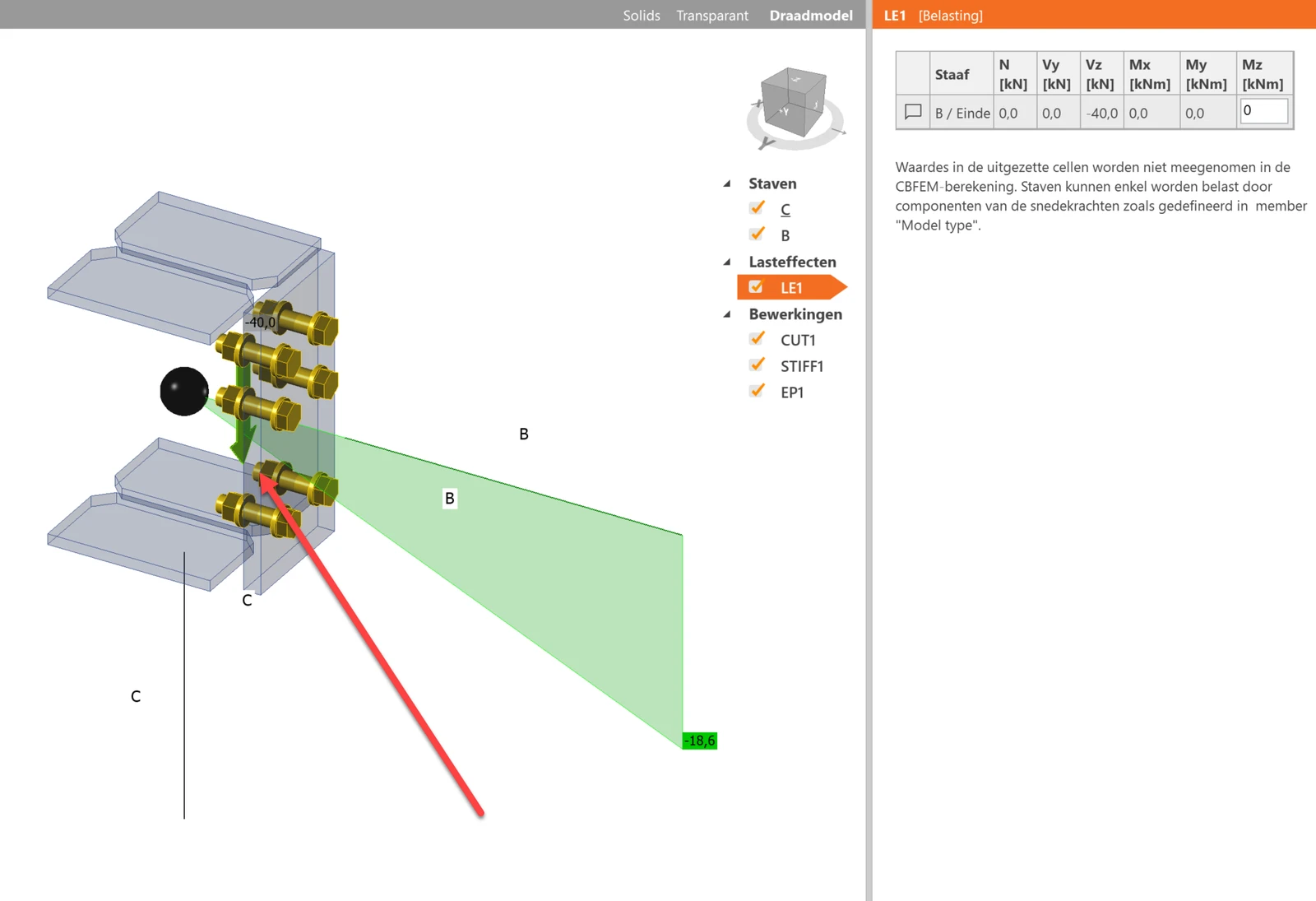

Hieronder ziet u een Draadmodelweergave van dezelfde verbinding met in de groene pijl de optredende dwarskracht van 40 kN.

Het groene half-doorzichtige vlak stelt momenteffect voor ten gevolge van het verplaatsen van de dwarskracht naar het einde van het staafsegment.

Momenteffect ten gevolge van de dwarskracht moment over de kopplaat in IDEA CONNECTION

Het zichtbaar maken van het moment wat optreedt door de aanwezige dwarskracht kan op de volgende manier :

LASTEFFECT SELECTEREN> STAAF SELECTEREN in de tabel.

(de draadmodelweergave moet ook aan staan)

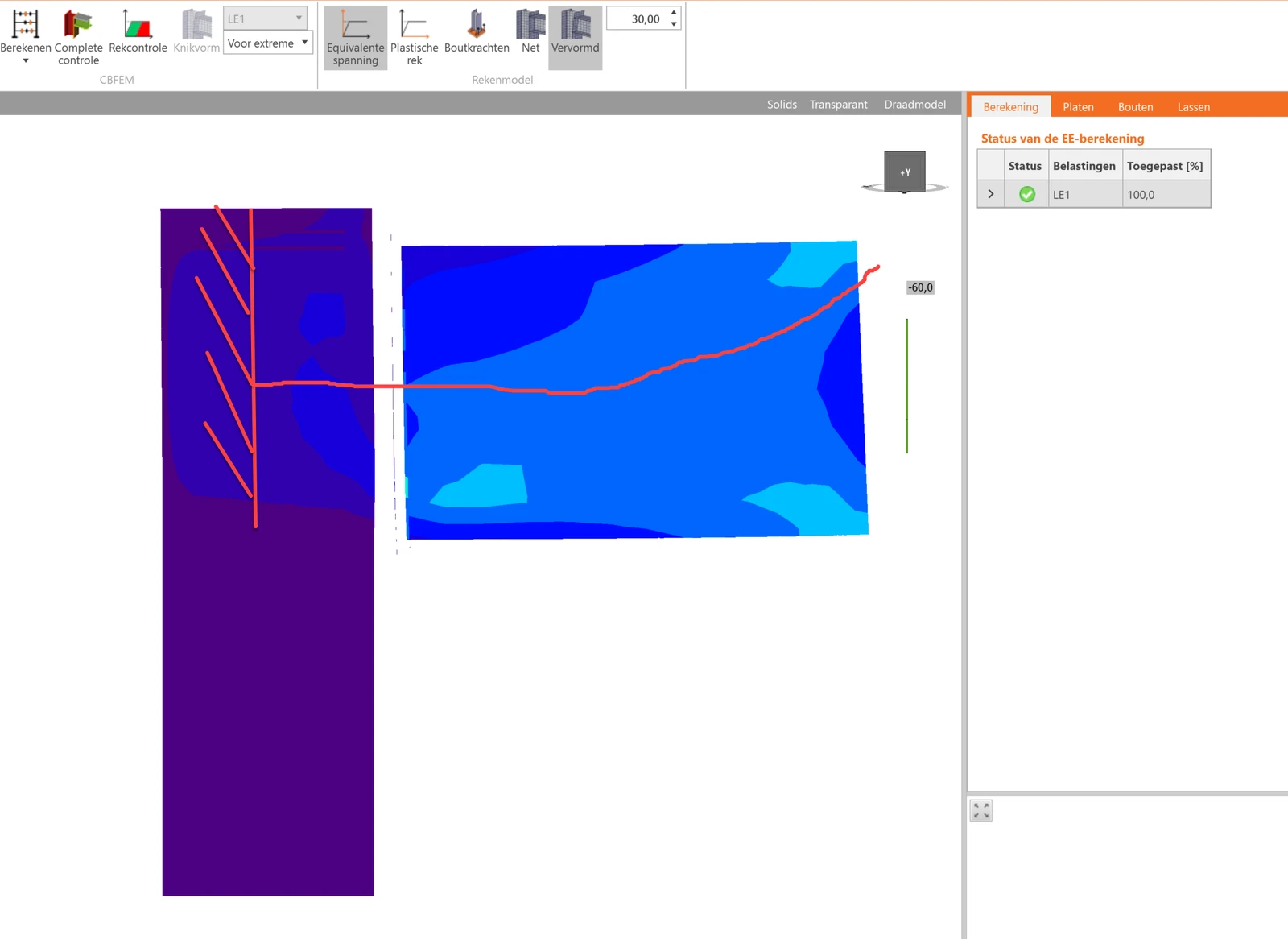

Wanneer we de verbinding recht van de zijkant bekijken is de verplaatsing te gevolge van dit moment naar boven, dit lijkt tegenstrijdig maar is een juiste weergave van de vervorming ten gevolge van het momenteffect.

Vervorming van momenteffect ten gevolge van de dwarskracht moment over de kopplaat in IDEA CONNECTION

Optredende boutkrachten als x-positie van Vz gelijk is aan NUL. (Aangrijpingspunt t.h.v de knoop)

Het moment veroorzaakt een trekkracht in de bouten, die onnatuurlijk lijkt, maar daadwerkelijk optreedt indien de dwarskracht in de knoop aangrijpt.

Wanneer er gelijktijdig een moment en een dwarskracht in een verbinding optreden kan het moment en het momenteffect t.g.v. het verplaatsen van de dwarskracht dan wel bij elkaar geteld worden of in mindering gebracht worden op elkaar. (superpositie)

CBFEM methode in IDEA CONNECTION
momentlijn dwarskracht IDEA CONNECTION
Superpositie moment en dwarskracht in IDEA CONNECTION


Het is mogelijk om bij een dwarskrachtverbinding  het aangrijpingspunt precies in het scharnier in te stellen.

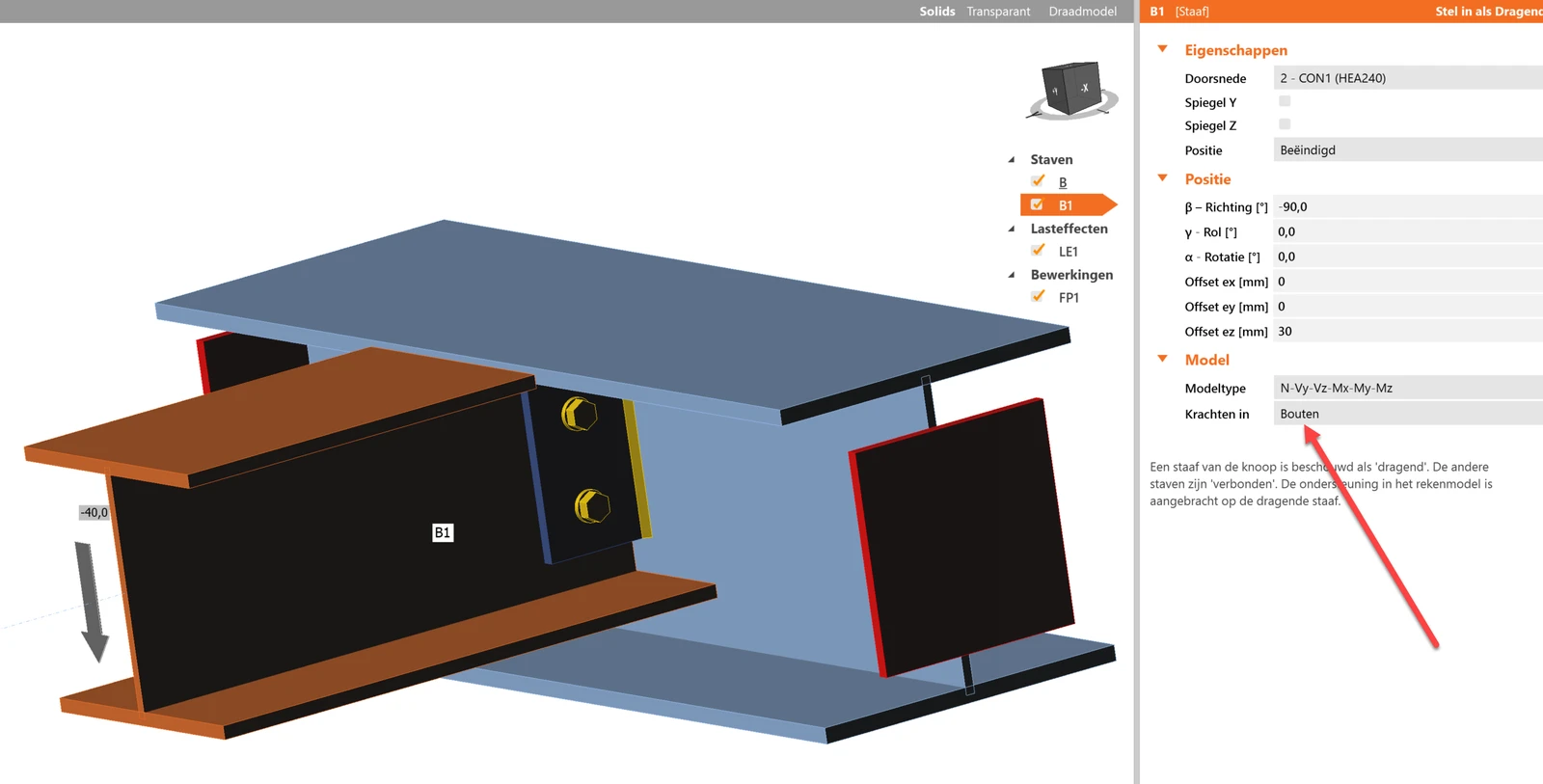

Het instellen van het aangrijpingspunt van de dwarskracht is beschikbaar bij GEOMETRIE. > MODEL. Er is een optie om de kracht aan te laten grijpen in de KNOOP of  BOUTEN (alleen bij direct dwarskrachtverbinding) en POSITIE. (zelf kiezen)

Bij bijvoorbeeld een standaard topologie 'dwarskracht verbinding' is de verschuiving van de dwarskracht al standaard ingesteld.

standaard topologie dwarskrachtverbinding IDEA CONNECTION
Dwarskrachtverbinidng momentenlijn momentennulpunt in de bouten

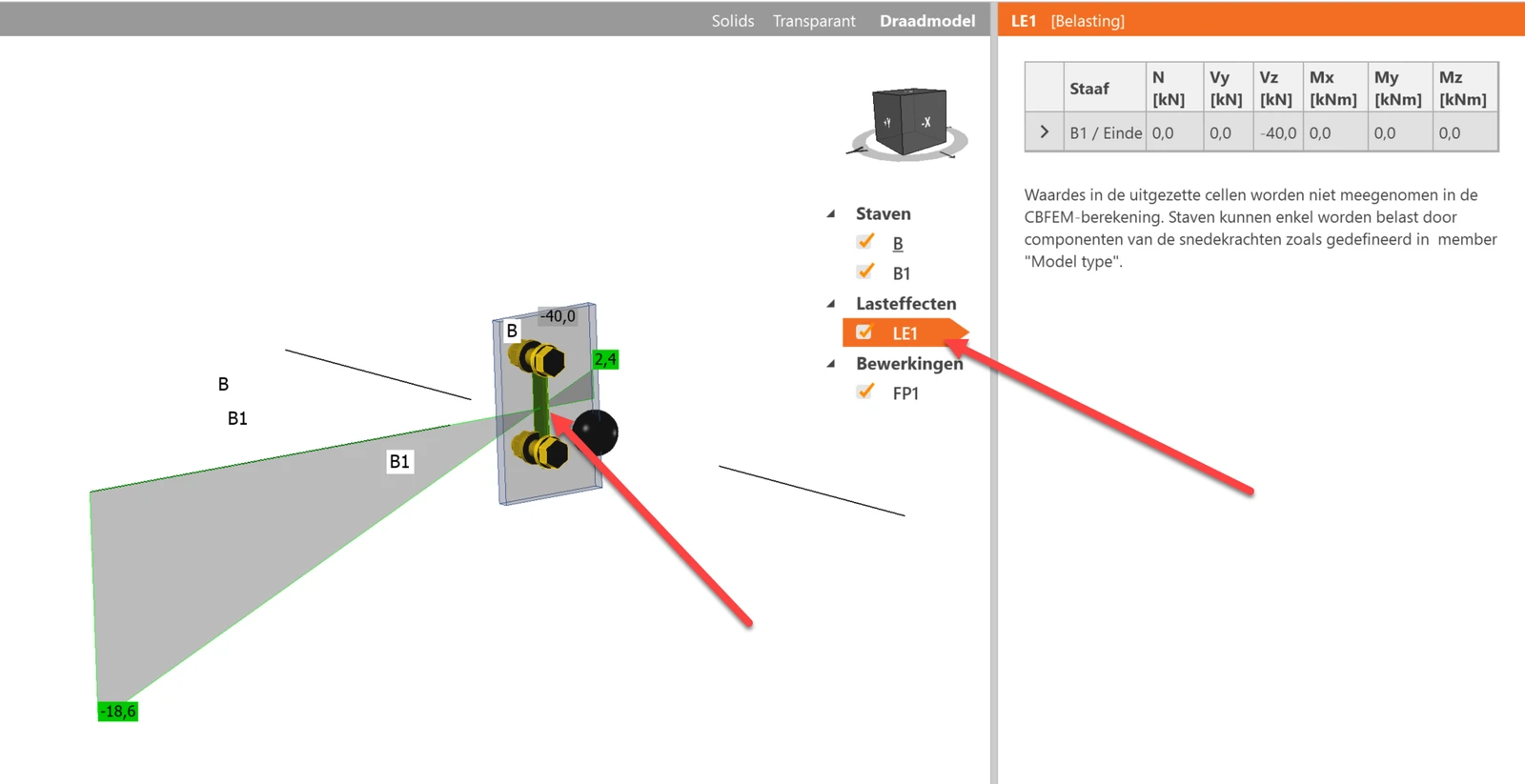

Je kunt zien dat het momentennulpunt in de boutrij ligt.

momentennulpunt in de boutrij
