Offsets in IDEA Connection (ex,ey en ez)

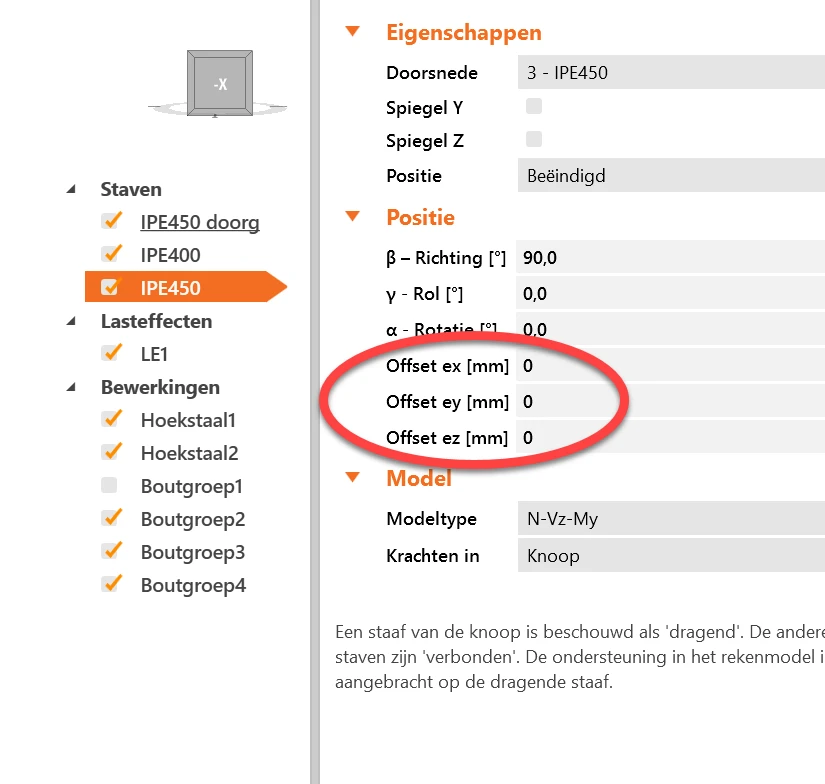

In IDEA Connection is het mogelijk om met 'offsets' bedoelde excentriciteiten in de verbinding aan te brengen. Deze excentriciteiten hebben vooral effect op het extra moment  wat dan gaat optreden om de knoop.

In bijgevoegd voorbeeld leggen we aan de hand van 2 voorbeelden uit wat er gebeurt wanneer de ex verkeerd wordt gebruikt

Offsets in IDEA Connection (ex,ey en ez)

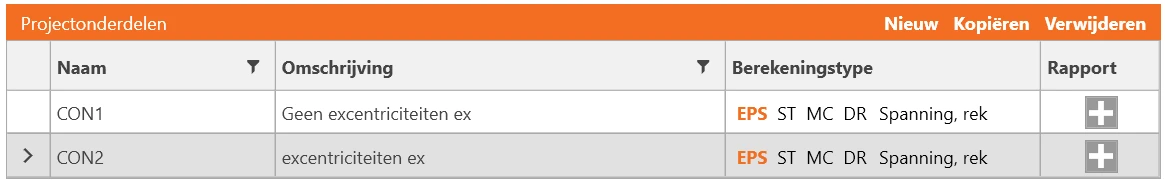

In CON1 en CON2 is de bovenflens van ligger IPE300 gelijk gelegd.

In CON1 zijn de staven afgesneden met werkplaatsbewerkingen in plaats van gebruik van de offset ex.

In CON2 zijn de staven gepositioneerd met de offset ex zodat het grafisch hetzelfde lijkt. Hierdoor ontstaan er er extra excentriciteiten die zorgen voor een ander resultaat.

Voorbeelden IDEA CONNECTION offsets

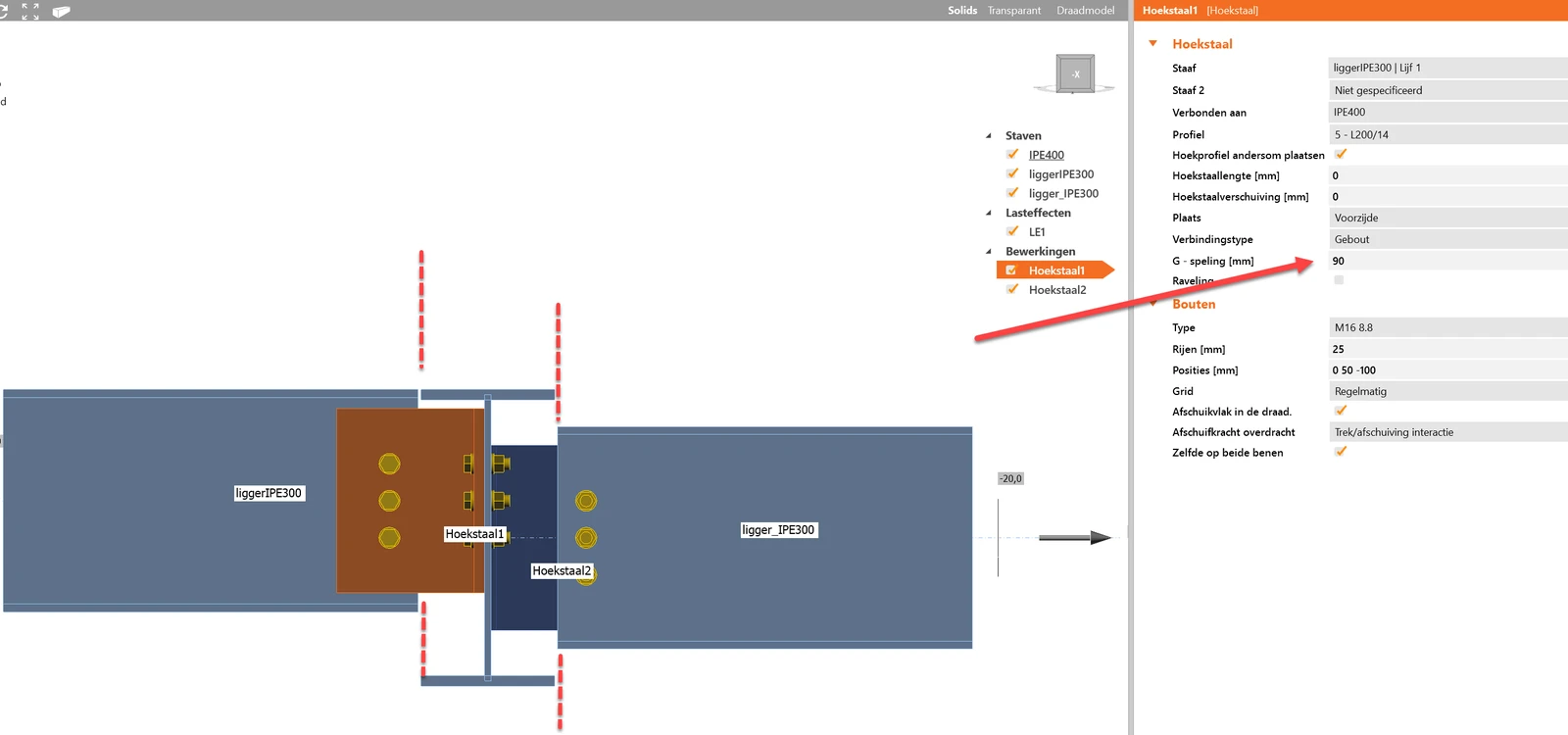

In CON1 zijn de staven afgesneden met werkplaatsbewerking hoekstaal .

Gelijk leggen van aangesloten staven IDEA CONNECTION

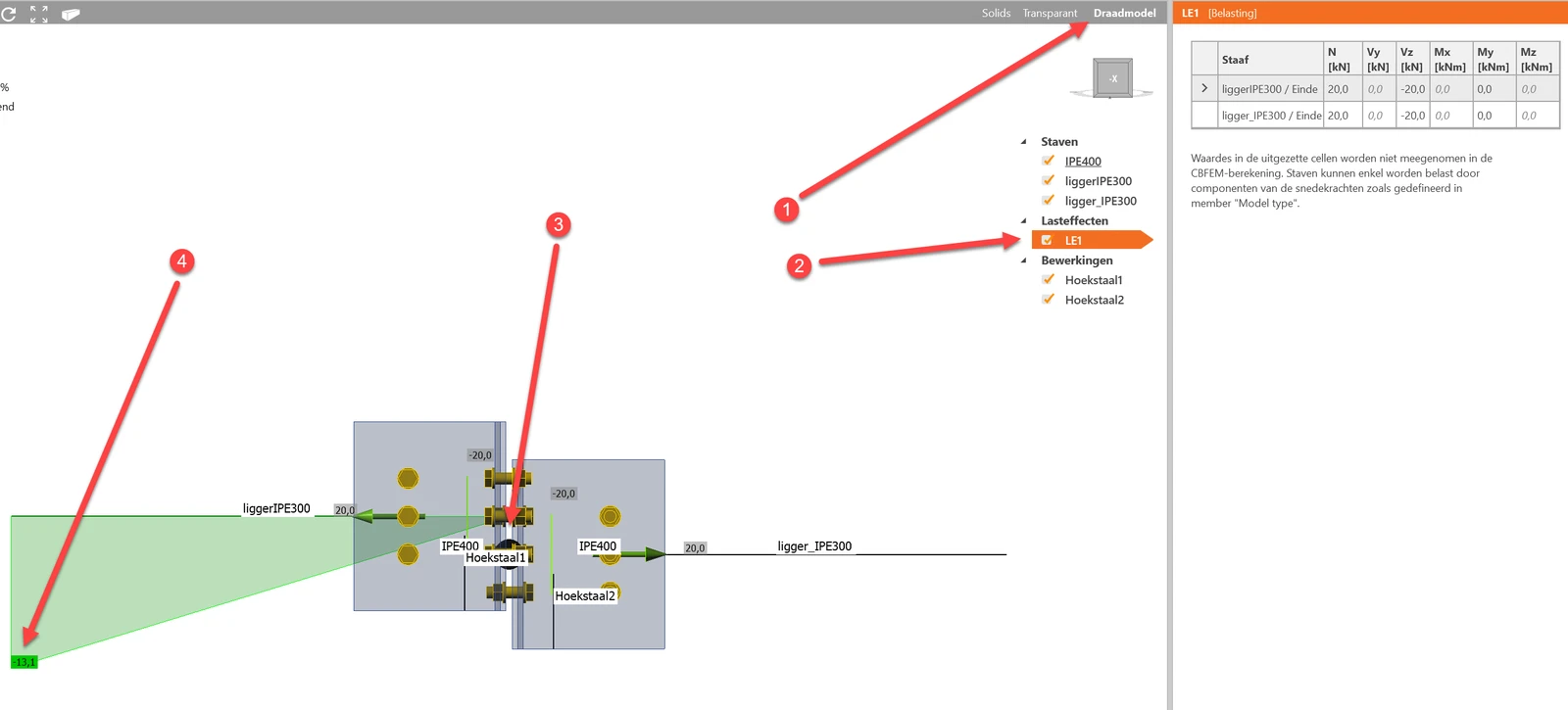

De momentenlijn uitkomst is zichtbaar te maken bij DRAADMODEL (1) LASTEFFECTEN (2) Dan is zichtbaar bij (3) dat de liggerIPE300 aansluit in de knoop.

Gelijk leggen van aangesloten staven IDEA CONNECTION

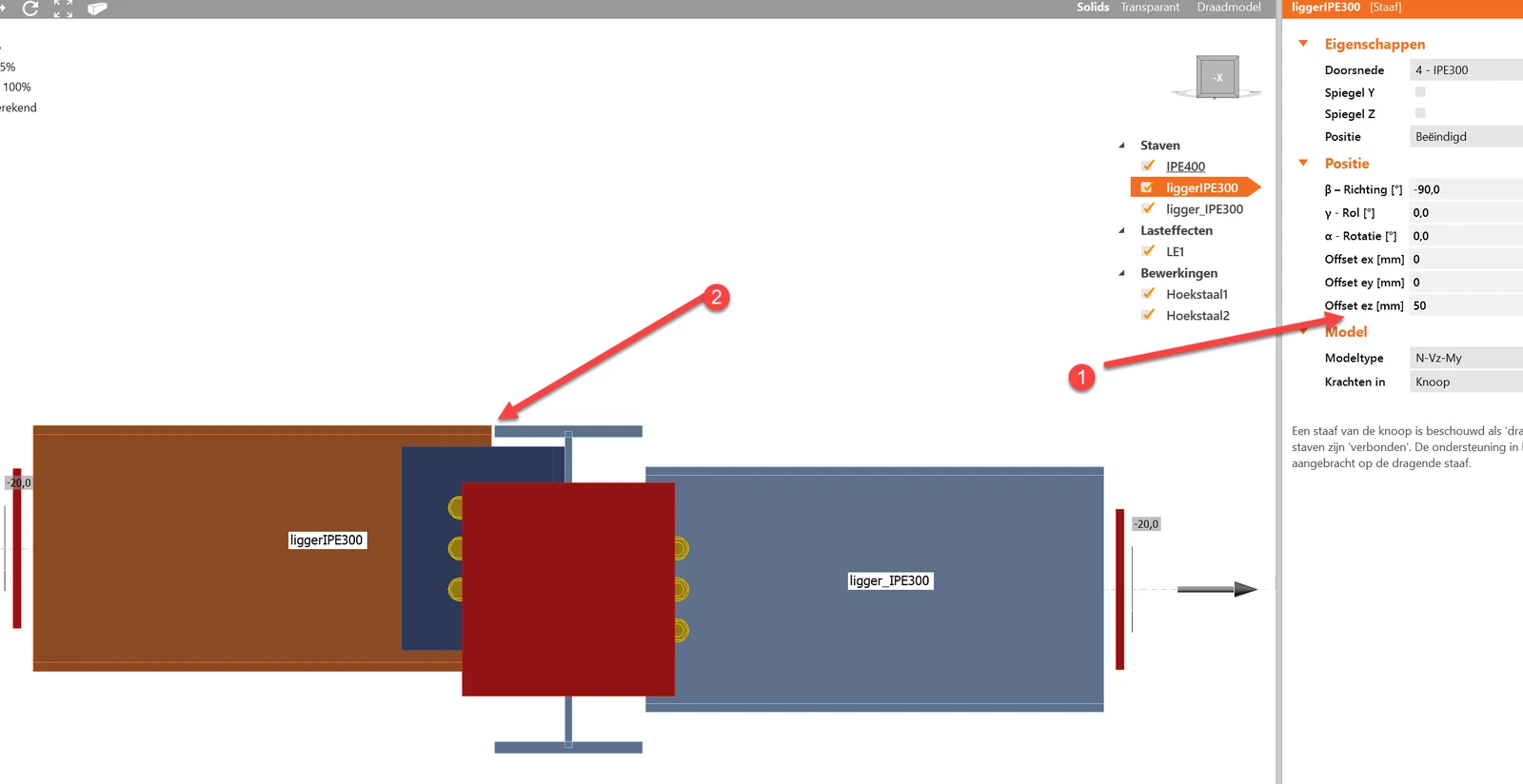

Wanneer in CON2 Offset ex gebruikt wordt om hetzelfde te doen:

Gelijk leggen van aangesloten staven IDEA CONNECTION

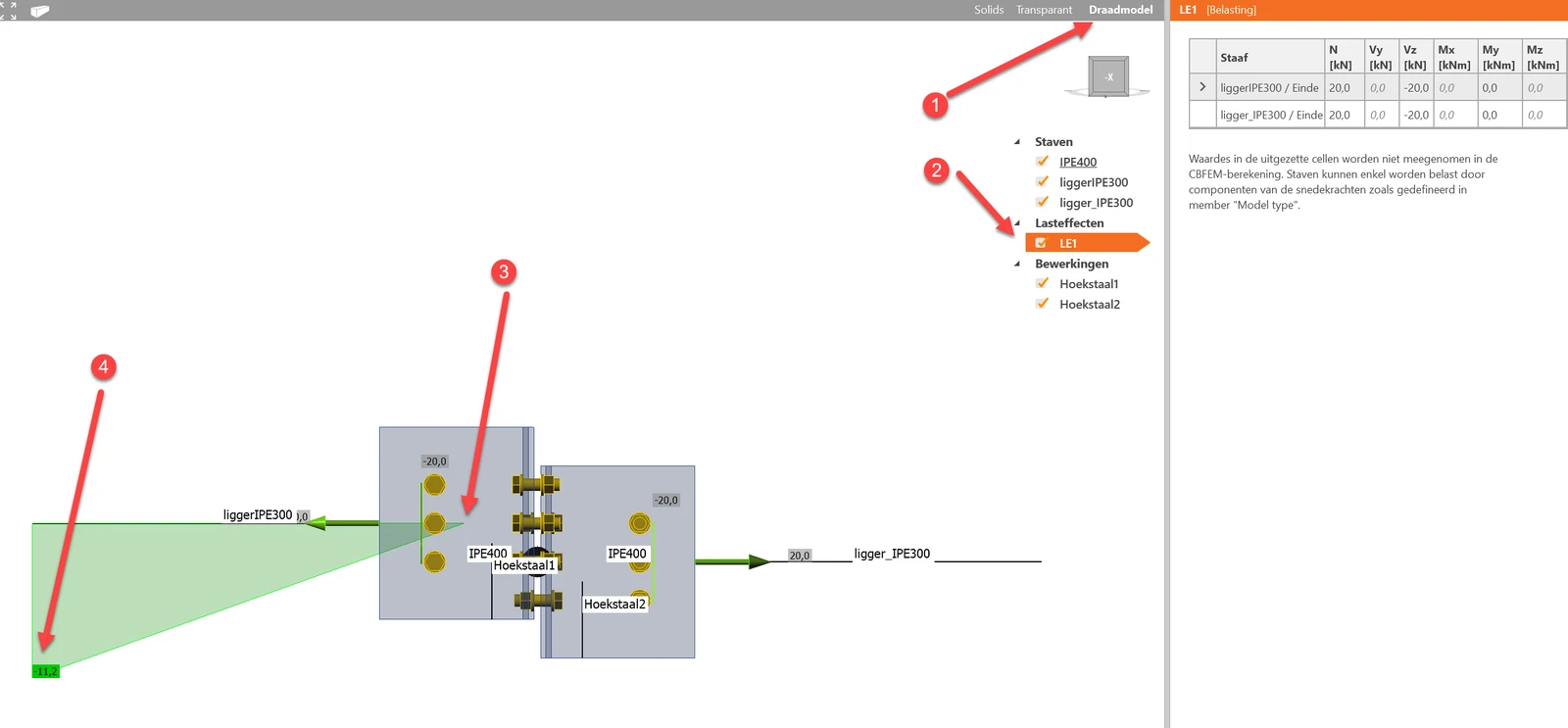

Is  bij de momentenlijn bij (3) zichtbaar dat het aangrijpingspunt van het moment anders is en bij (4) dus een andere uitkomst geeft.

Gelijk leggen van aangesloten staven IDEA CONNECTION
