Prefab balk met grote sparing en tandoplegging

ORC de Hazelaar te Rotterdam

Het project betreft de nieuwbouw van het onderwijs en revalidatiecentrum (ORC) de Hazelaar te Rotterdam. In het gebouw zijn onder andere gymzalen en een zwembad opgenomen. De constructie is veelal opgebouwd uit prefab betonnen onderdelen, zoals kolommen met consoles, prefab wanden, kanaalplaatvloeren en prefab betonbalken.

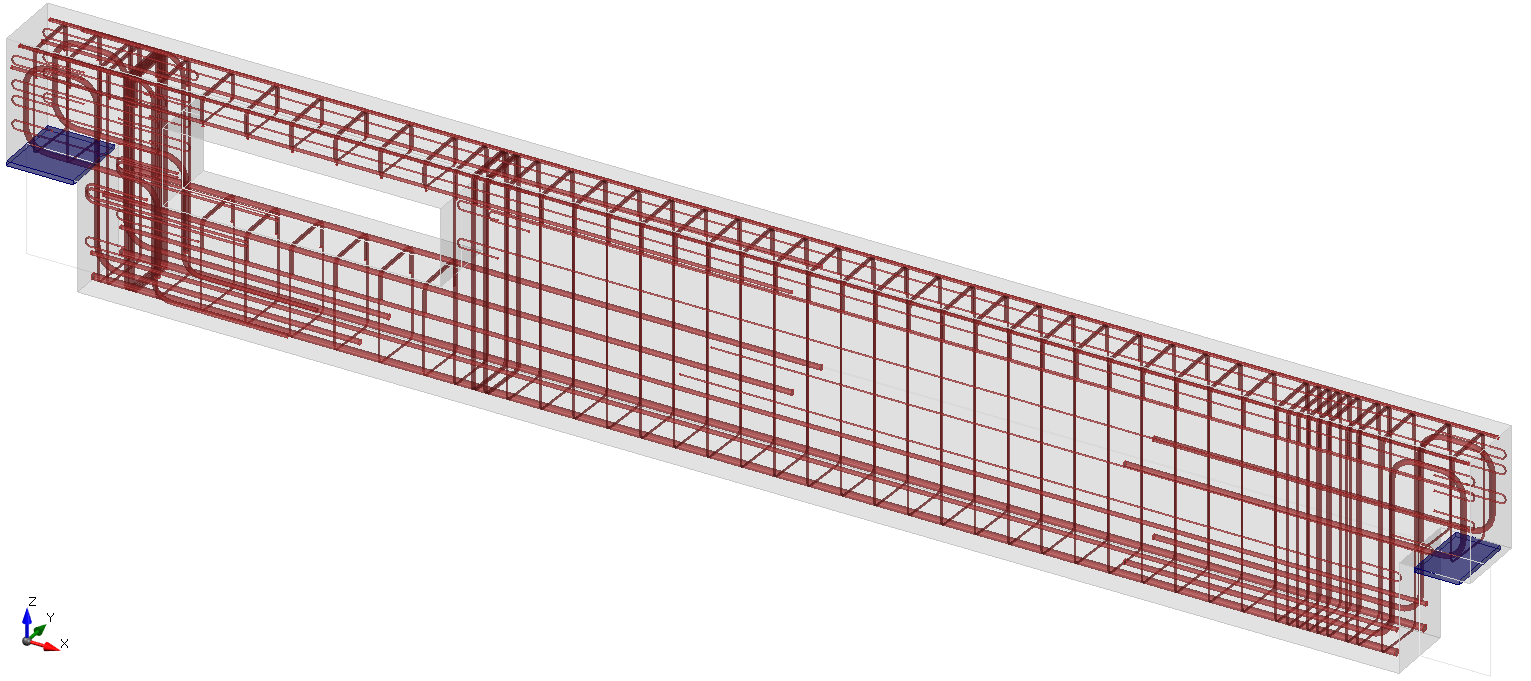

Prefab balk met grote sparing

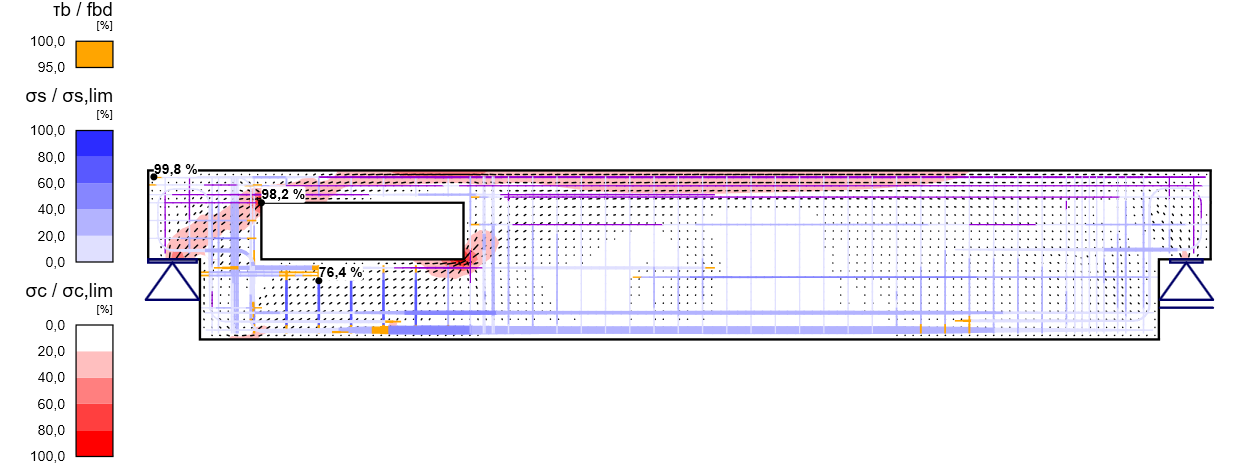

In dit webinar wordt van deze interessante case study gefocust op het ontwerp en berekening van een van de prefab balken. In de prefab balk zijn tandopleggingen toegepast en tevens een grote sparing. Omdat bij dit type constructie sprake was van grote D-gebieden werd het nodig geacht om de IDEA StatiCa Detail applicatie te gebruiken. In dit webinar laten we u stap voor stap zien hoe u dergelijke balken met de Detail applicatie kan modelleren en berekenen.

Volledig niet-lineaire CSFM berekening in IDEA StatiCa Detail

Door de prefab balk in de Detail applicatie te modelleren kan men de constructie volledig niet-lineair doorrekenen. Daarbij wordt gebruik gemaakt van de zogenaamde CSFM methode (Compatible Stress Field Method). De methode gaat uit van de hoofdspanningen en rekken in het beton. Het beton wordt daarbij gemodelleerd met 2D plane stress elementen waarmee de werkelijke geometrie van de constructie kan worden meegenomen. De beton elementjes bevatten niet-lineaire materiaal eigenschappen waarbij het beton ook kan scheuren. Ook de wapening wordt expliciet meegemodelleerd en bevat niet-lineaire materiaal eigenschappen zodat ook vloeien in de wapening kan optreden. Dit alles zorgt ervoor dat de methode zeer geschikt is voor het berekenen van constructies die D-gebieden bevatten.

Nog meer?

Leer meer over het gebruik van de beton applicaties in IDEA:

• Theoretische achtergrond CSFM methode
• Ontwerp van een voorgespannen ligger
• Gedetailleerde norm-controleresultaten van ligger
• Wapening in betonwanden ontwerpen en controleren met IDEA StatiCa DETAIL
